1 Description

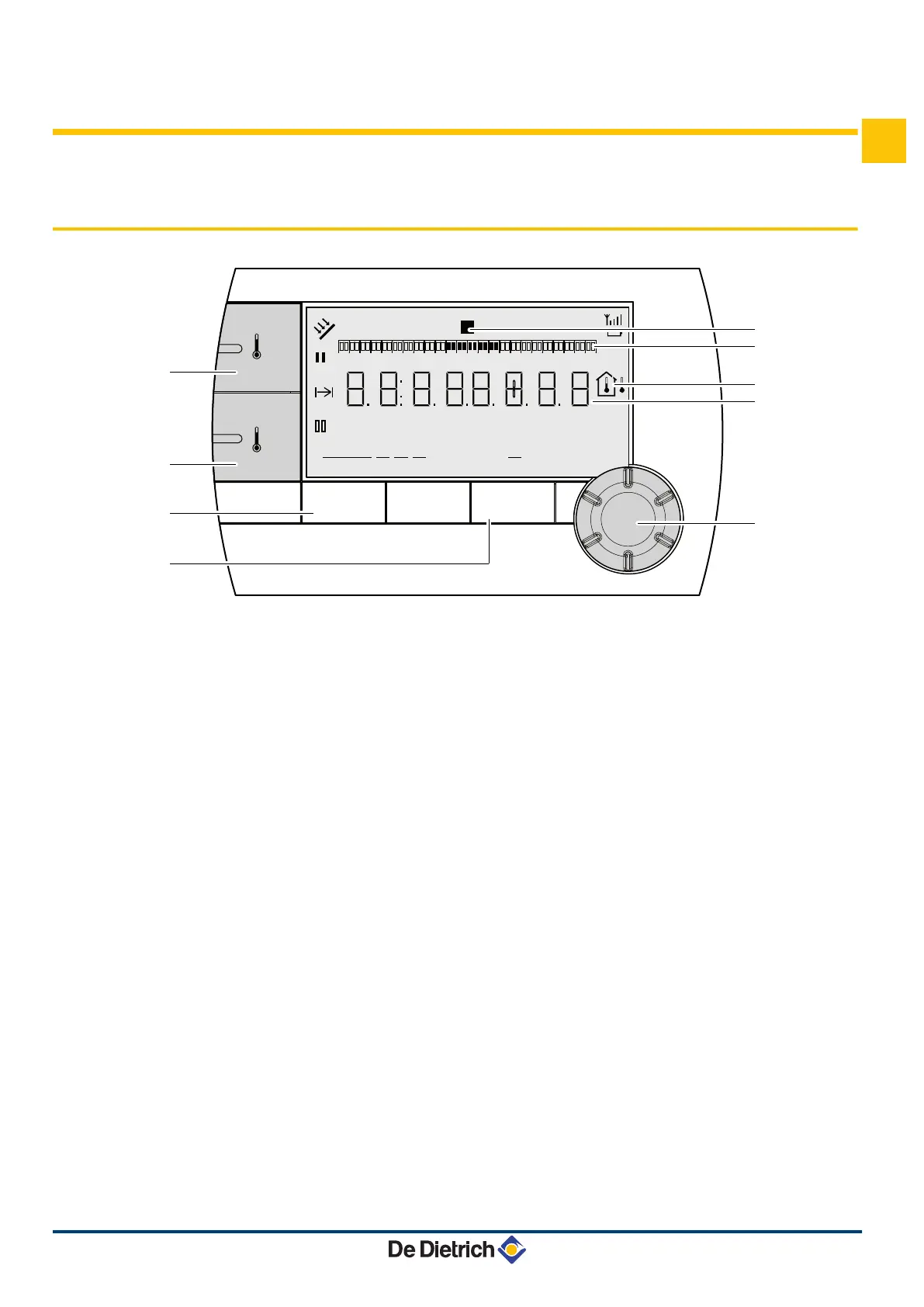

1.1 Description des touches et de l'afficheur
C002541-A
MODE
r
r
p
b
w
AUTO
x
c
g
m
x
c
1 2 3 5 6 74
B
C
D
E
G
F
H
I
A
0 2 4 6 8 10 12 14 16 18 22 2420
°F
°C
°F
°C
A
Touche de réglage de la température confort
B
Touche de réglage de la température réduite
C
Touche de sélection des modes de fonctionnement
D
Touche de dérogation ECS
E
Bouton de réglage rotatif et poussoir
F
Barre graphique d'affichage des programmes horaires
4 Zone foncée b : Période chauffage en mode confort
ou production ECS autorisée
4 Zone claire v : Période chauffage en mode réduit ou
production ECS non autorisée
G
Le chiffre en surbrillance indique le jour courant (1 = lundi)
H
Afficheur de température
4 I Température extérieure
4 O Température ambiante
I
Affichage numérique (heure courante, valeurs réglées,
paramètres, etc...)
u
Le symbole s'affiche lorsque le système solaire (si
raccordé) est en fonctionnement
T
Niveau de réception entre la commande à distance et le
module chaudière radio
D
Niveau de charge de la pile
Le symbole clignote lorsque le niveau de charge est trop
faible
CDR4 - Colis AD253 - Colis AD284 1. Description
23/06/2011 - 300020530-001-C
3
FR
