1 Descripción

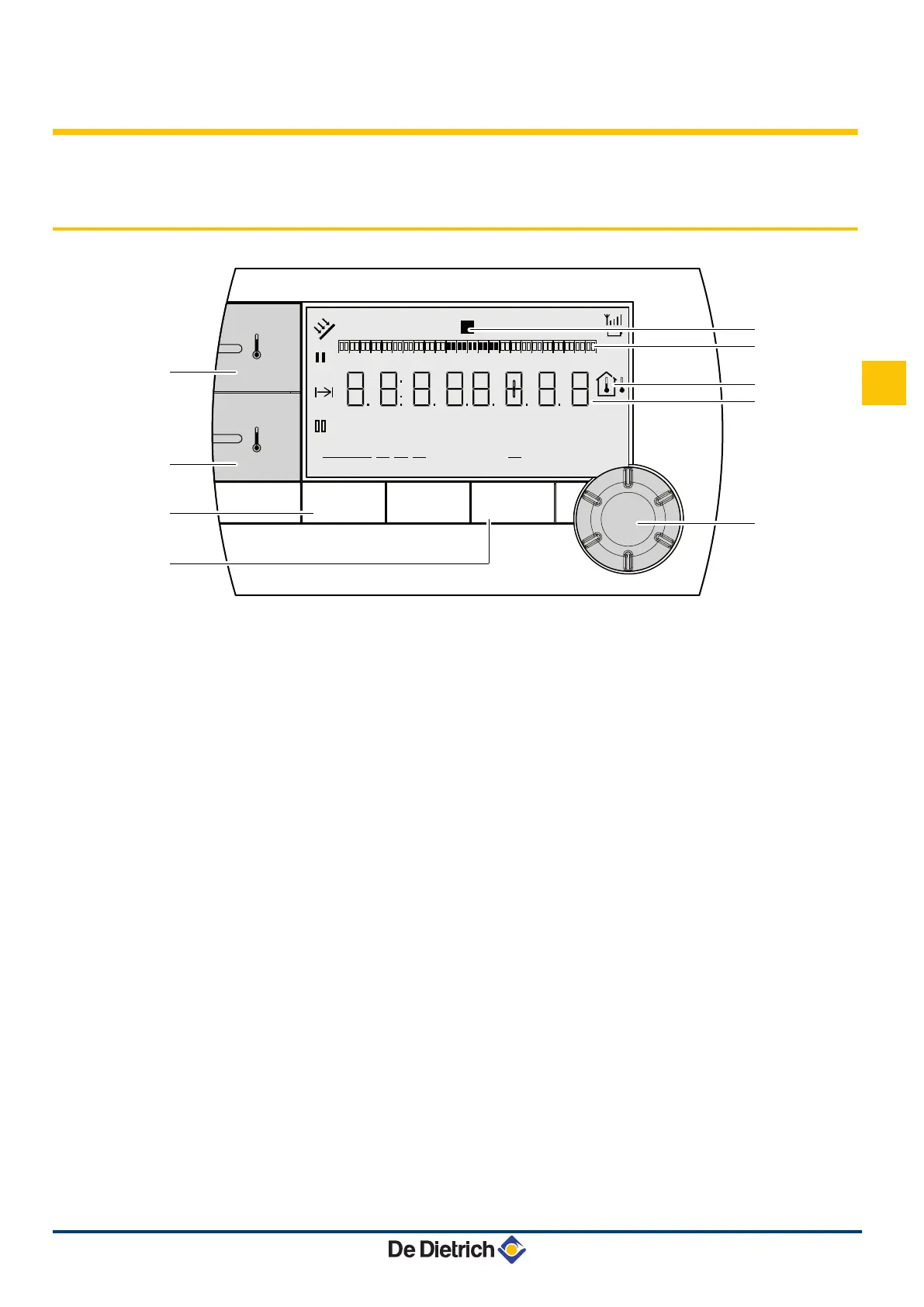

1.1 Descripción de las teclas y de la pantalla
C002541-A
MODE
r
r
p
b
w
AUTO
x
c
g
m
x
c
1 2 3 5 6 74
B
C
D
E
G
F
H
I
A
0 2 4 6 8 10 12 14 16 18 22 2420
°F
°C
°F
°C
A
Tecla de ajuste de la temperatura de confort
B
Tecla de ajuste de la temperatura reducida
C
Tecla de selección de los modos de funcionamiento
D
Tecla de derogación ACS
E
Botón de ajuste rotativo y pulsador
F
Barra gráfica de indicación de los programas horarios
4 Zona oscura b : Periodo de calefacción en modo
confort o producción de acs autorizada
4 Zona clara v : Periodo de calefacción en modo
reducido o producción de acs no autorizada
G
El valor más brillante indica el día actual (1 = lunes)
H
Visualizador de temperatura
4 I Temperatura exterior
4 O Temperatura ambiente
I
Visualización numérica (hora actual, valores ajustados,
parámetros, etc.)
u
El símbolo aparece en pantalla cuando el sistema solar (si
está conectado) está funcionando
T
Nivel de recepción entre el mando a distancia y el módulo
de caldera por radio
D
Nivel de carga de la pila
El símbolo parpadea cuando el nivel de carga es bajo
