DeDietrich CDR4 - Beschrijving Van de Toetsen en de Display; Beschrijving

1 Beschrijving

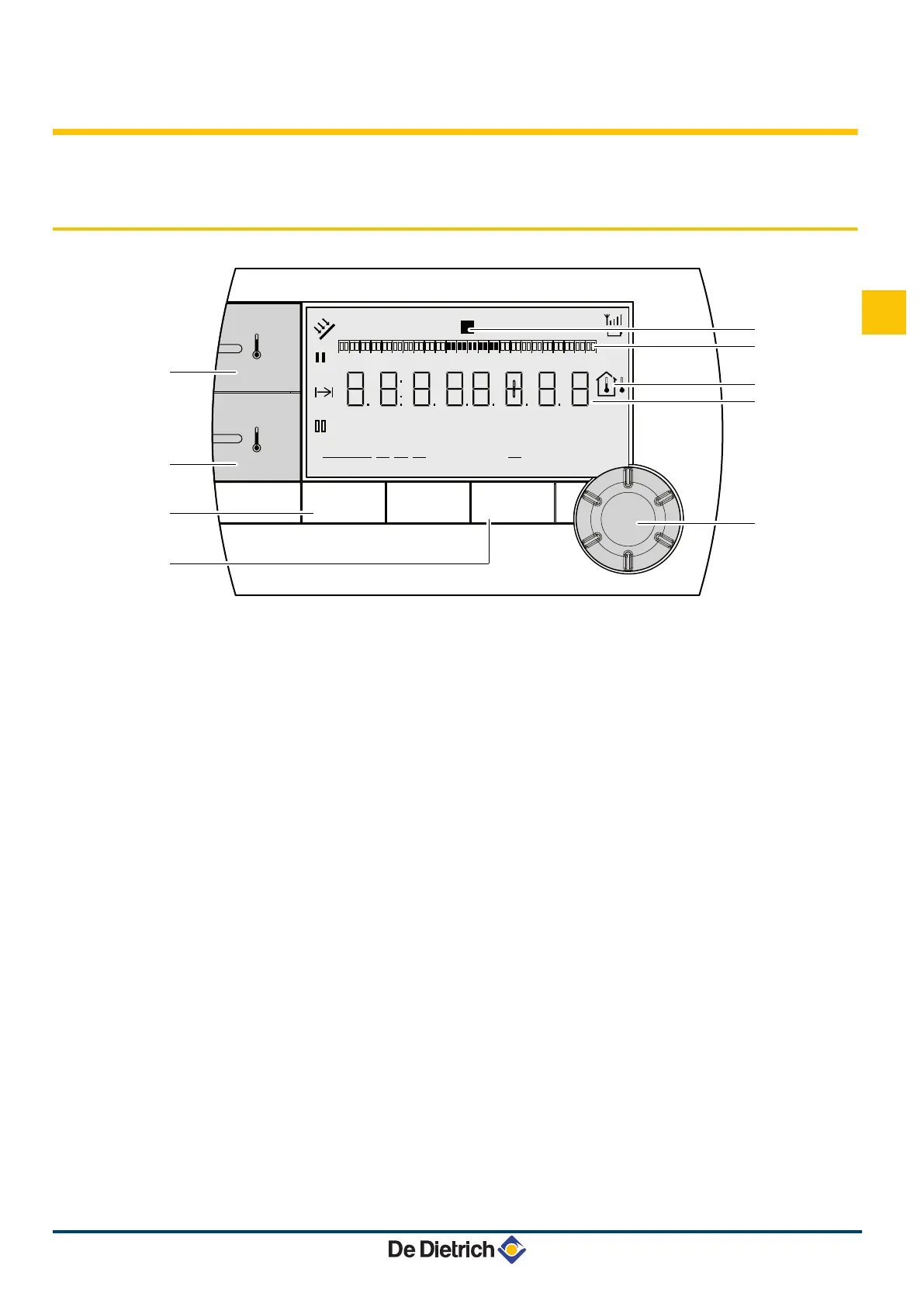

1.1 Beschrijving van de toetsen en de display
C002541-A
MODE
r
r
p
b
w
AUTO
x
c
g
m
x
c
1 2 3 5 6 74
B
C
D
E
G
F
H
I
A
0 2 4 6 8 10 12 14 16 18 22 2420
°F
°C
°F
°C
A
Afsteltoets voor de dagtemperatuur
B
Afsteltoets voor de nachttemperatuur
C
Selectietoets voor de werkingswijzen
D
Afwijkingstoets SWW
E
Draai- en drukknop voor het instellen
F
Grafische balk voor weergave van de uurprogramma's
4 Donkere zone b : Verwarmingsperiode in dagmodus
of SWW-productie toegestaan
4 Lichte zone v : Verwarmingsperiode in de
nachtmodus of SWW-productie niet toegestaan
G
Het gemarkeerde cijfer geeft de huidige dag aan (1 =
maandag)
H
Display temperatuur
4 I Buitentemperatuur
4 O Omgevingstemperatuur
I
Numerieke display (lopende uurtijd, ingestelde waarden,
parameters, enz.)
u
Het symbool wordt weergegeven wanneer het
zonnesysteem (indien aangesloten) werkt
T
Ontvangstniveau tussen de afstandbediening en de
module verwarmingsketel radio
D
Oplaadniveau van de batterij
Het symbool knippert wanneer het oplaadniveau te laag is
