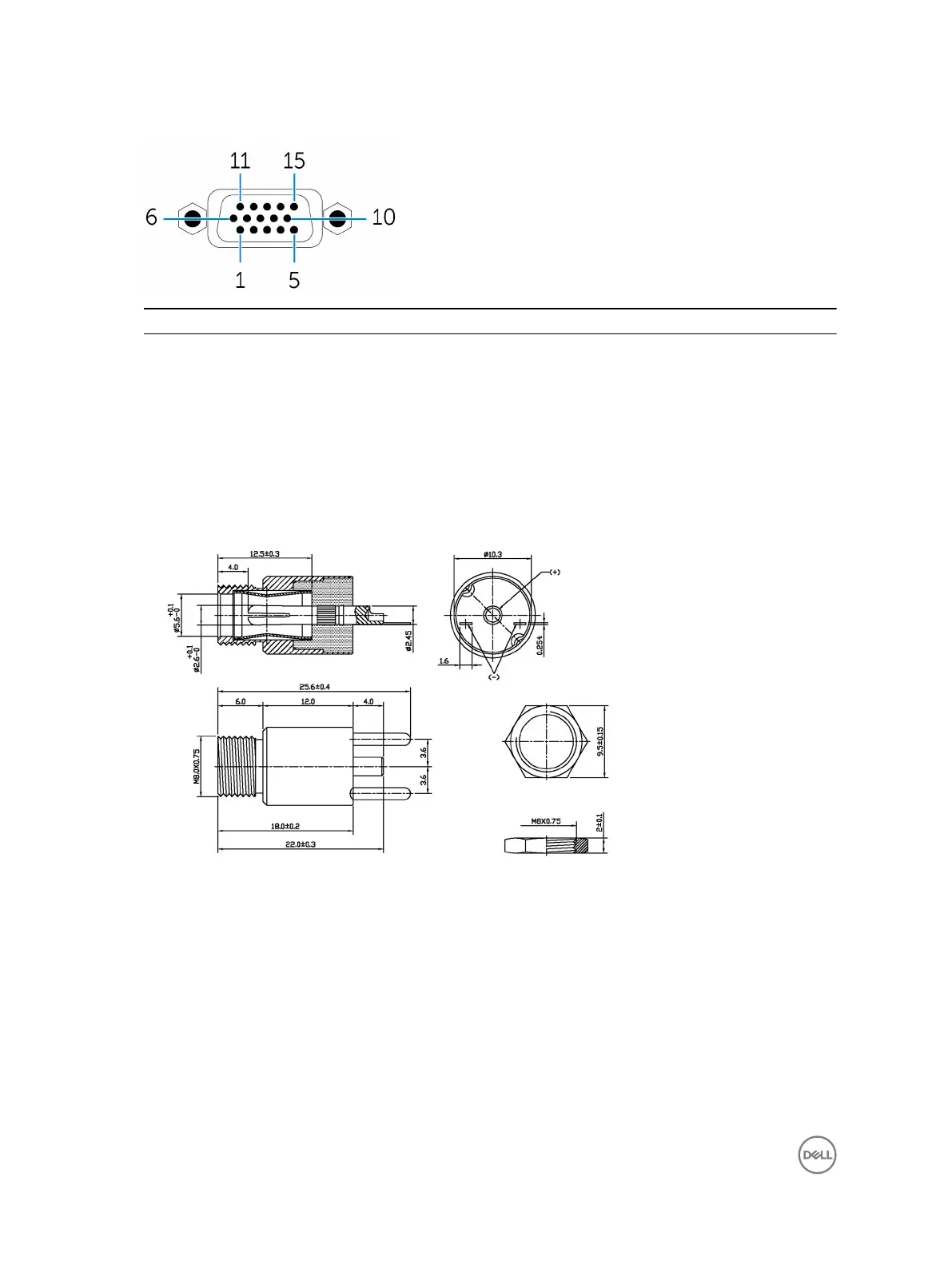

VGA connector mapping
Pin Signal Pin Signal Pin Signal
1 RED 6 GND 11 NC
2 GREEN 7 GND 12 DDCDAT
3 BLUE 8 GND 13 HSYNC
4 NC 9 +5V 14 VSYNS
5 GND 10 GND 15 DDCCLK
12-26V DC power port (barrel connector)
8
