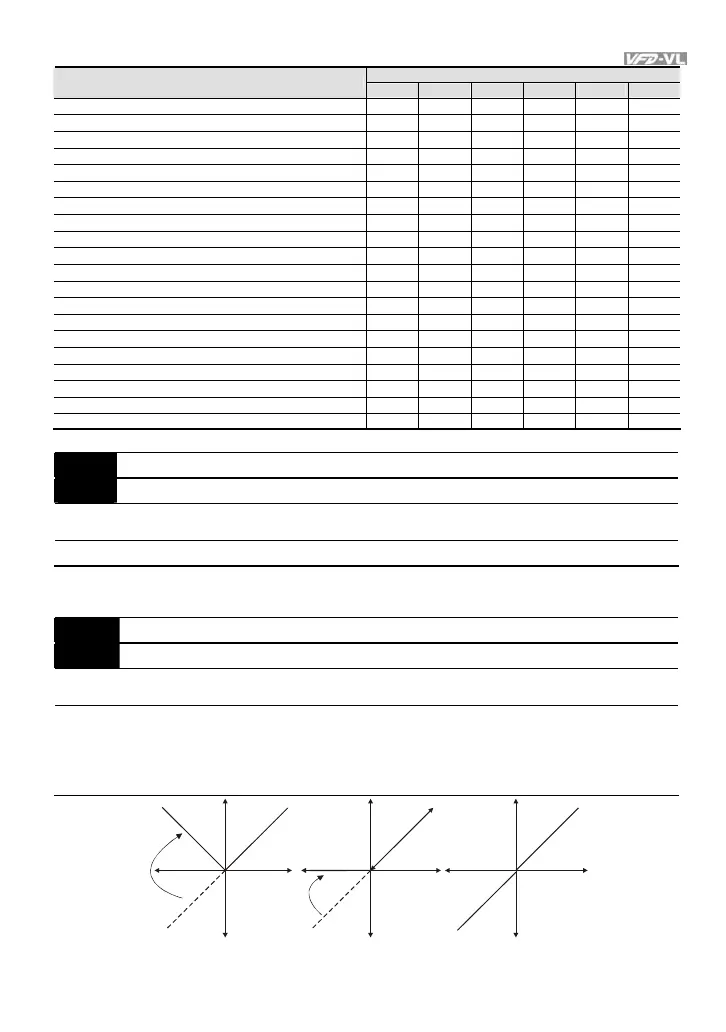

Chapter 4 Parameters|
Revision Nov. 2008, VLE1, SW V1.03 4-55
Control Mode
Settings
VF VFPG SVC FOCPG TQCPG FOCPM
0: Output frequency (Hz)
○ ○ ○ ○ ○ ○
1: Frequency command (Hz)
○ ○ ○ ○ ○ ○
2: Motor speed (RPM)
○ ○ ○ ○ ○ ○
3: Output current (rms)
○ ○ ○ ○ ○ ○
4: Output voltage
○ ○ ○ ○ ○ ○
5: DC Bus Voltage
○ ○ ○ ○ ○ ○
6: Power factor
○ ○ ○ ○ ○ ○
7: Power
○ ○ ○ ○ ○ ○
8: Output torque
○ ○ ○ ○ ○ ○
9: AUI1
○ ○ ○ ○ ○ ○
10: ACI
○ ○ ○ ○ ○ ○
11: AUI2
○ ○ ○ ○ ○ ○
12: q-axis current
○ ○ ○ ○ ○ ○
13: q-axis feedback value
○ ○ ○ ○ ○ ○
14: d-axis current
○ ○ ○ ○ ○ ○
15: d-axis feedback value
○ ○ ○ ○ ○ ○
16: q-axis voltage
○ ○ ○ ○ ○ ○
17: d-axis voltage
○ ○ ○ ○ ○ ○
18: Torque command
○ ○ ○ ○ ○ ○
19-20: Reserved
03-18  Analog Output Gain 1 Unit: 0.1
03-21  Analog Output Gain 2 Unit: 0.1
Control
mode
VF VFPG SVC FOCPG TQCPG FOCPM
Factory setting: 100.0
Settings 0 to 200.0%
 This parameter is set the corresponding voltage of the analog output 0.
03-19  Analog Output Value in REV Direction 1
03-22  Analog Output Value in REV Direction 2
Control
mode
VF VFPG SVC FOCPG TQCPG FOCPM
Factory setting: 0
Settings 0 Absolute value in REV direction
1 Output 0V in REV direction
2 Enable output voltage in REV direction
Selection for the analog output direction
10V
0V
03-19=0
10V
0V
03-19=1
10V
0V
03-19=2
frequency
frequency
frequency
