25 - Français
1
Fig. 2
2
3
4
5
6
7
Fig. E
Fig. F

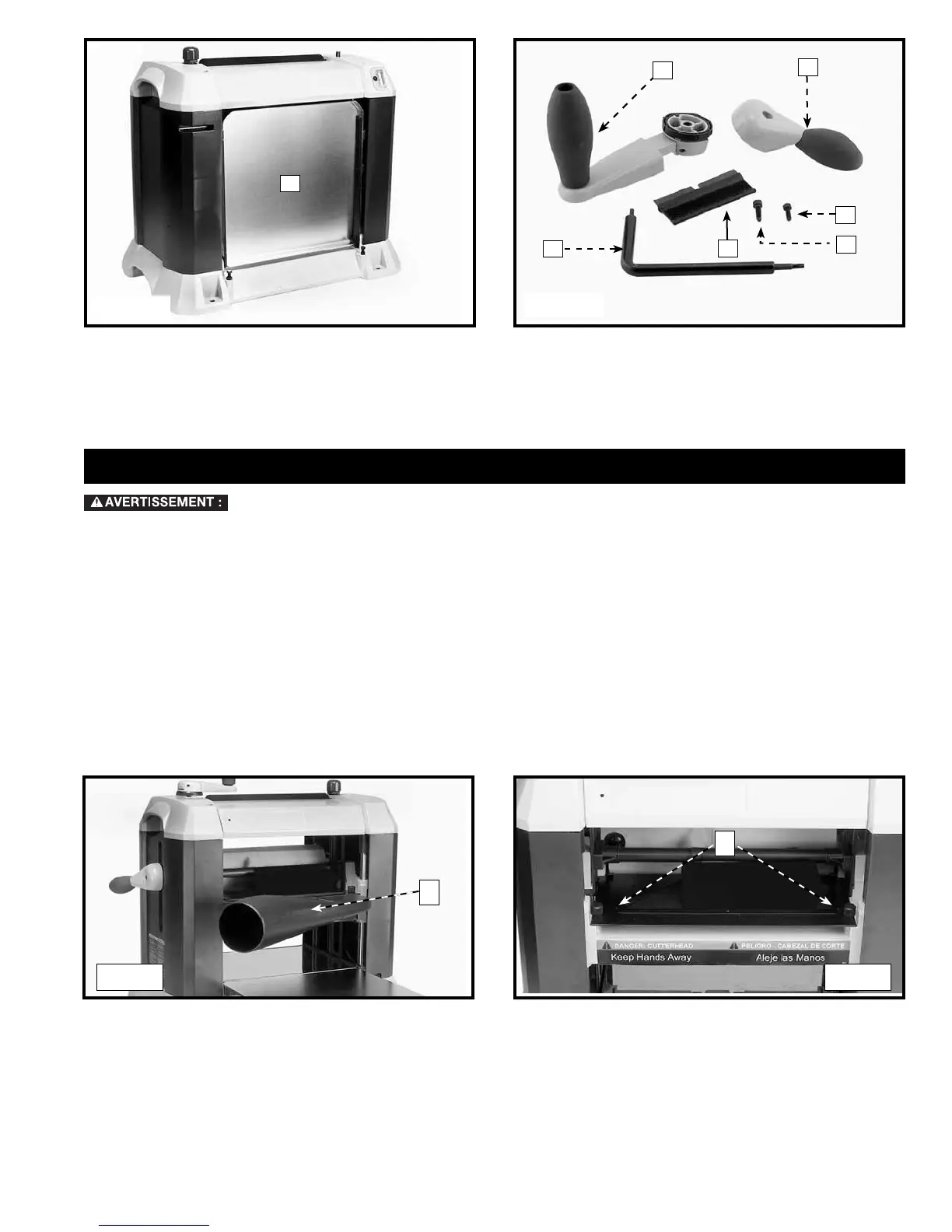

1. Raboteuse de finition à deux vitesses, 330 mm
(13 po)
2. Poignée réglable du porte-lame
3. Poignée de verrouillage du porte-lame
4. Vis à tête cylindrique à six pans M5-16 mm
5. Vis à tête cylindrique à six pans M6-20 mm
6. Outil de transfert de couteau
7. Combinaison de clé et de poignée du porte-lame
ASSEMBLAGE
Pour votre propre sécurité, ne pas brancher la machine à une source d’alimentation jusqu’à
ce que la machine soit entièrement assemblée, ni avant d’avoir lu et compris l’intégralité de ce mode d’emploi.
OUTILS NÉCESSAIRES POUR L’ASSEMBLAGE
Clé du porte-lame (fournie)
DURÉE ESTIMÉE POUR L’ASSEMBLAGE
Environ 1/2 heure
ACCESSOIRE DE DÉPOUSSIÉRAGE RÉVERSIBLE EN OPTION DE 101 mm (4 PO)
Fixer un accessoire de dépoussiérage en option, (A) fig. 1, pour monter un système de dépoussiérage sur la raboteuse.
1. Enlever les deux vis (A) fig. 2 fixant le dispositif de protection du porte-lame.
2. Mettre le connecteur de dépoussiérage dans les fentes prévues à cet effet, puis remettre les vis du dispositif de protection
du porte-lame (A) fig. 2.
REMARQUE : il est possible de fixer l’accessoire d’un côté ou l’autre de la machine.
Fig. 1
A
Fig. 2
A
