26 - Français

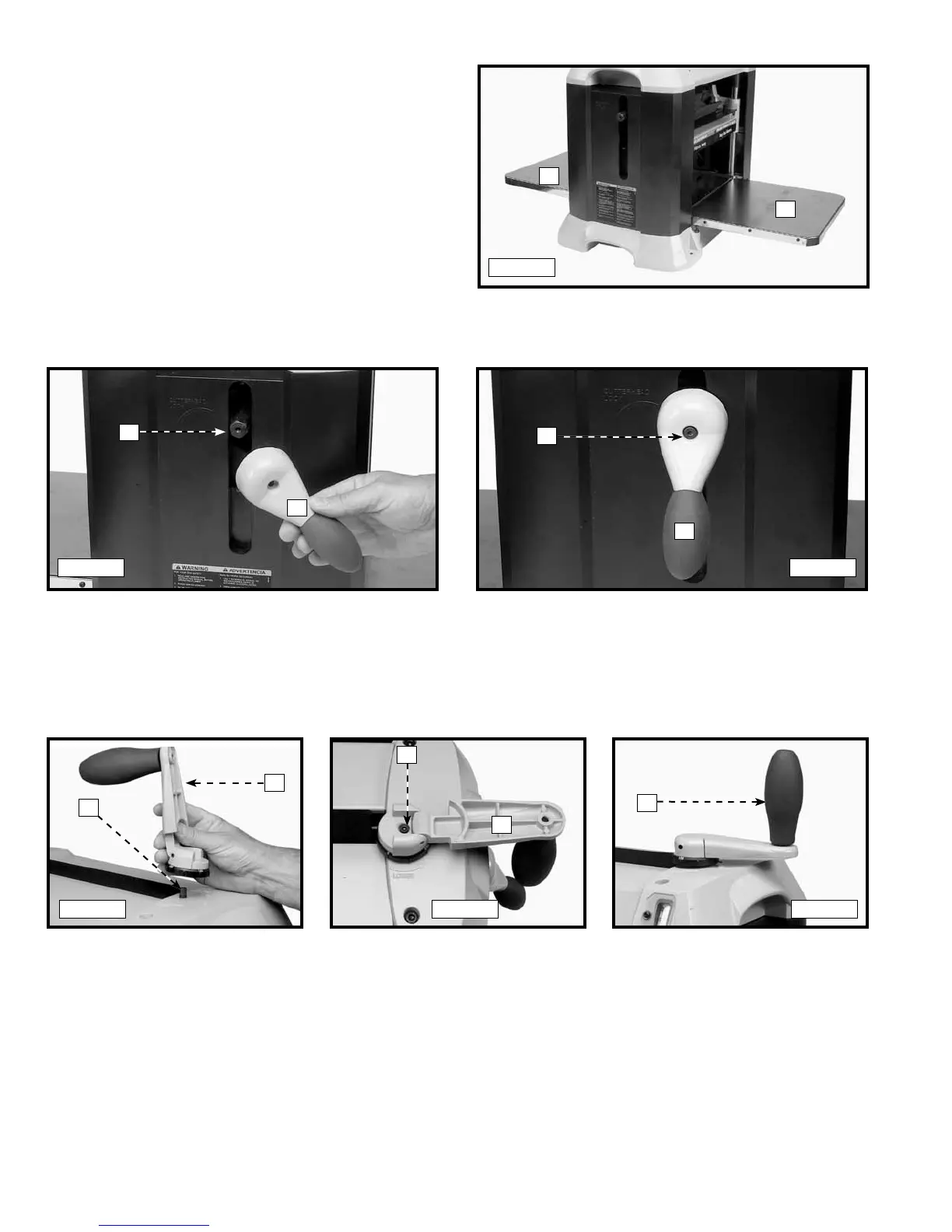

ABAISSEMENT DES TABLES A RALLONGES
Les rallonges des tables d’entrée et de sortie (A) fig. 3 sont
Fig. 3
A
A
expédiées en position « HAUTE » sur la machine. Abaisser
les deux rallonges (A) à la position « BASSE » (fig. 3). Pour
vérifier et régler la surface supérieure des rallonges (A) de
manière à être au niveau avec la table de la raboteuse,
consulter la section du présent mode d’emploi, intitulé «
MISE AU NIVEAU DES RALLONGES DE TABLE ».
POIGNEE DE VERROUILLAGE DU PORTE-LAME
Utiliser la clé fournie pour fixer la poignée de verrouillage du porte-lame (A) fig. 4 et 5, à l’arbre (B) avec la vis à tête cylindrique
à six pans M6-20 mm (C) fig. 5.
Fig. 4
B
A
A
C
Fig. 5
POIGNEE DE RÉGLAGE DU PORTE-LAME
1. Fixer la poignée de réglage du porte-lame (A) fig. 6 à l’arbre (B) et s’assurer que le méplat de l’arbre est en prise avec le
méplat de la poignée.
2. Assujettir la poignée de réglage du porte-lame (A) fig. 7 à l’arbre au moyen de la vis à tête cylindrique à six pans M5-16
mm (C) et de l’extrémité hexagonale de la clé fournie pour le porte-lame.
3. Tourner la poignée (A) à la position de fonctionnement comme le montre la fig. 8.
Fig. 6
A
B
Fig. 7
A
C
A
Fig. 8
