27 - Français

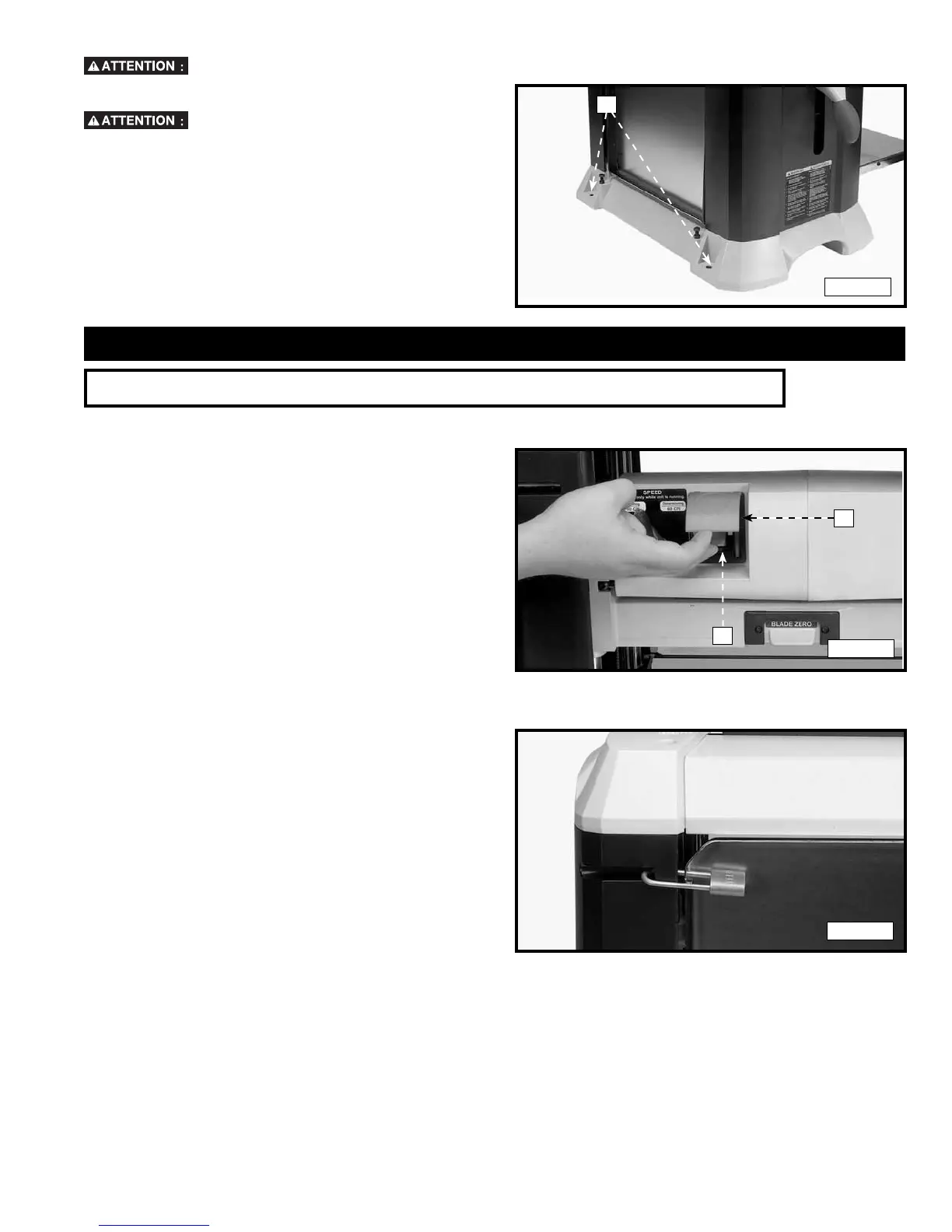

FIXATION DE LA RABOTEUSE A LA FACE D’APPUI
Durant le fonctionnement, si la raboteuse a tendance à basculer, à glisser ou à se déplacer sur la face
d’appui, la fixer à celle-ci Quatre orifices (deux des quatre
A
Fig. 9
orifices se trouvent à la (A) fig. 9), sont percés à cet effet.
Faire fonctionner la raboteuse sur une
surface plate et au niveau.
Si vous fixez la raboteuse à un des socles d’accessoires
(modèles 50-326 ou 50-322), aligner les quatre orifices
pratiqués à la base de la machine, deux des quatre orifices
(A) sont illustrés à la fig. 9, les quatre orifices se trouvent
dans la partie supérieure du socle. Insérer les boulons de
carrosserie à tête-embase dans les orifices pratiqués dans
la raboteuse et son socle. Enfiler l’écrou à embase sur le
boulon de carrosserie à tête-embase. Bien serrer.
FONCTIONNEMENT
L'OPERATION CONTROLE DE LE ET LES AJUSTEMENTS
DÉMARRAGE ET ARRÊT DE LA RABOTEUSE
L’interrupteur marche/arrêt (A) fig. 10, est situé à l’avant du
Fig. 10
A
B
moteur de la raboteuse. Pour allumer la machine, déplacer
l’interrupteur (A) en position « MARCHE » (ON). Pour éteindre
la machine, enfoncer l’écran de protection de l’interrupteur
(B) fig. 10.
VERROUILLAGE DE L’INTERRUPTEUR EN POSITION D’ARRET
IMPORTANT : lorsque la machine est inutilisée, l’interrupteur
Fig. 11
devrait être verrouillé en position d’arrêt pour empêcher
toute utilisation non autorisée. Relever la table d’alimentation
à la position verticale. Mettre un cadenas présentant un
arceau de 4,7 mm (3/16 po) de diamètre dans le trou, du
côté gauche de la raboteuse et dans la table d’alimentation
(fig. 11). Verrouiller le cadenas.
