Installation du bec

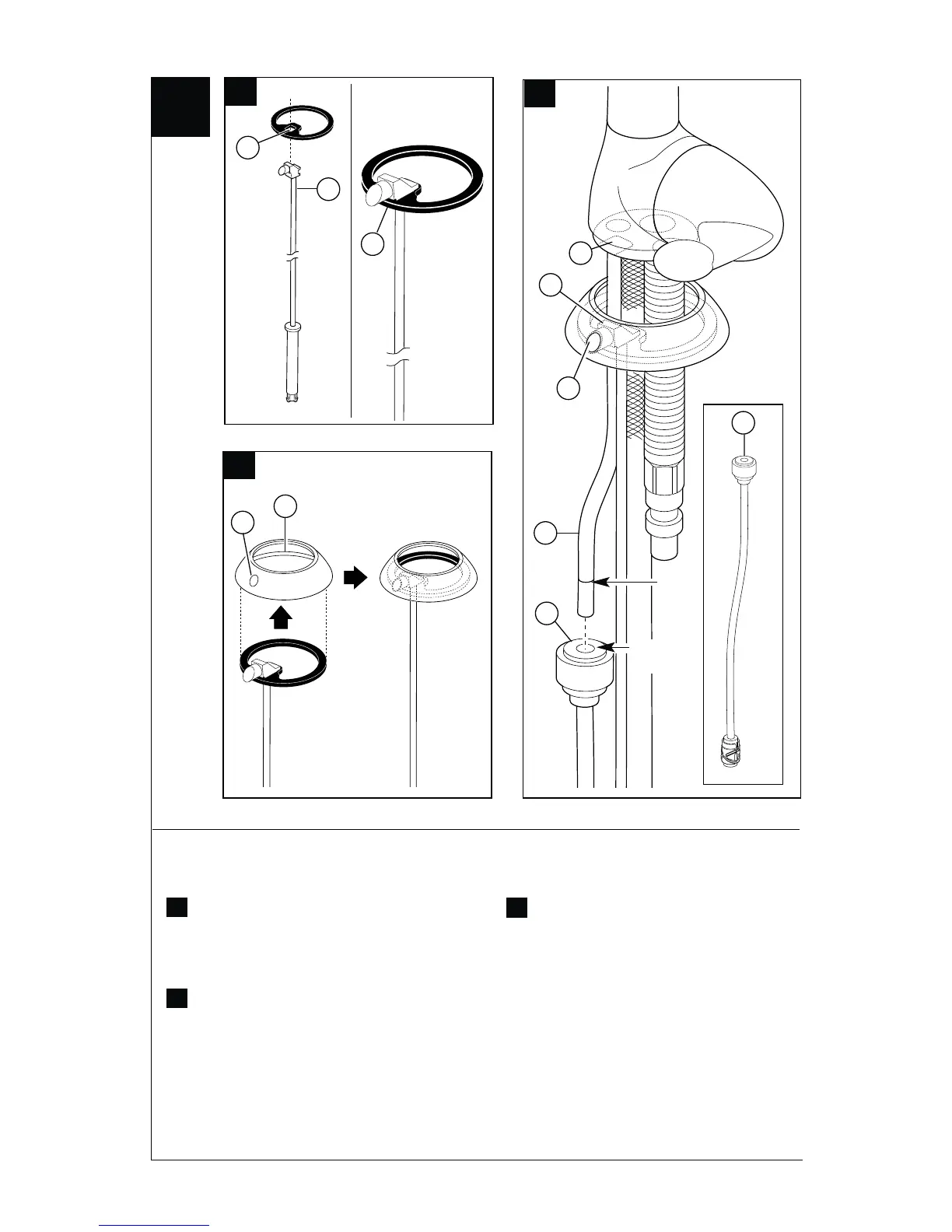

Introduisez le petit tube (1) dans le petit
trou du joint (2) comme le montre la fig-
ure. Assurez-vous que le petit tube est
bien calé (3) dans le joint.
Faites glisser les tubes restants dans
la base. Assurez-vous que le voyant
du capteur (1) est orienté vers l’avant
en positionnant le collecteur du petit
tube (2) à l’intérieur de la rainure de
détrompage du corps (3). Introduisez
le tube (4) dans la collerette rouge (5)
jusqu’à la ligne rouge sur le tube.
Tirez sur le raccord pour le bloquer.
1
C.
A.
B.
A.
Introduisez le petit tube dans le trou de la
base (1) et positionnez le joint à l’intérieur
de la rainure de la base (2).
B.
1
2
3
1
2
1-800-345-DELTA (3358)
www.deltafaucet.com
3
C.
1
2
3
4
5
5
Ligne
rouge
Collerette
rouge
