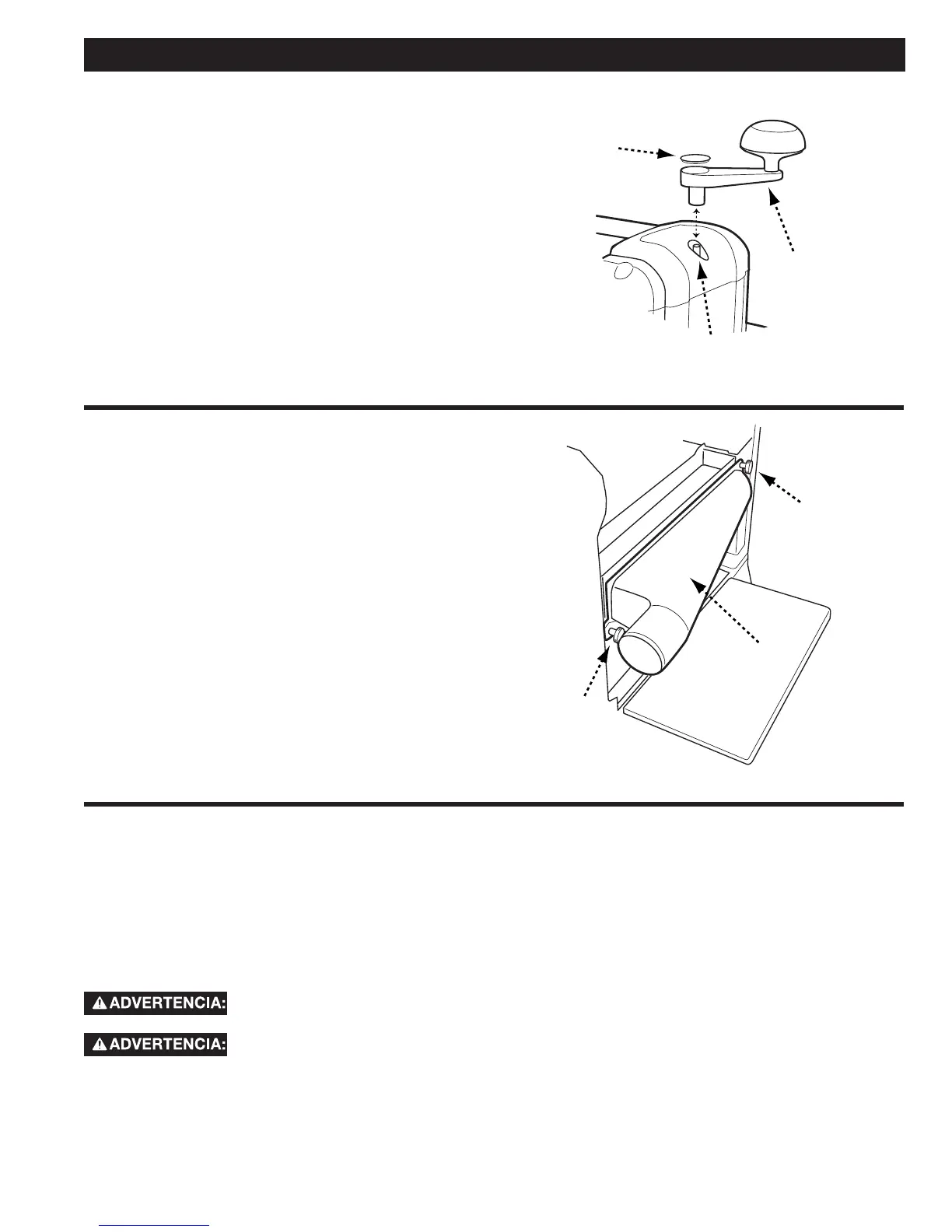

MANIVELA DE AJUSTE DE ALTURA
Consulte la Figura 1
1. Retire la tapa de caucho (A) de la parte superior de la
manivela de ajuste de altura (B).
2. Use un tornillo de cabeza hexagonal M5 x 16 mm,
arandela plana M5 y la llave hexagonal de manija en
T suministrada para asegurar la manivela de ajuste de
altura al eje (C).
3. Vuelva a colocar la tapa de caucho.
FIGURA 1
ENSAMBLE
FIGURA 2
A
B
C
COLOQUE EL PUERTO DE POLVO
REVERSIBLE
Consulte la Figura 2
El cepillo 22-555 cuenta con un puerto de polvo
reversible que puede instalarse para la recolección de
polvo por el lado izquierdo o derecho. Para instalar el
puerto de polvo:
1. Sujete el puerto de polvo (A) a la carcasa de la
herramienta en ambos extremos usando las dos
perillas de seguridad M6 x 15 mm (B).
A
B
B
CONEXIÓN AL COLECTOR DE POLVO
Un cepillo genera una gran cantidad de partículas finas durante su uso. Se recomienda ampliamente que se conecte el
cepillo a una aspiradora industrial o a un colector de polvo. Su cepillo de banco DELTA
®
está equipado con un puerto
de polvo de 50.8 mm (2 pulg.) que debe conectarse a la manguera de una aspiradora para asegurar la operación
segura. El uso de un adaptador opcional de 50.8 mm (2 pulg.) a 101.6 mm (4 pulg.) le permitirá conectar (se vende por
separado) su cepillo a la mayoría de los colectores de polvo que usan una manguera de 101.6 mm (4 pulg.)
No intente operar esta herramienta sin conectarla primero a un sistema adecuado
de recolección de polvo.
Siempre encienda el colector de polvo antes de encender el cepillo y siempre apague el
cepillo antes de apagar el colector de polvo.
