4.3. 直流輸入端(太陽能板電源端) 之連接
警 告！
• 配線時, 請選用適當之線徑, 並依正確極性連接。
• 配線時, 確認太陽能板(PV Array)電源之開關已關閉。
注 意！
• DC1所有的string串接後之太陽能板數量、開路電壓與功率大小須為一致。
• DC2所有的string串接後之太陽能板數量、開路電壓與功率大小須為一致。
• 太陽能板串接後的最大開路電壓(Voc)不可超過1000Vdc。
• 安裝至太陽能板端之裝置，額定電壓須大於太陽能板之開路電壓，
額定電流須大於太陽能板之短路電流。
• 輸入至變流器之最大功率不可超過表4-3之規範。
型號 額定電流 線徑
M15A/ M20A DC 22A 4 - 6mm
2
/ 12 - 10 AWG
表 4-3最大容許輸入功率限制
表 4-4線徑大小

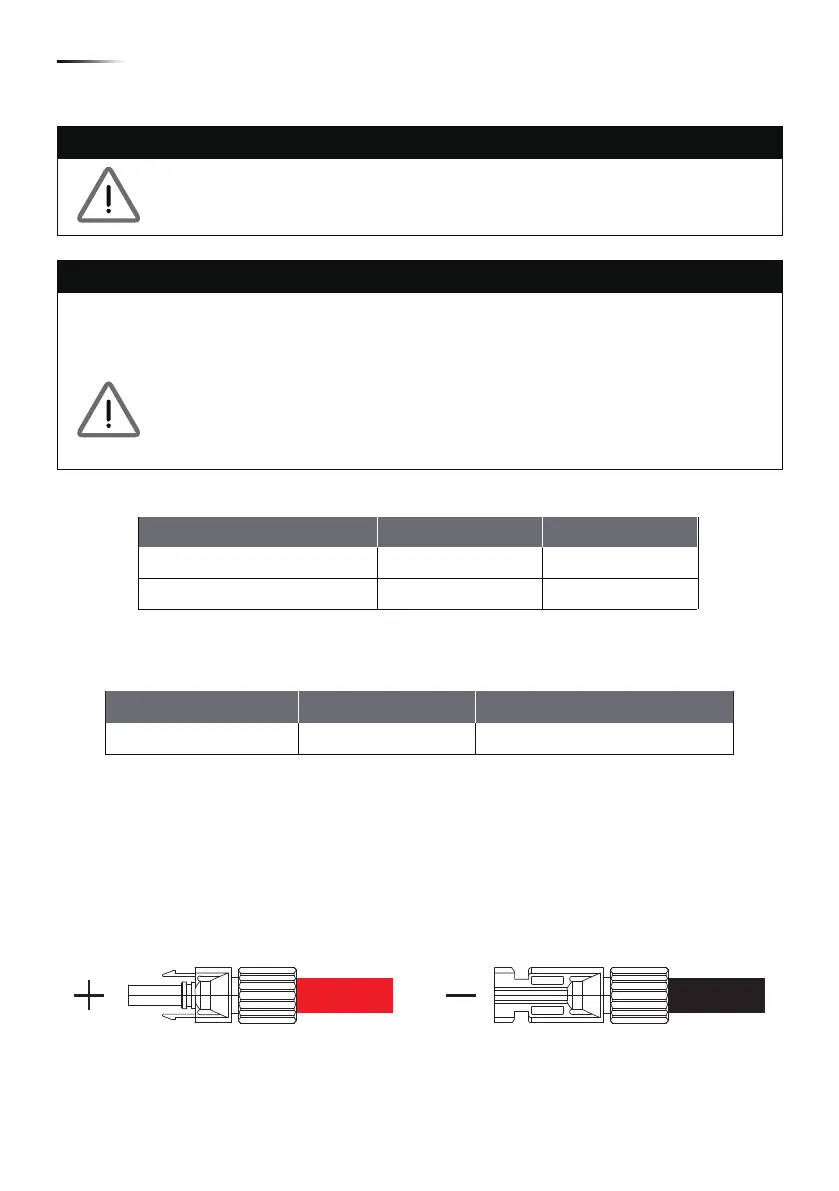

圖 4-5 DC配線端子
DC 配線端子可分為正極和負極兩種，如圖4-5所示。
配接時請務必確認極性與變流器上的標示一致。
限制條件 RPI-M15A
最大輸入功率 16.5 kW
DC1、DC2個別輸入功率 11.1 kW
RPI-M20A
22 kW
14.8 kW
PV-KST 4/6 Ⅱ
PV-KBT 4/6 Ⅱ
120
配線
