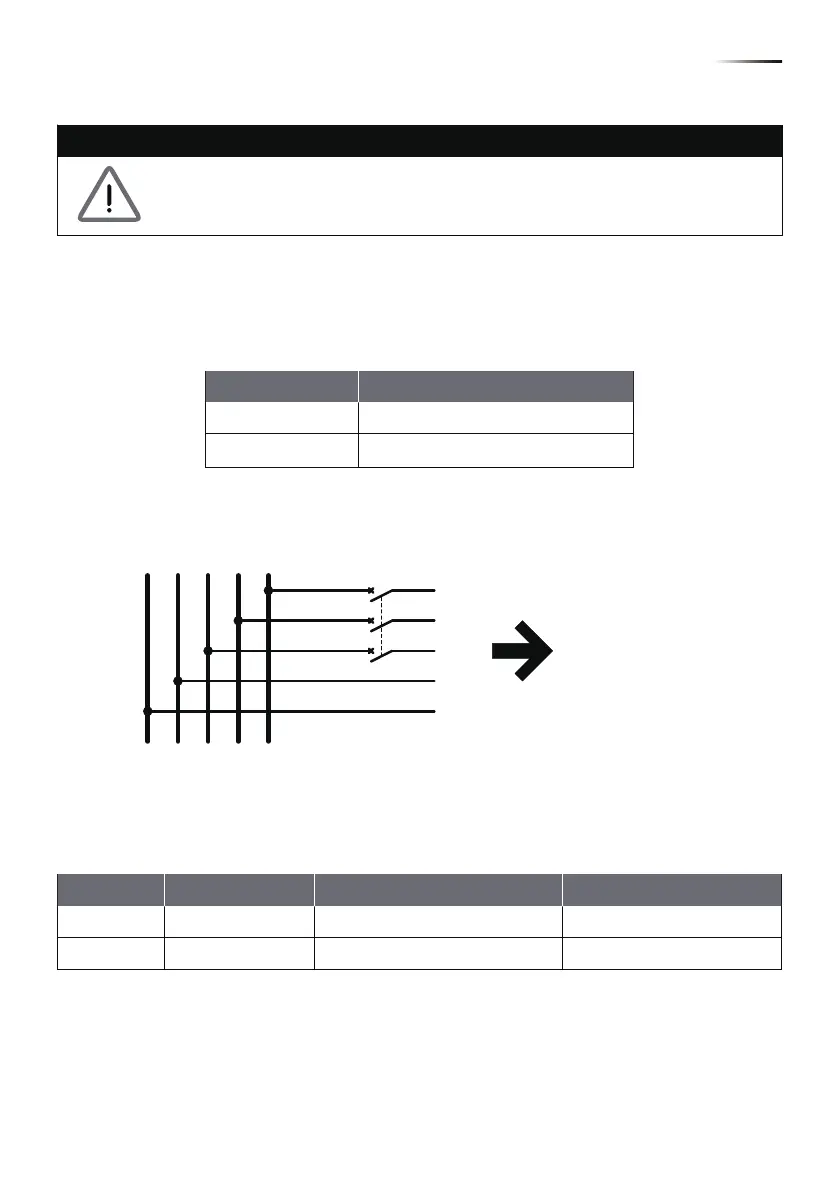

4.2. AC(市电端)之连接: 三相三线(3P+PE)或三相四线(3P+N+PE)
警 告！
执行配线作业时, 必须确认市电电源开关已经关闭。
4.2.1. 保护装置与AC配线图
建议在市电与逆变器之间加装断路器以达到过电流保护的效果。
请参考下表的规格选择适当的断路器。
AC端之配线必须妥善包覆以确保安全并符合表4-2中之规格。
RPI-M15A以及M20A机型皆支持三相三线(3-phase and PE)与
三相四线(3-phase,N and PE)两种配线方式。
机种 断路器规格
RPI-M15A 30A
RPI-M20A 40A
机种名称 额定电流 建议扭力值线径
40 ARPI-M15A 0.7 N.m
G N L1 L3L2
N
L1
L2
L3
PE
To solar inverter
AC plug
表 4-1 断路器建议规格
表 4-2 AC接头线径尺寸
40 ARPI-M20A 0.7 N.m
6 mm
2
or 10 AWG / 8 AWG
6 mm
2
or 10 AWG / 8 AWG
67
配线
