注意！可能造成机器设备损毁
• 未使用正确线材线径可能会有线材锁附不牢固状况，导致AC接头损毁
状况发生。
• AC接头之装配须符合当地之电气法规，若此安装说明与法规有所牴触，
请以法规为准。

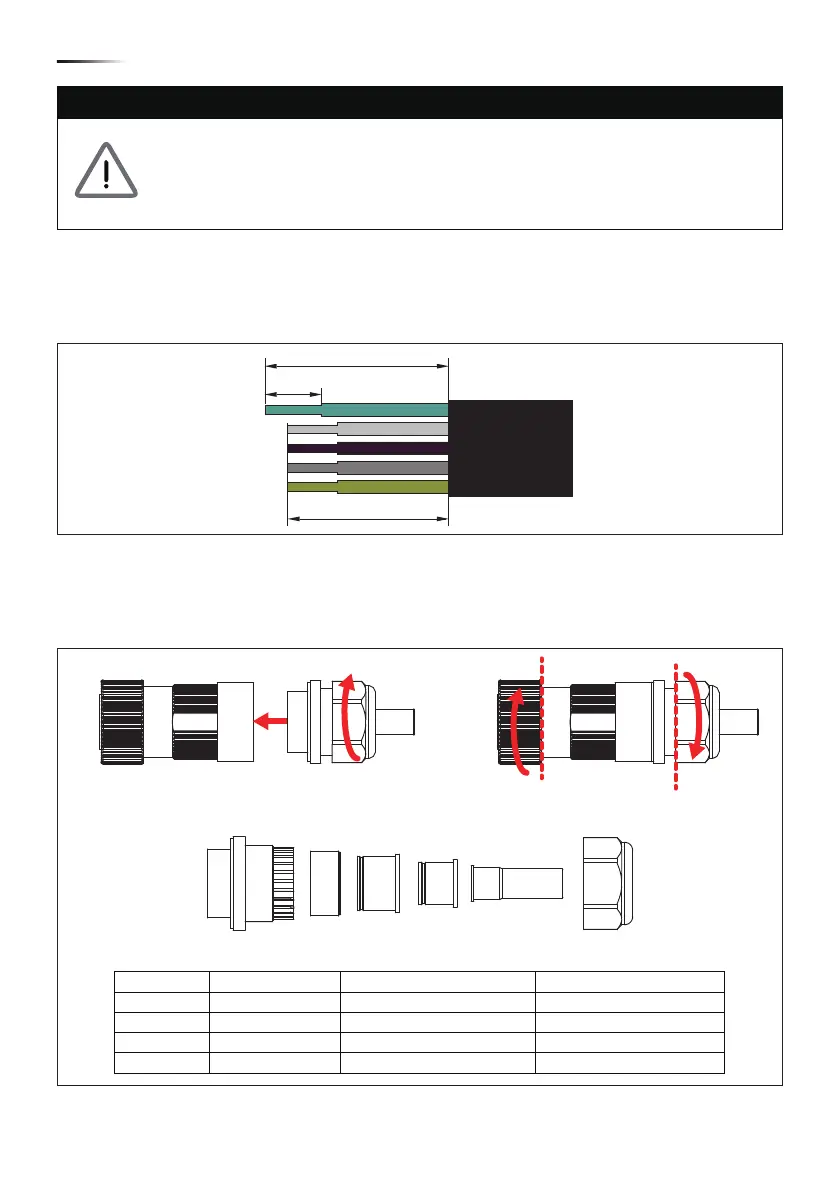

图4-3 AC线材剥线
在组装AC plug前请先按照以下步骤剥除线皮：
• 剥除电缆外部胶皮68.5mm。
• 将内部L1、L2、L3、N线材修剪至70mm。
• 剥除内部所有线材之胶皮20mm。
70 mm (MAX)
68.5 mm (MAX)
5
*
20 mm
PE
N
L1
L2
L3
Outer Jacket
线材压接完成后请按照图4-4组装AC接头。
逆变器可接受正相序或负相序连接，意即 L1~L3 连接顺序可调整，但N与PE则必
须正确的连接。
1. 产品包装中会随附AC接头。请按照图组装AC接头。
组装扭力为55kgf-cm ~ 75kgf-cm。
2. 旋转松开A、B接头。
A
B
图4-4 AC接头配线图
3. 将A接头根据线径选择适当的橡胶垫片，已确保良好的防水性。
Part F 扭力(Nm)
D1
D2 20.5 ~ 32.6 13 ~ 20
D3 15.3 ~ 20.5
拧紧间距P(mm)适用线径(mm)
32.6 ~ 41.3 13 ~ 20 1 ~ 7
0 ~ 7
13 ~ 20 1 ~ 5.5
9 ~ 13 1 ~ 6.5 D4 10.8 ~ 16
D1 D2 D3 D4
68
配线
