AC配线完成后使用者须于控制面板上选择相对应的AC接线方式，以确保机子能正
确判读电压。设定方式请参考5.2.7.3 Install Settings。

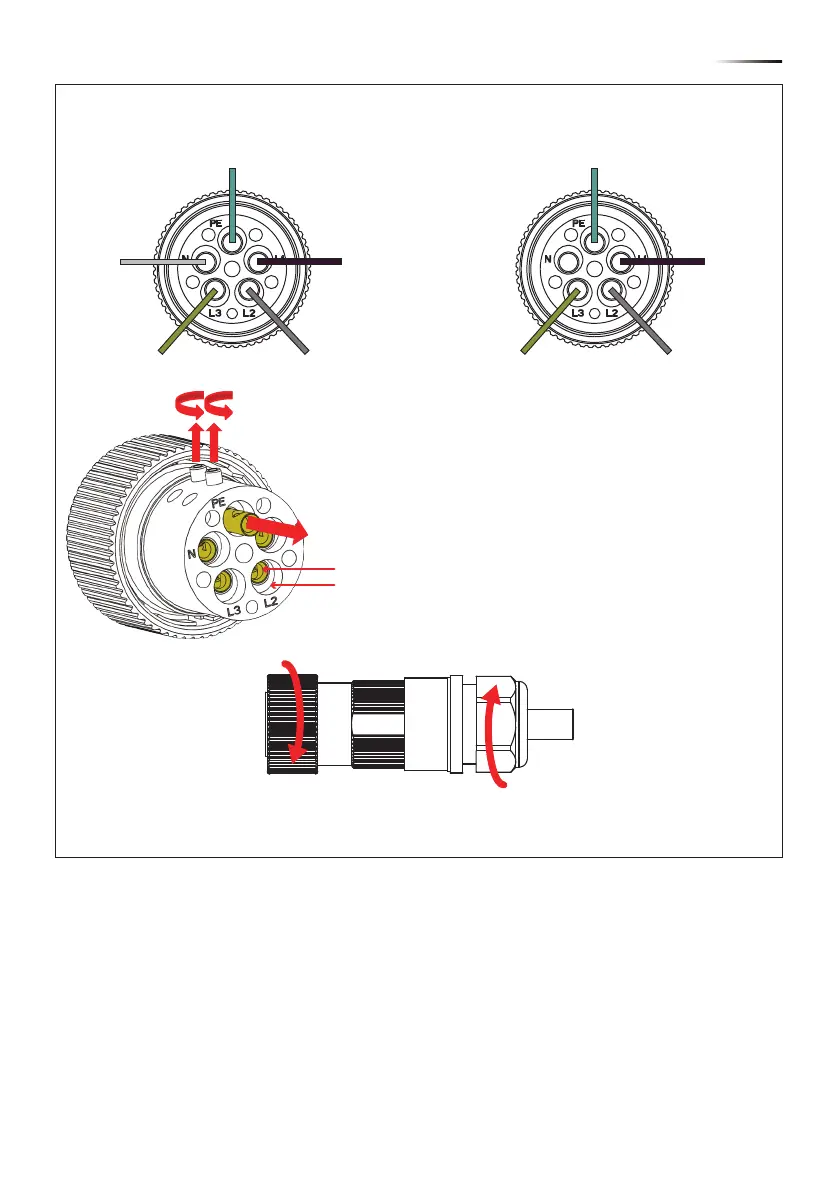

图4-4 AC接头配线图(续)
5. 先拧紧B接头后，再拧紧A接头固定电线。
4. 将B接头配线后依据线径选择适当的铜套。
Terminal + Conduit：电缆范围5.2mm
2
~10.0mm
2
如果线材的尺寸是14mm
2
~22mm
2
,
请松开端子上的 螺丝并将套管移除。
3P4W 电网系统的配线：
3 相配备 5 线路 (L1、L2、L3、N) + PE
3P3W 电网系统的配线：
3 相配备 4 线路 (L1、L2、L3) + PE
Conduit
Terminal
L1
L2L3
N
PE
L1
L2L3
PE
A
B
连接至AC之电压必须符合下列规范：
三相三线：
L1-L2: 400 Vac
± 10%
L1-L3: 400 Vac ± 10%
L2-L3: 400 Vac ± 10%
三相四线：
L1-N: 230 Vac ± 10%
L2-N: 230 Vac ± 10%
L3-N: 230 Vac ± 10%
69
配线
