4.3. 直流输入端(太阳能板电源端) 之连接
警 告！
• 配线时, 请选用适当之线径, 并依正确极性连接。
• 配线时, 确认太阳能板(PV Array)电源之开关已关闭。
注 意！
• DC1所有的string串接后之太阳能板数量、开路电压与功率大小须为一致。
• DC2所有的string串接后之太阳能板数量、开路电压与功率大小须为一致。
• 太阳能板串接后的最大开路电压(Voc)不可超过1000Vdc。
• 安装至太阳能板端之装置，额定电压须大于太阳能板之开路电压，额定
电流须大于太阳能板之短路电流。
• 输入至逆变器之最大功率不可超过表4-3之规范。
型号 额定电流 线径
M15A/ M20A DC 22A 4 - 6mm
2
/ 12 - 10 AWG
表 4-3最大容许输入功率限制
表 4-4线径大小

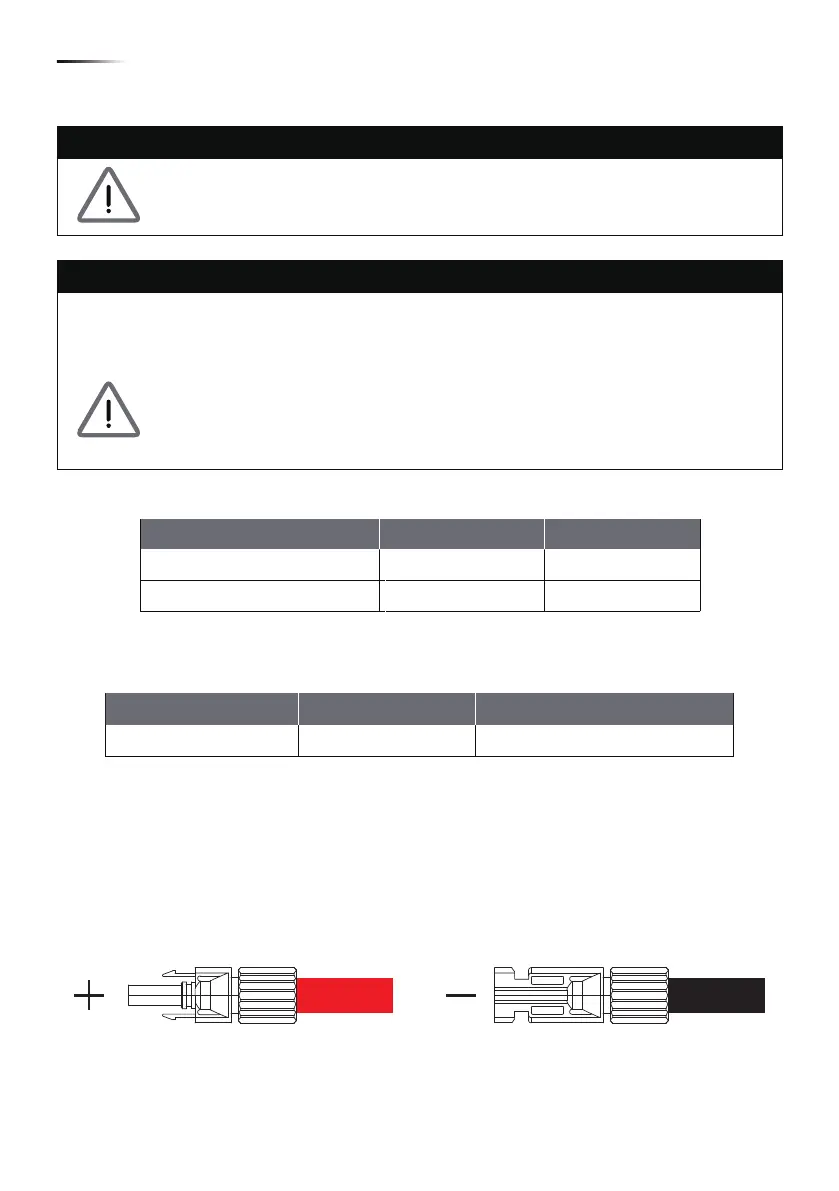

图 4-5 DC配线端子
DC 配线端子可分为正极和负极两种，如图4-5所示。
配接时请务必确认极性与逆变器上的标示一致。
限制条件 RPI-M15A
最大输入功率 16.5 kW
DC1、DC2个别输入功率 11.1 kW
RPI-M20A
22 kW
14.8 kW
PV-KST 4/6 Ⅱ
PV-KBT 4/6 Ⅱ
70
配线
