Delta SI 5000 Operation And Installation Manual

23
10 Příloha

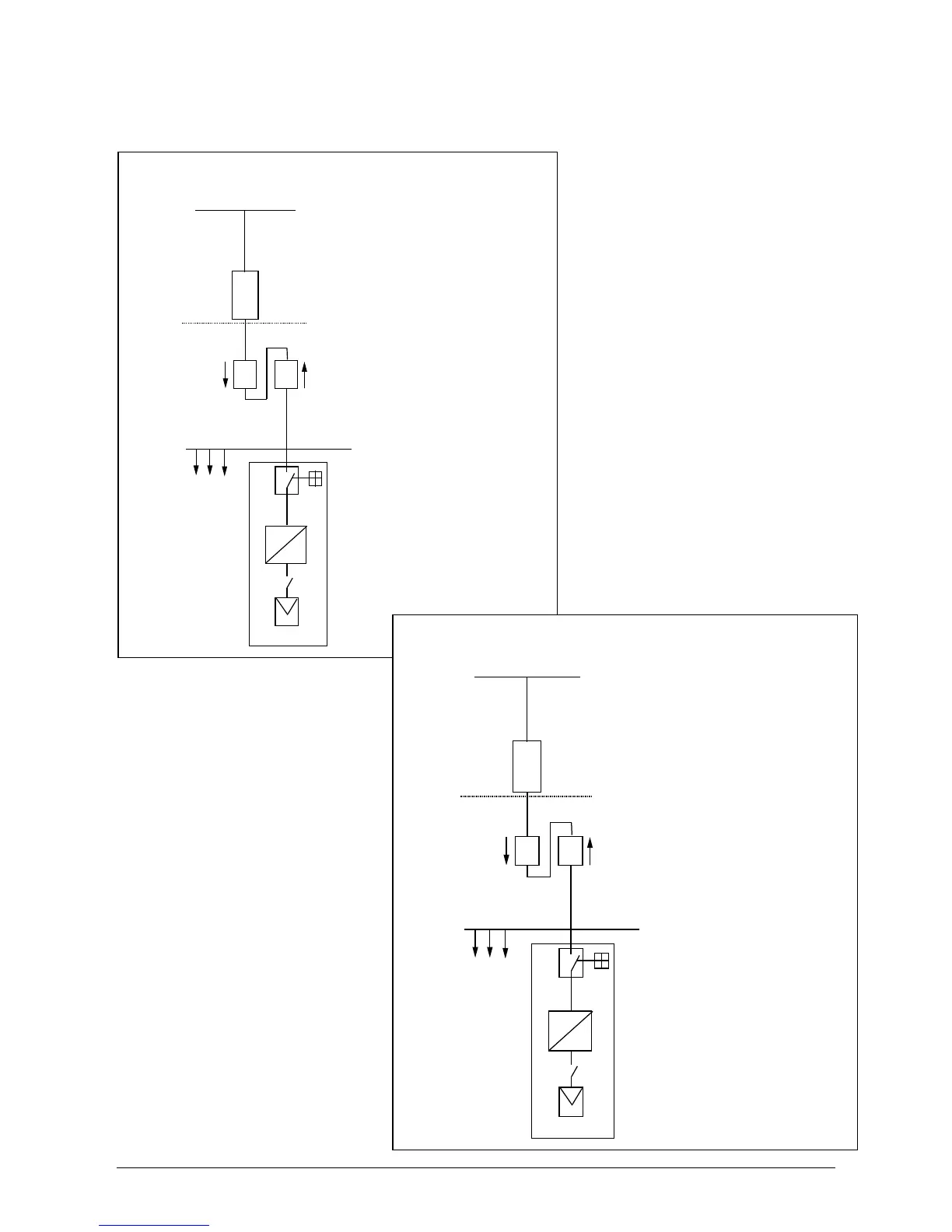

10.1 Příkladypřipojení
Domácí přípojková skříň
Vedení domácí přípojky
Síť nízkého napětí ~ 400 / 230 V
VNB
Zákazník
Hranice vlastnictví
Z
(1)
Z
(2)
Měřící zařízení:
(1) Měřič odběru
(2) Měřič dodávky
vždy se zpětným uzávěrem
Poznámka: Lze používat také měřící zařízení,
které odděleně eviduje oba směry energií
=
~
~ 400 / 230 V
Spotřebiče
zákazníka
Fotovoltaický
generátor s
invertory
max. 4,6 kVA
Spínací jednotka
Rozvaděč proudového okruhu
ENS s monitorováním napětí a
frekvence a měřením impedance sítě
Jištění před zkratem
Ochrana proti přetížení
Jednotlivé soustavy pro výrobu energie v paralelním provozu bez možnosti
samostatného provozu sítě, jednofázové napájení s ENS.
Domácí přípojková skříň
Vedení domácí přípojky
Síť nízkého napětí ~ 400 / 230 V
VNB
Zákazník
Hranice vlastnictví
Z
(1)
Z
(2)
Měřící zařízení:
(1) Měřič odběru
(2) Měřič dodávky
vždy se zpětným uzávěrem
Poznámka: Lze používat také měřící zařízení,
které odděleně eviduje oba směry energií
=
~
~ 400 / 230 V
Spotřebiče
zákazníka
Fotovoltaický
generátor s
invertory
max. 4,6 kVA
Spínací jednotka
Rozvaděč proudového okruhu
ENS s monitorováním napětí a
frekvence a měřením impedance sítě
Jištění před zkratem
Ochrana proti přetížení
Jednotlivé soustavy pro výrobu energie v paralelním provozu bez možnosti
samostatného provozu sítě, jednofázové napájení s ENS, separátní napájení.
