. Alinee el agujero en la fig. 27 de la asamblea del protector y del divisor de la lámina (E), con el agujero en el soporte del divisor (C).
NOTA: Asegúrese de las dos salientes, pins. la fig. 28 del (G), se contrata con el canal del montaje del divisor.
7. Coloque una arandela de cierre el 1/4"externa del diente y una arandela de cierre del 5/16" sobre un tornillo principal de
tuerca hexagonal de M6 x 1 x 20mm. Inserte del tornillo principal de tuerca hexagonal (D) Fig. 29, a través del agujero en el
soporte, y a través de la ranura en el montaje de la lámina guard/splitter.
8. Coloque una arandela de cierre el 1/4"externa del diente y una arandela de cierre del 5/16" sobre una fig. 27 del tornillo principal de
tuerca hexagonal de M6 x 1 x 20mm (D) Fig. 29. Rosque de la tuerca de ala M6 x 1 (F) Fig. 30, sobre la punta del tornillo principal de
tuerca hexagonal.
NOTA: Antes de apretar la tuerca de ala (F) Fig. 28, asegúrese allí es por lo menos un boquete del 1/8"entre el borde inferior del
divisor (N) y de la superficie superior de la tabla (P).

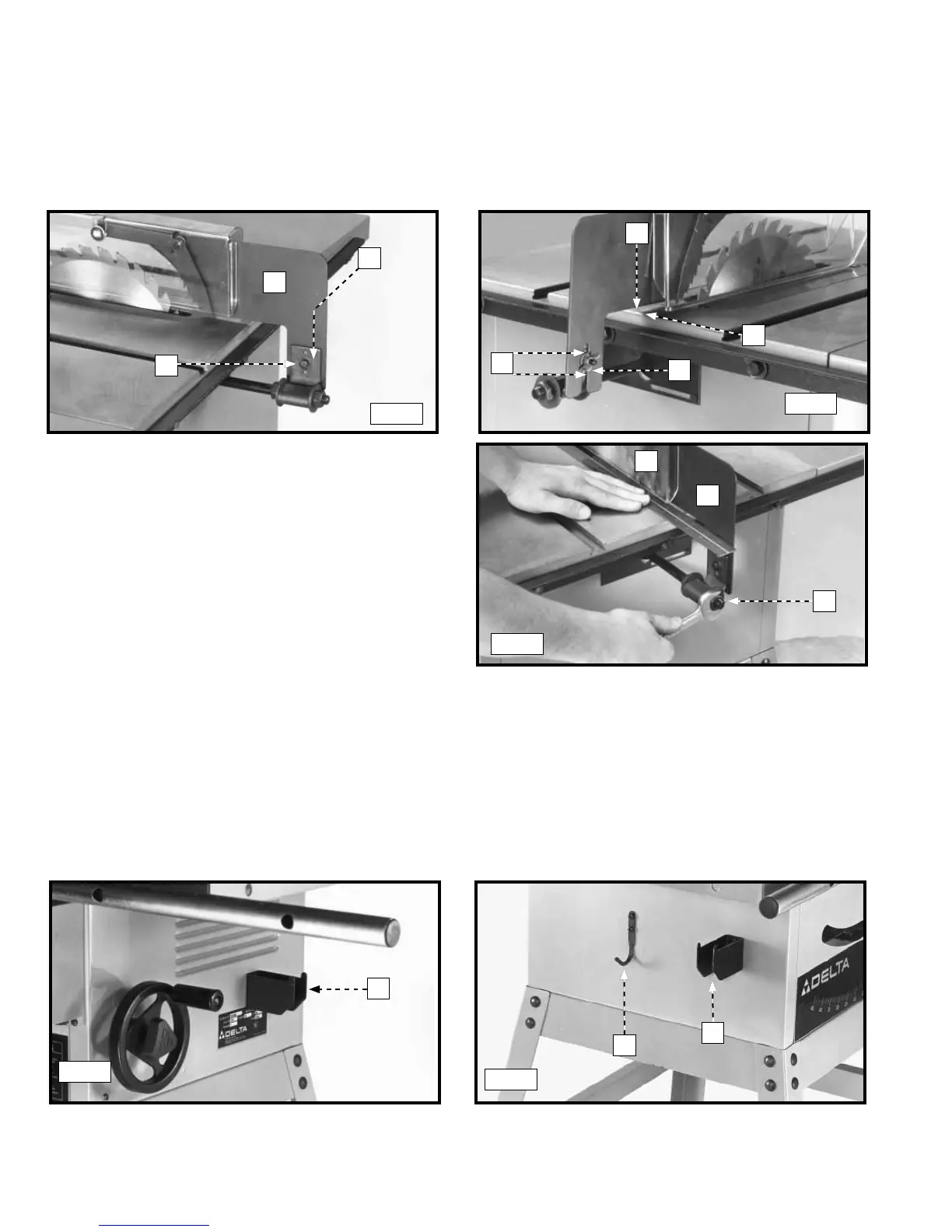

Fig. 29
E
Fig. 30
N
Fig. 31
R
C
D
G
F
P
E
A
9
. Con un borde recto, compruebe para ver si del
divisor (E) Fig. 31, se alinea con la lámina de sierra
(R). Si un ajuste es necesario, el divisor (E) puede
izquierdo o correcto y rotado movido aflojando la
tuerca (A) Fig. 31, y ajusta por consiguiente.
SOPORTE DEL SOSTENEDOR DE LA CERCA DEL RASGÓN
Monte del soporte del sostenedor de la cerca del rasgón (A) Fig. 32, el derecho del gabinete de la sierra según lo
demostrado usando dos tornillos del metal de hoja de M5 x 12mm y dos arandelas de cierre M5.
LOS INGLETES CALIBRARON Y WRENCH LOS SOPORTES DEL SOSTENEDOR
Monte del soporte del sostenedor de la galga de los ingletes (A) Fig. 33, y el soporte del sostenedor de la llave (b)
el lado izquierdo del gabinete de la sierra, según lo demostrado, usando cuatro tornillos del metal de hoja de M5 x
12mm y dos arandelas de cierre M5.
Fig. 32
A
Fig. 33
A
B
