VIDEO SIGNAL LINE
V01
VCC
SW5
VO2
VIN5
SW1
SW3
VIN1
VIN4
GND
SW4
VO3
VIN3
SW2
VSS
VIN2
FROM MCU PART
DVD IN
SAT/CBL IN
MONITOR OUT
FROM INPUT PART
VIDEO PART ( PRE OUT-SUBWOOFER )
X
X
(6)
SW4
NLM2595 S/W TABLE(SW2,5 CONTROL)
L
H H
LH
H
(10)
(14)
SW2
SW1
FUNC.IN
(4)
SW3
L
DVD L
LSAT/CBL
MUTE
FROM DSP PART
COMPOSITE IN/OUT
PRE OUT
SUBWOOFER
(2)
SW5
L
H
H
(L)
(L)
X (L)
FIX FIX FIX
R766
82(1%)
C772
22P
C754
10/50V
C755
10/50V
C756
0.1uF
C757
0.1uF
C764
10/50V
C762
OPEN
C763
10/50V
R761
75(1%)
C761
OPEN
1 2 3 4 5 6 7 8
910111213141516
IC71
NJM2595MTE 1
R767
10K
JK71
CJJ4P076Z
JK72
CJJ4M046U
R760
1.8K
R762
75(1%)
R625
470
R623
100K
C639
330P
Q610
INC2001AC1
R626
10K
R641
OPEN
R638
470
C643
22/50V
R624
100K
C642
22/50V
R614
220
C638
0.1uF
D607
OPEN
D608
OPEN
Q612
RT1P441C
R647
470K
R648
1K
C644
0.1/50V
R649
10K
D609
1SS355T
D610
1SS355T
R650
10K
C645
10/50V
Q614
RT1P441C
Q613
RT1N441C
D611
1SS355T
R652
820
D612
MTZ3.6BT
Q611
OPEN
R768
0
CVBS_SW5
+5VV
VGND
CVBS_SW2
-5VV
VGND
CHGND
SW
AGND
-12V
SUB_MUTE
MUTE_+B
MCUGND
MCU+3V3
DGND
STBY POWERGND POWER + POWER -
87654321
A
B
C
D
E
F
80
F
TO K
G
TO M
H
TO C

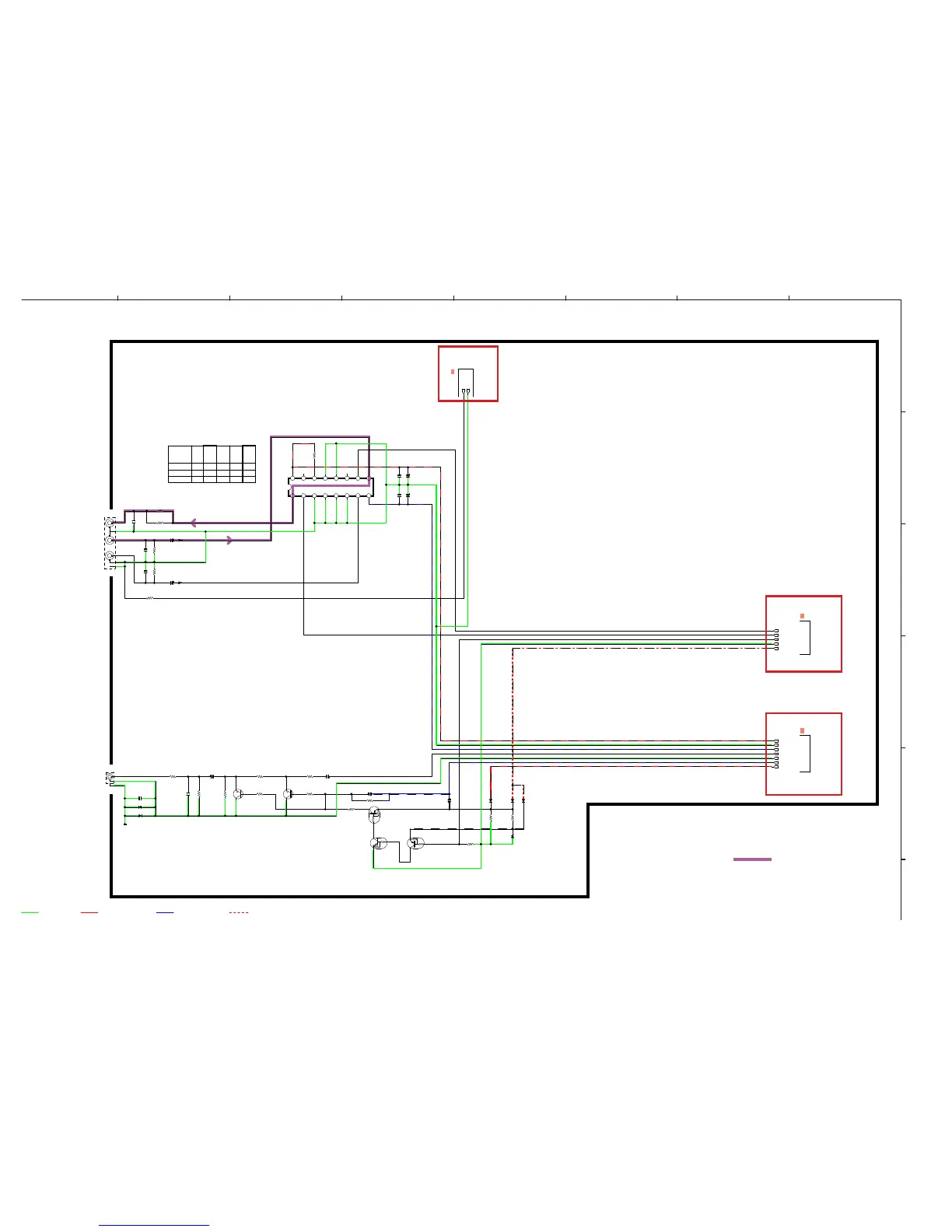

SCHEMATIC DIAGRAMS (5/9)
VIDEO PART
(PRE OUT-SUBWOOFER)
