Denon AVR-1804 Operating Instructions

SVENSKA
229
IN
S-VIDEO
OUT
S-VIDEO
OUT
S-VIDEO
IN OUT
S-VIDEO
IN OUT
S-VIDEO
B
B
DVD-spelare eller videodisc-spelare (VDP)
TV
Videobandspelare 2
TV eller satellitmottagare
Anslutning av
DVD-spelare eller
video
disc-spelare (VDP)
Anslutning av en TV vars mottagare inte skall användas
Anslutning av videobandspelare
Anslutning av TV/DBS-tuner
DVD
• Anslut DVD/VDP-spelare S-videoutgång till den
kontakten märkt S-VIDEO DVD/VDP IN med en S-
videokabel.
• Det går också att ansluta en videodisc-spelare,
DVD/VDP- spelare, videokamera, spelkonsol m m
till VCR-2-kontakterna.
MONITOR OUT
• Anslut TV’ns eller DBS-tunerns S-videoingångar (S-
VIDEO INPUT) till MONITOR OUT-kontakten
med en S-videokabel.
S-VIDEO
• Anslut TV’ns eller DBS-tunerns S-videoutgång (S-VIDEO
OUTPUT) till TV/DBS IN-kontakten med en S-
videokabel.
S-VIDEO
• Anslut videobandspelarens S-utgång (S-OUT) till
VCR-1 IN-kontakten, och videobandspelarens S-ingång (S IN)
till VCR-1 OUT-kontakten med S-videokablar.
• Anslut videobandspelarens S-utgång (S-OUT) till
VCR-2 IN-kontakten, och videobandspelarens S-ingång (S IN)
till VCR-2 OUT-kontakten med S-videokablar.
S-VIDEO
S-VIDEO
S-VIDEO
S-VIDEO
• Se även bruksanvisningarna för respektive komponenter vid anslutningen.
• Om S-ingångarna
Ingångsväljarna för S-ingångarna och videoingångarna fungerar i kombination med varandra.
• AVR-1804 har en funktion för att konvertera videosignaler.
• Den signal som är ansluten till S-videosignalkontakten sänds ut till bildskärmsutgångarna för kompositvideo.
• Inspelningsutgångarna (REC OUT) har ingen omvandlingsfunktion. Anslut därför bara S-videokontakterna vid
inspelning.
•
Anslut videoutrustningen med 75 Ω/ohmiga signalkablar. Bildkvaliteten kan försämras vid bruk av fel typ av kabel.
• Se även de andra komponenternas bruksanvisningar i samband med anslutningen.
• AVR-1804 har en funktion för att uppkonvertera videosignaler.
• Den signal som är ansluten till videosignalkontakten sänds ut till bildskärmsutgångarna för S-Video.
• Inspelningsutgångarna (REC OUT) har ingen omvandlingsfunktion. Anslut därför bara videokontakterna vid
inspelning.
IN
VIDEO
ROUTIN
AUDIO
VIDEO
OUT IN
LRL
R
L
R
L
ROUTIN
AUDIO
VIDEO
OUT IN
LRL
R
L
R
L
R OUT
VIDEO
OUT
L
AUDIO
L
R
ROUT
VIDEO
OUT
L
AUDIO
L
R
R
L
R
L
R
L
R
L
R
L
RL
B
B
TV eller DBS-tuner
DVD-spelare eller video disc-spelare (VDP) osv.
TV
Anslutning av TV
/
DBS-tuner
TV/DBS
• Anslut TV’ns eller DBS-tunerns videoutgångar (VIDEO OUTPUT) till den gula
TV/DBS IN-kontakten med en 75 Ω/ohmig videokoaxialkabel med RCA-
kontakt.
• Anslut TV’ns eller DBS-tunerns audioutgångar (AUDIO OUTPUT) till
TV/DBS IN-kontakten med RCA-kablar.
AUDIO
VIDEO
Anslutning av en DVD-spelare eller video disc-spelare (VDP)
MONITOR OUT
• Anslut TV’ns videoingång (VIDEO INPUT) till
MONITOR OUT-kontakten med en
75 Ω/ohmig videokoaxialkabel med RCA-
kontakt.
VIDEO
Observera vid anslutning av digitalingångarna
•
Endast audiosignalen går in genom digitalingångarna.
Se sid 228, 236 för mer infor-mation.
Videobandspelare 2
• Eftersom det finns två uppsättningar videobandspelarkontakter (VCR) kan du ansluta två videobandspelare och spela in på båda
två samtidigt eller kopiera videokassetter.
Video-/audioanslutningar:
• Anslut videobandspelarens videoutgångar (VIDEO OUT) till den gula VCR-1 IN-kontakten, och videobandspelarens
videoingång (VIDEO IN) till den gula VCR-1 OUT-kontakten med 75 Ω /ohmiga videokoaxialkablar med RCA- kontakter.
Anslutning av audioutgångarna
• Anslut videobandspelarens audioutgångar (AUDIO OUT) till VCR-1 IN-kontakterna, och videobandspelarens audioingångar
(AUDIO IN) till VCR-1 OUT-kontakterna med RCA-kablar.
Anslut den andra videobandspelaren till VCR-2-kontakterna på motsvarande sätt.
AUDIO
AUDIO
VIDEO
VIDEO
Anslutning av videobandspelare
DVD
• Anslut DVD-spelarens videoutgång (VIDEO OUTPUT) till den gula DVD/VDP IN-
kontakten med en 75 Ω/ohmig videokoaxialkabel med RCA-kontakt.
• Anslut DVD-spelarens analoga audioutgångar (ANALOG AUDIO OUTPUT) till
DVD/VDP IN-kontakten med RCA-kablar.
• Det går också att ansluta en videodisc-spelare, DVD- spelare, videokamera, spelkonsol m m till
VCR-2-kontakterna.
AUDIO
VIDEO
Anslutning av en TV vars
mottagare inte skall användas
Videobandspelare 1
Videobandspelare 1
Anslut alla in- och utgångar enligt beskrivningarna på sid 229.
• Vid anslutning av AVR-1804 till en bildskärm, TV, eller DVD-spelare
utrustad med SCART-kontakt, använd en konverterkabel (säljs
separat) enligt bilden.
AVR-1804 stöder inte in- och utsignaler för RGB video.
R
L
VIDEO
S-VIDEO
AUDIO
21-polig SCART-anslutning

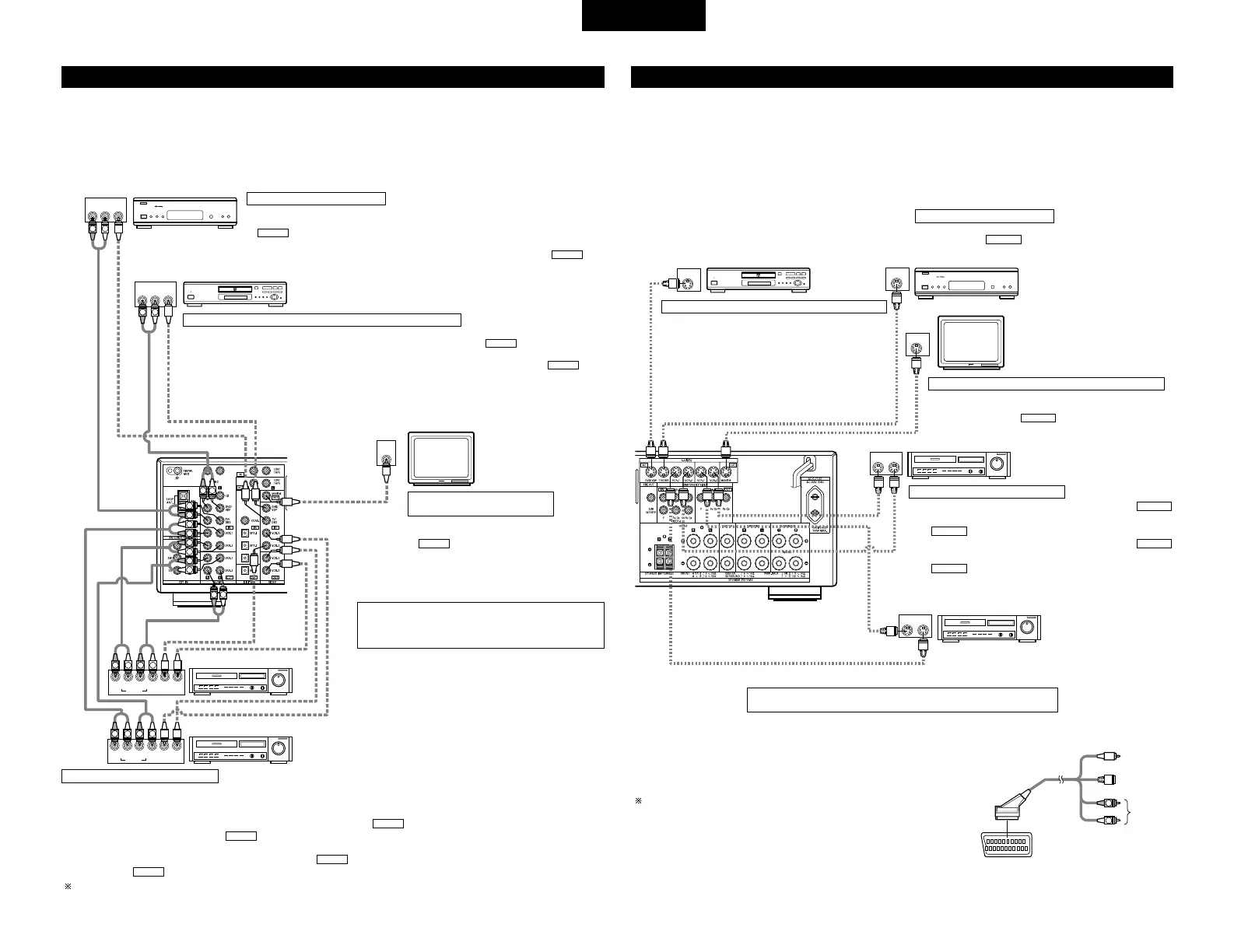

Anslutning av videoutrustning Anslutning av videoapparatur med S-videokontakter

Denon AVR-1804 Specifications

General

Tuner	AM/FM
Response Bandwidth	10 Hz - 100 kHz
Signal-To-Noise Ratio	100 dB
Total Harmonic Distortion	0.08%
Input Impedance	47 kOhm
Input Sensitivity	200 mV
Surround Sound	Dolby Digital, DTS, Dolby Pro Logic II
Connector Type	RCA
Dimensions	434 x 168 x 391 mm
