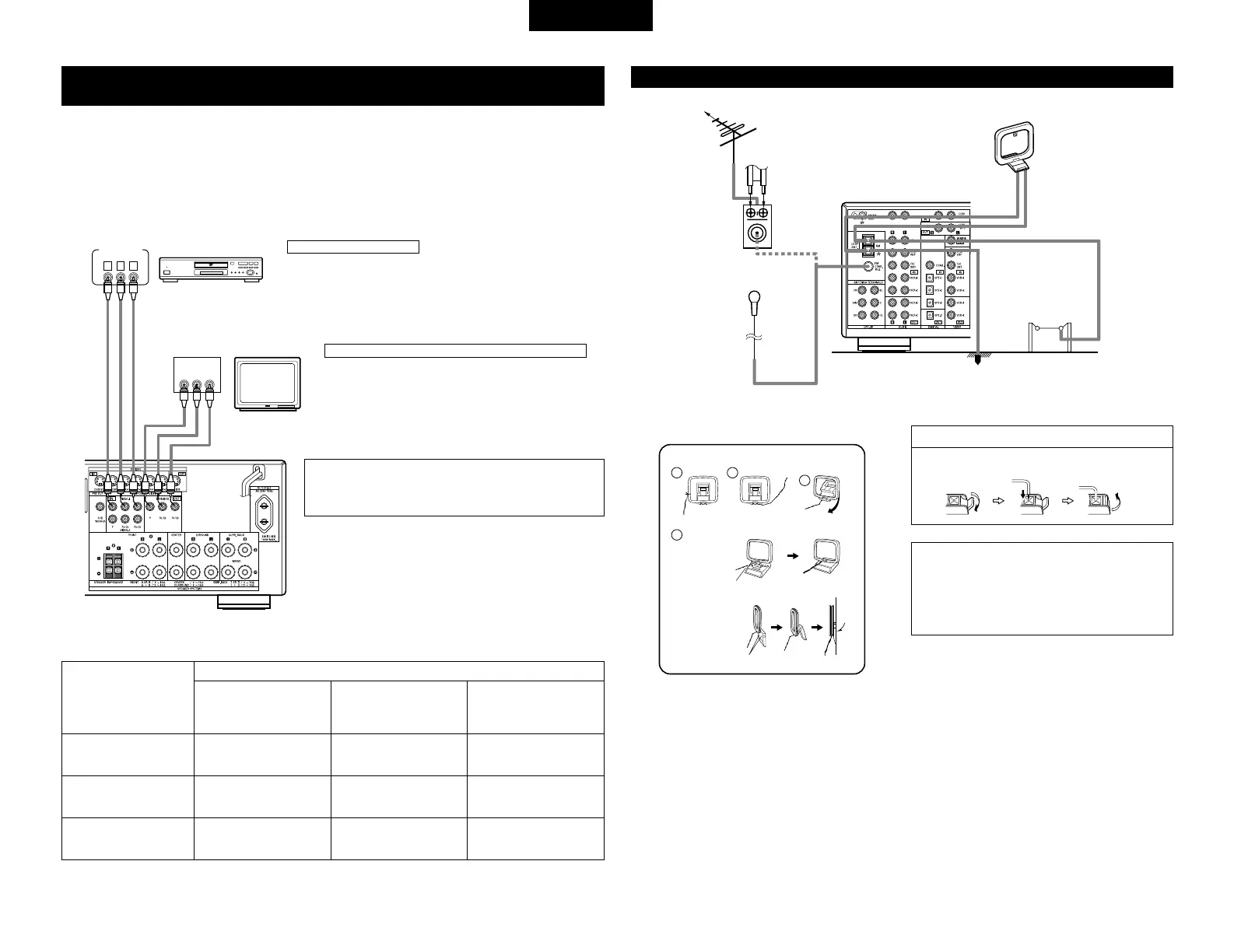

Montering av AM-ramantennen
Anslut till AM-
antennkontakterna
Ta bort plastbandet
och linda upp
kabeln.
Vik baklänges.
a. Med antennen
på ett stabilt
underlag.
b. Med antennen
fäst på väggen.
Montera
FästhålMontera på väggen, e d.
Anslutning av AM-antennen
1. Tryck på
tungan.
2. Stick in
ledaren.
3. Släpp tungan.
OBSERVERA:
• Anslut inte två FM-antenner samtidigt.
• Koppla inte loss AM-ramantennen även om du
ansluter en utomhusantenn för AM-mottagning.
• Se till att AM-ramantennens ledare inte har
kontakt med någon del av höljet.
• Se även de andra apparaternas bruksanvisningar vid anslutningen.
• Signaler som går in genom kompositingångarna kan inte tas ut genom de gula VIDEO-utgångarna eller S-
videoutgångarna. Inte heller kan videosignaler som går in genom de gula VIDEO-ingångarna eller S-
videoingångarna tas ut genom kompositutgångarna.
• En del videoapparatur har kompositutgångar märkta Y, C
B, CR, eller Y, Pb, Pr, eller Y, R-Y, B-Y. Alla dessa
beteckningar avser kompositsignaler.
• Under systeminställningen (SYSTEM SETUP) kan du tilldela videokomponentingången till de ingångskällor för
vilka du vill ansluta AV-utrustning. (Se sid 237 för mer information.)
DVD-spelare
Anslutning av DVD-spelare
DVD IN-kontakter
• Anslut DVD-spelarens kompositutgångar (COMPONENT VIDEO OUTPUT)
till ingångarna COMPONENT DVD IN med 75 Ω/ohmiga videokoaxialkablar
med RCA-kontakter.
• På samma sätt kan du ansluta en annan videokälla med kompositutgångar,
exempelvis en digital TV/DBS-mottagare, till kompositvideoingångarna för
TV/DBS-mottagare.
Monitor TV
Anslutning av en TV vars mottagare inte skall användas
MONITOR OUT-kontakter
• Anslut TV’ns kompositingångar (COMPONENT VIDEO INPUT) till
kontakten COMPONENT MONITOR OUT med en 75 Ω/ohmig
videokoaxialkablel med RCA-kontakter.
• Kompositingångarna märks olika av olika tillverkare. På vissa TV-
apparater eller videokällor används (“C
R, CB och Y”, “R-Y, B-Y och
Y” Pr, Pb och Y”). Läs noga den bruksanvisning som medföljer
den aktuella apparaten för närmare uppgifter.
• Omvandling av videosignaler
Signal som tas emot hos
AVR-1804
Videosignal som sänds till
VIDEO MONITOR OUT-
anslutningen (gul)
Videosignal som sänds till S-
Video MONITOR OUT-
anslutningen
Videosignal som sänds till
Video MONITOR OUT-
anslutningen för
färgkomponentsignal
Bildskärmsutgångar
Videosignalingång
C
C
(uppkonvertering)
E
S-Videosignalingång
C
(nedkonvertering)
CE
Videosignalingång för
uppdelad färgkomponentsignal
(komponentsignal)
EEC
(
C
: Videosignalutgång,
E
: Videosignal sänds inte ut)
FM
ANTENNADAPTER
FEEDER
KABEL
Anslutning av videokällor med kompositkontakter (Component- Y, PR/CR,
P
B/CB) (DVD-spelare)
