AVR-2808
テストモードによるチェック方法
マイコン・DSP エラー表示モード

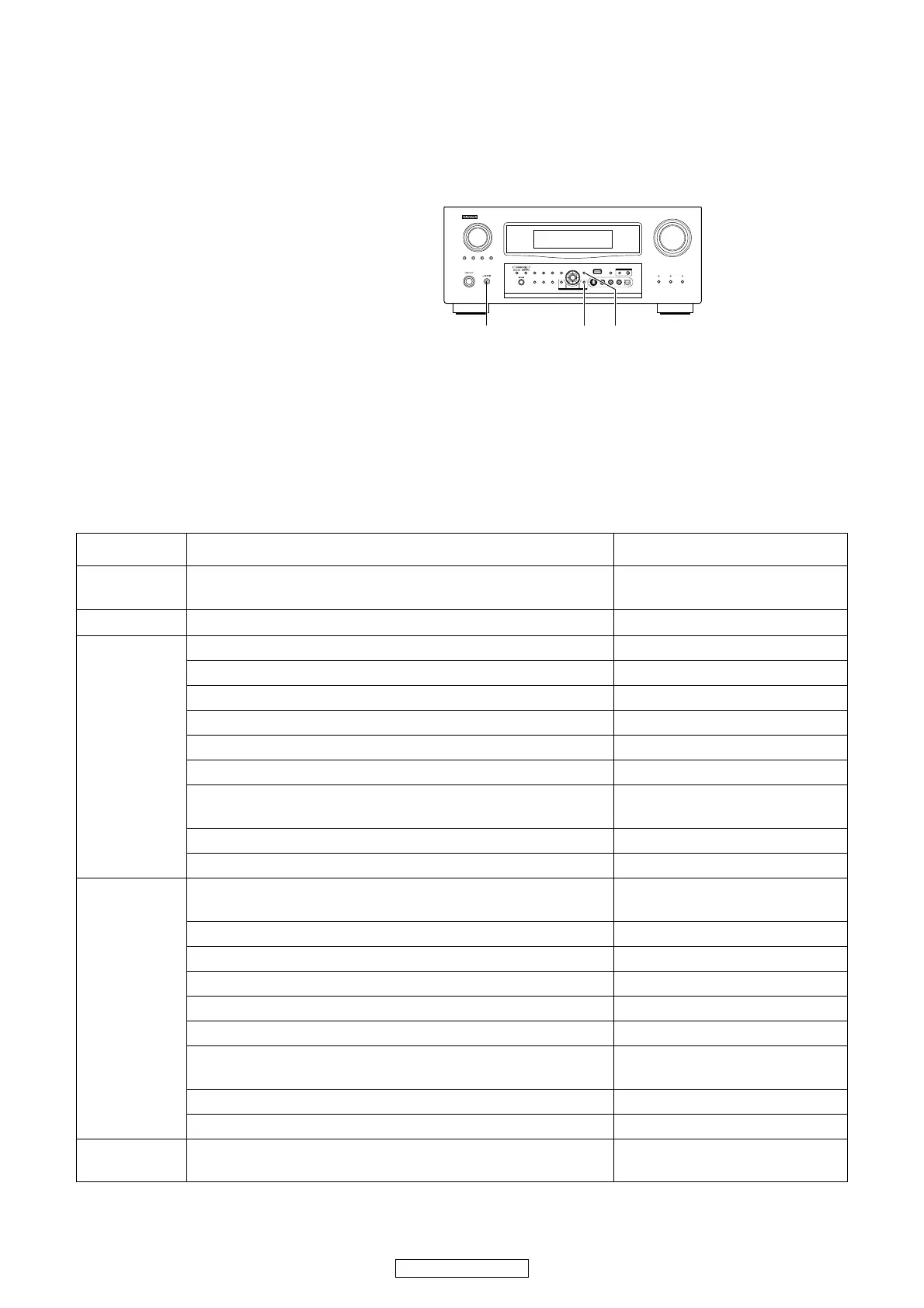

1. 動作仕様
マイコンバージョン表示モード :
起動状態にて下記の条件に該当した場合は、バージョン情報表示の前にエラー情報を表示します。
起動方法 ( マイコンバージョン表示と同様 ):
"STATUS","RETURN" の 2 つのボタンを押した状態で、on/off ボタンを押して電源を入れます。
その後、"STATUS" ボタンを押すと下表の内容が FLDisplay に表示されます。
2. 表示順序
エラー情報→仕向地表示→メインマイコンバージョン情報→サブマイコンバージョン情報→DSP バージョン情報
3. 表示条件
下表のいずれかを表示します。表示の優先順は、①②③④⑤。
条件 状態 表示内容
① SUB マイコン
がNG
SUB マイコンからの応答がない
"□ＳＵＢ□ □ ＥＲＲＯＲ □０１□ "
② DIR が NG DIR からの応答がない
"□ＤＩＲ□ □ ＥＲＲＯＲ □０１□ "
③DSP 1がNG
DSP コードブート時、DSP リセットを実行しても BUSY ポートが "L" にならない
" □ ＤＳＰ1 □ ＥＲＲＯＲ □０１□ "
DSP コマンド発行前に、BUSY ポートが "L" にならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □０２□ "
DSP データリード時、WRITE="L" としても ACK="H" とならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □０３□ "
DSP データリード時、REQ="L" としても ACK="L" とならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □０４□ "
DSP データライト時、WRITE="H" としても ACK="H" とならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □０５□ "
DSP データライト時、REQ="L" としても ACK="L" とにならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □０６□ "
DSP スペシャルコードブート時、DSP リセットを実行しても
BUSY ポートが "L" にならない
" □ ＤＳＰ1 □ ＥＲＲＯＲ □１１□ "
DSP スペシャルリードコマンド発行前に、BUSY ポートが "L" にならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □１２□ "
DSP バージョンリード前に、BUSY ポートが "L" にならない " □ ＤＳＰ1 □ ＥＲＲＯＲ □１３□ "
④DSP 2がNG
DSP コードブート時、DSP リセットを実行しても BUSY ポートが
"L" にならない
" □ ＤＳＰ2 □ ＥＲＲＯＲ □０１□ "
DSP コマンド発行前に、BUSY ポートが "L" にならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □０２□ "
DSP データリード時、WRITE="L" としても ACK="H" とならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □０３□ "
DSP データリード時、REQ="L" としても ACK="L" とならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □０４□ "
DSP データライト時、WRITE="H" としても ACK="H" とならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □０５□ "
DSP データライト時、REQ="L" としても ACK="L" とにならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □０６□ "
DSP スペシャルコードブート時、DSP リセットを実行しても
BUSY ポートが "L" にならない
" □ ＤＳＰ2 □ ＥＲＲＯＲ □１１□ "
DSP スペシャルリードコマンド発行前に、BUSY ポートが "L" にならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □１２□ "
DSP バージョンリード前に、BUSY ポートが "L" にならない " □ ＤＳＰ2 □ ＥＲＲＯＲ □１３□ "
⑤SUB/DSP共に
OK
( 表示せずにバージョン表示を行う )
