DN-D4500

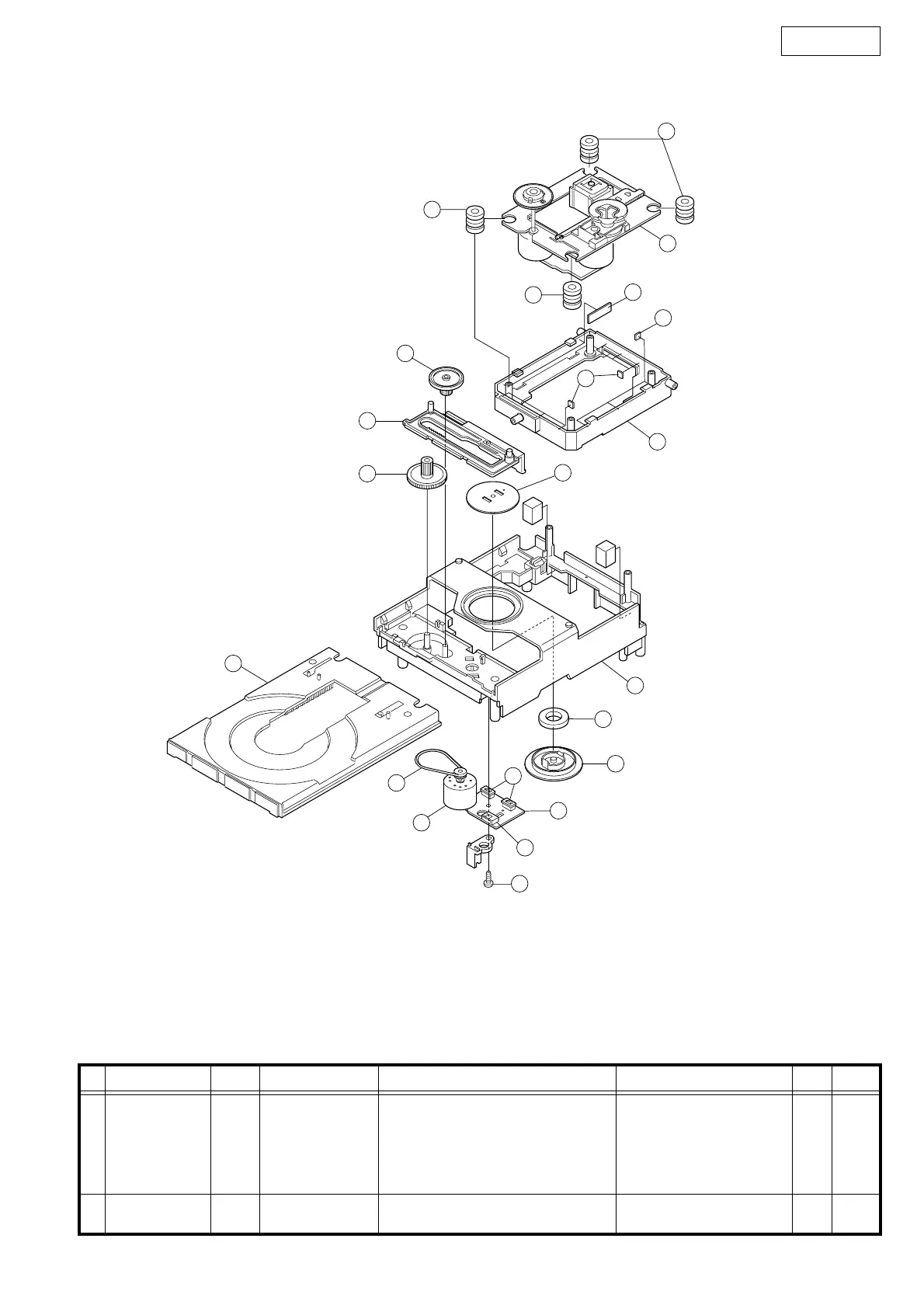

EXPLODED VIEW OF CD MECHANISM UNIT (CD11FTA3N)
PARTS LIST OF CD MECHANISM UNIT
＊本表に記載されている部品は、補修用部品のため製品に使用している部品とは一部、形状、寸法などが異なる場合があります。
＊ The parts listed below are for maintenance only, might differ from the parts used in the unit in appearances or dimensions.
＊"nsp" 印の部品は常時在庫していませんので供給に長時間を要することがあります。場合によっては、供給をお断りする場合があります。
＊ Part indicated with the mark “nsp” are not always in stock and possibly to take a long period of time for supplying, or in some case supplying of part may be refused.
Ref. No. nsp Part No. Part Name Remarks Q'ty New
1 nsp 00D 964 0009 006 FRAME CHASSIS 1
2 nsp 00D 964 0009 103 MAGNET PLATE 1
3 00D 964 0009 200 RUBBER CUSHION 2
4 00D 964 0009 307 RUBBER CUSHION 2
5 nsp 00D 964 0009 404 MAGNET HOLDER 1
6 00D 964 0009 501 DRIVE GEAR 1
7 00D 964 0009 608 SLIDE GEAR 1
4
20
3
3
17
16
11
16
8
7
6
2
1
10
5
9
12
13
19
14
18
15
