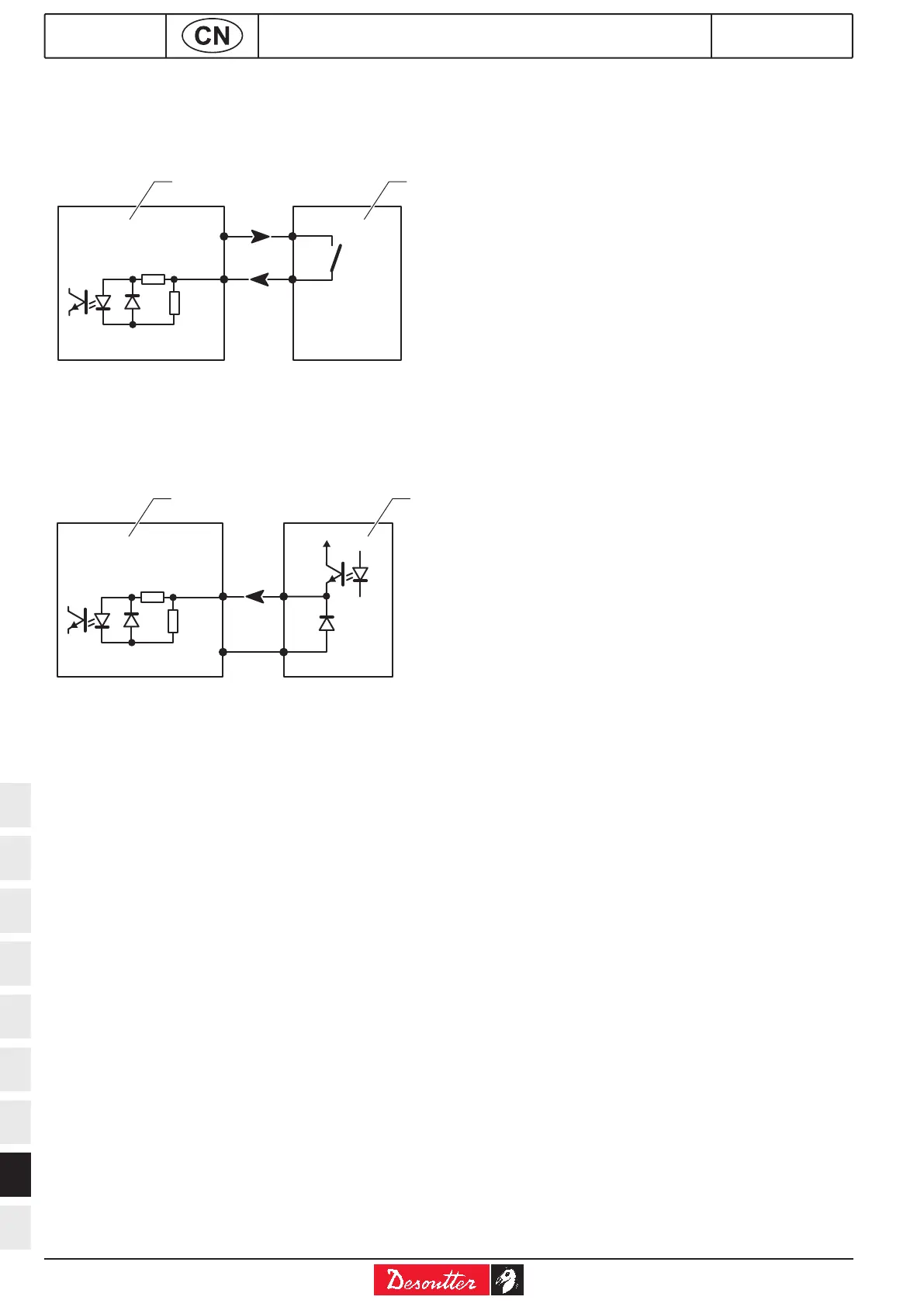

5.6.3.1 - PLC 输出电路以及 CVIC 输入电路
有两种配置可供选择。
 CVIC 24V 电路被用作 PLC 继电器板的共用电
路。
+24V
5.6kΩ
2.7kΩ
21
CVIC PLC
图例
1 控制器输入电路
2 PLC 输出电路
 默认配置中，PLC 24V 信号被发送到控制器的输
入电路。
+24V PLC
5.6kΩ
2.7kΩ
0V
0V
21
CVIC PLC
图例
1 控制器输入电路
2 PLC 输出电路
输入电路为 CEI 1131-2 标准 II 型
（各输入端子均为24 V / 13 mA）。
