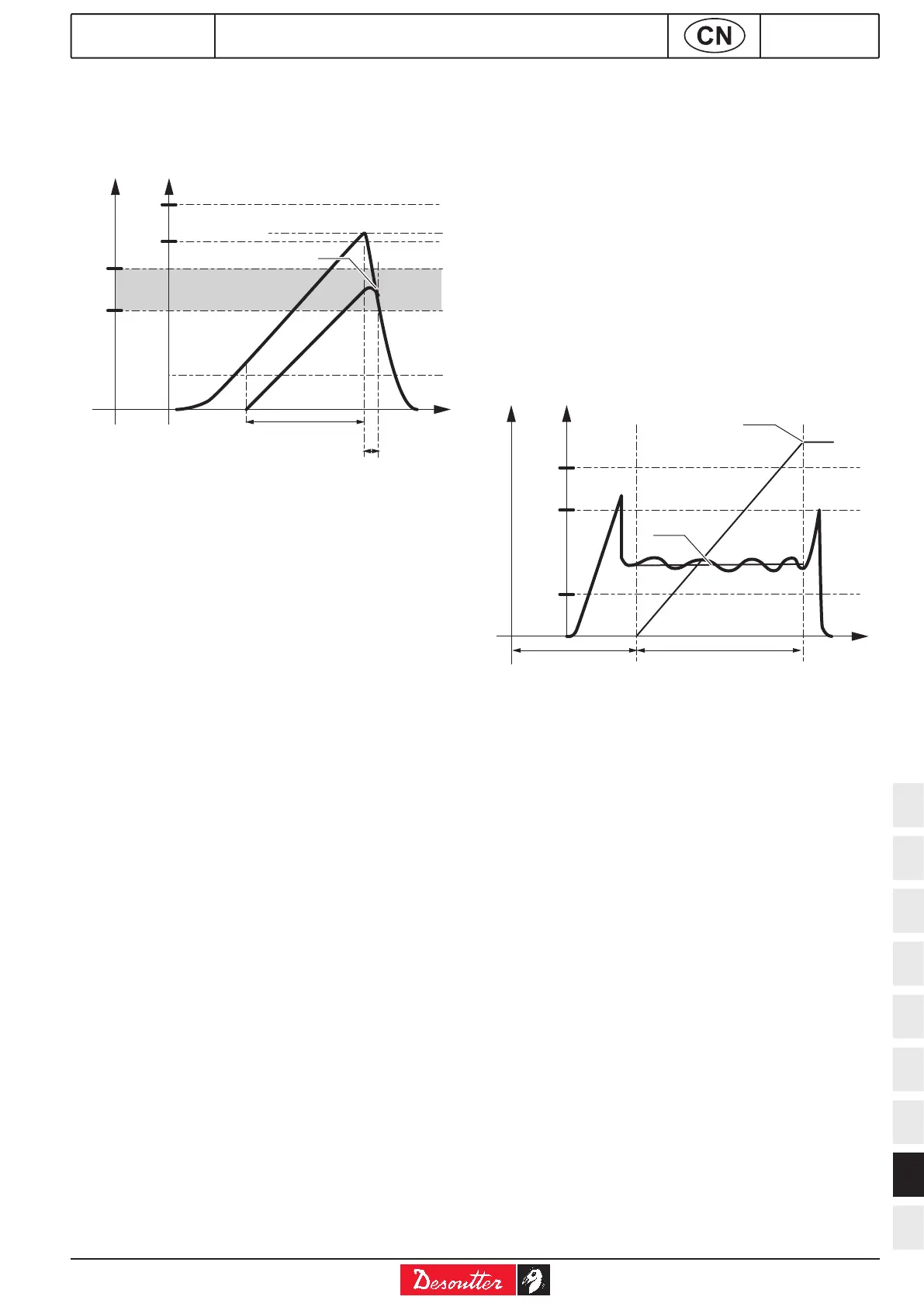

9.3 - 配合扭矩监视的转角控制策略
使用该策略，CVIC II 可以在超过转角阈值后的范围
内对工具转角进行精确控制，例如可以使螺栓的拧
紧转角达到 N°。
扭矩转角
时间
最终扭矩
最终扭矩
转角阈值
最大值
最小值
最大值
最小值
在作业轴反扭转阶段
（至转角阈值）测量的转角
拧紧+作业轴扭转
系统记录的测量值为：
最终扭矩和最终转角
作业轴停转：
 若转角 ≥ 目标转角
 或扭矩 ＞ 最大扭矩
生成“接受”报告：
 若最小扭矩 ＜ 最终扭矩 ＜ 最大扭矩
 若最小转角 ＜ 最终转角 ＜ 最大转角
9.4 - 预紧扭矩控制策略
预紧扭矩阶段使操作者得以检查联接件的残余扭矩
（预紧扭矩）。造成剩余扭矩的情况之一是螺纹由
自攻螺钉形成。
这有助于获知螺纹是否在要求的转数内正确形成，
防止出现锁紧过早或攻丝不足的现象。
初始的延时使操作者得以在工具转速稳定后再开始
读取数据。
系统最终记录的测量值是数据采集阶段内扭矩值的
平均值。
电机停止转动时，系统立即停止扭矩和转角数据的
采集。
这样，电机停止时的扭矩脉冲就被排除在数据采集
阶段之外。
扭矩转角
时间
平均扭矩
目标转角
最大值
最小值
安全值
时间或角度上升延时 数据采集
作业轴停转：
 若转角 ≥ 目标转角
 或扭矩 ≥ 安全扭矩
生成“接受”报告：
 若最小扭矩 ≤ 扭矩 ≤ 最大扭矩
