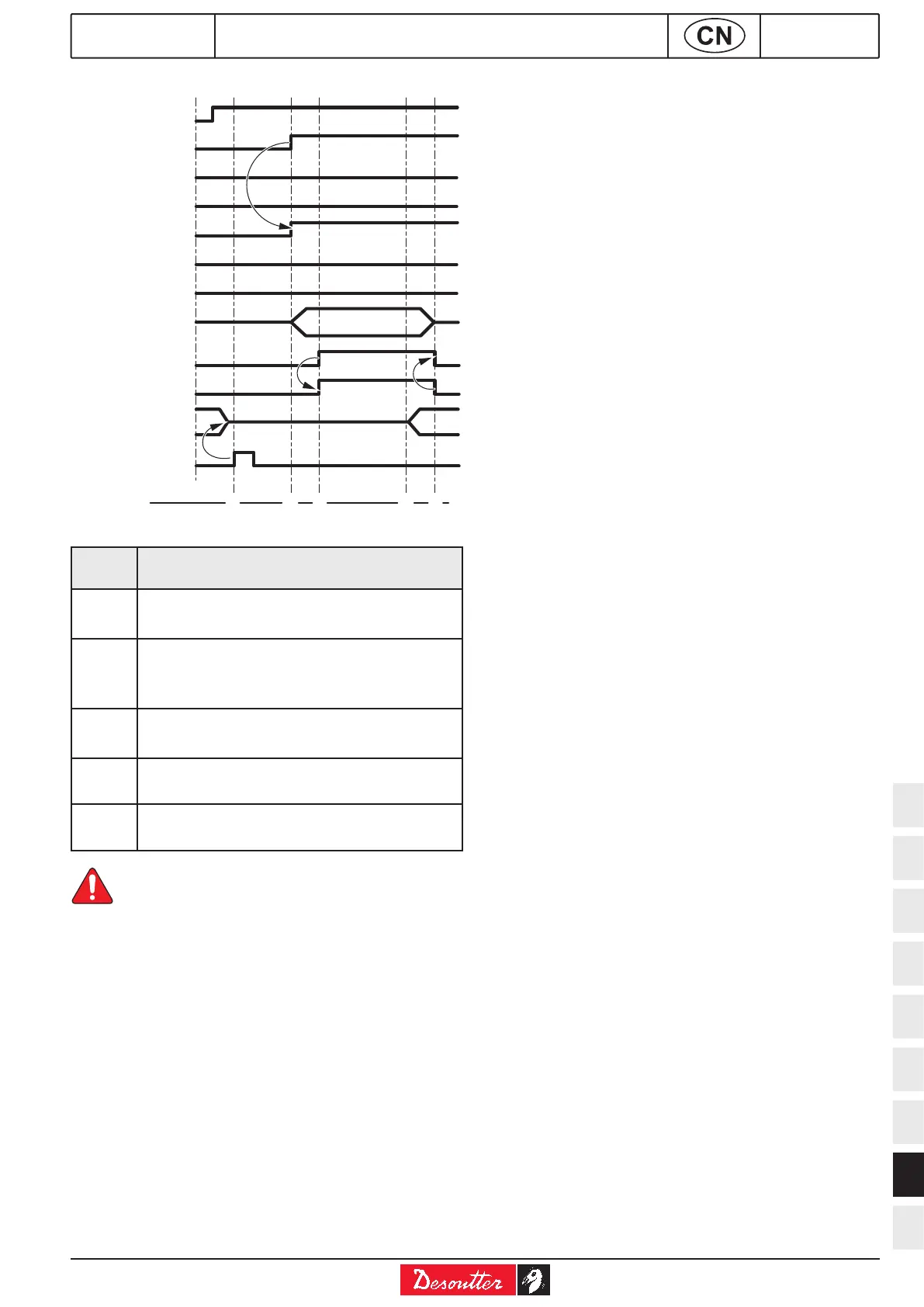

10.2 - 作业循环时点图

作业阶段

1 2 3 4 5

准备就绪

作业循环 1

作业循环 2

作业循环 4

作业循环确认 1

作业循环确认 2

作业循环确认 4

主轴确认生效

启动作业循环

循环运行中

“接受”/“拒绝”报告

复位

时间阶

段

内容

PLC 发出“复位”信号 → 使报告复位（该

PLC 指令非必需）。

控制器接收第 1 个作业循环 → 对第 1 个“

作业循环确认”信号确认生效（如果编程设

置该作业循环）。

控制器接收“启动作业循环”信号 → 对“作业

循环运行中”信号确认生效

4 作业循环结束，控制器对“接受”或“拒绝”报

告确认生效，并将其发送给 PLC。

5 “作业循环运行中”信号恢复为 0，系统的所

有操作结束。

为了优化作业循环时间，可以使 PLC 或

数控系统与“‘接受’报告”信号或“‘拒绝’报

告”信号同步，但拧紧系统只有在“作业循

环运行中”信号复位之后才会再次准备接

收新指令（如“复位”等）。
