原文取扱説明書

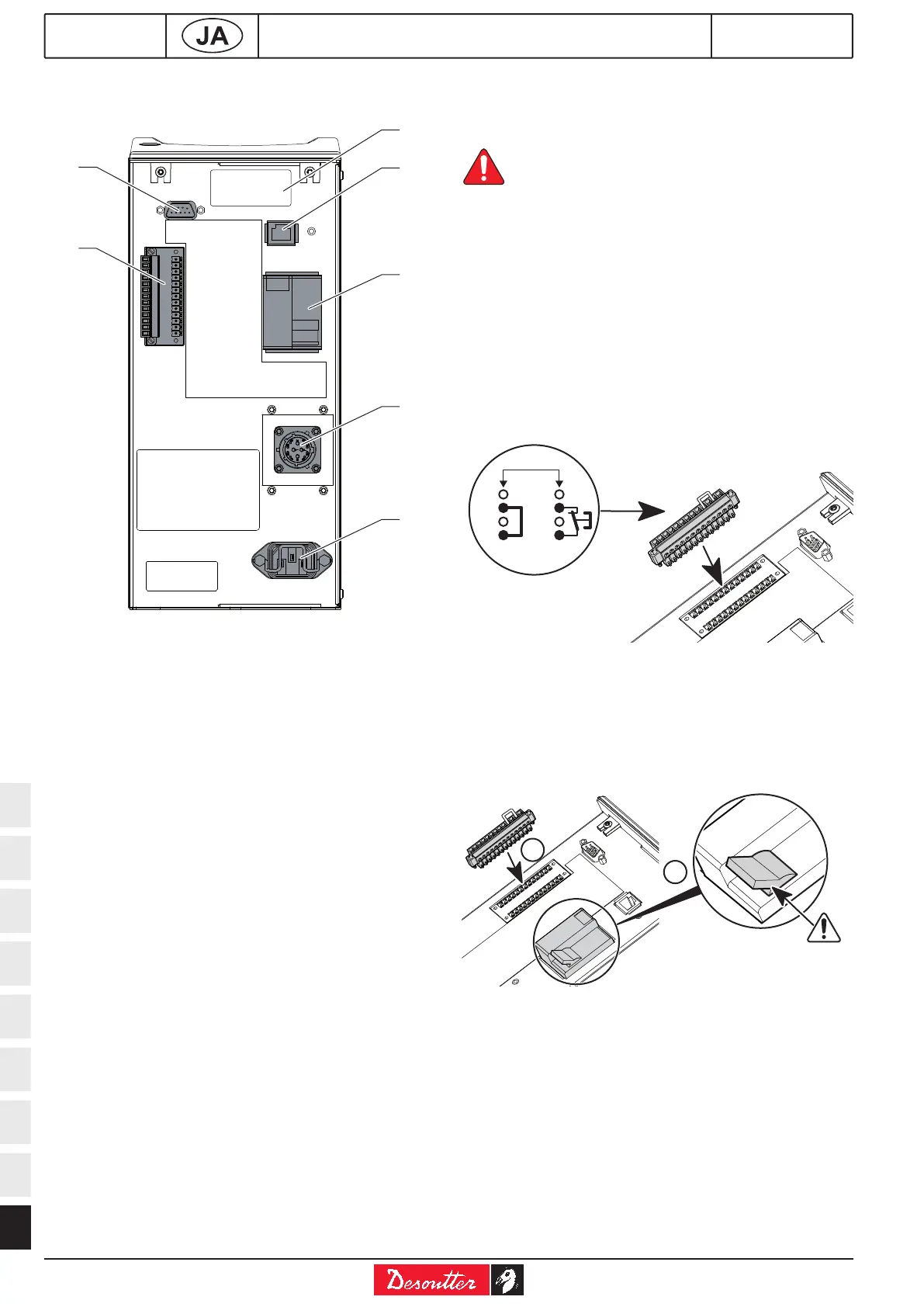

3.5 - ボトムパネル
1
3
4
5
6
2
7
凡例・説明文
1 RS232 ポート, SubD 9 ポイント:PC 接続、バーコー
ド、またはプリンタ
PC ケーブル: P.N. 6159170470。
プリンターケーブル: P.N. 6159170110。
2 イーサネットポート
3 PLC またはインジケータボックスあるいはソケット
トレー接続、8 インプット / 8 アウトプット コネク
タ、STOP シグナルを防ぐ
4 ON / OFF スイッチ、現在の保護と設置故障保護を
超えて
5 ツールコネクション
6 主電源差込口
7 フィールドバスモジュール (オプション)
4 - 初期スタートアップ
4.1 - インストール
スイッチを入れる前に、コントローラが
正しく、マニュアルの 4 ページの「安全
のための指示に」したがってインストー
ルされていることを確認してください。
4.1.1 - STOP シグナル
「STOP」シグナルが、コントローラのインプット
コネクタに正しく接続されていることを確認して
ください。
非常停止はPLC、または、締め付けステーション
に近いプッシュボタンに接続されることが出来ま
す。
接続されていない場合、ジャンパーが正しい位置
にあるか確認してください。
1
2
OR
3
4
1
1
13
2
3
4
STOP（非常停止）を触ると、電力回路が無効にな
ります。携帯式ツールを使用する場合は、"STOP"
（緊急停止）を配線することをお勧めしますが、
固定式ツールの場合は絶対に配線しなければなら
ないことに注意してください。
4.1.2 - スイッチ OFF
OFF
1
2
