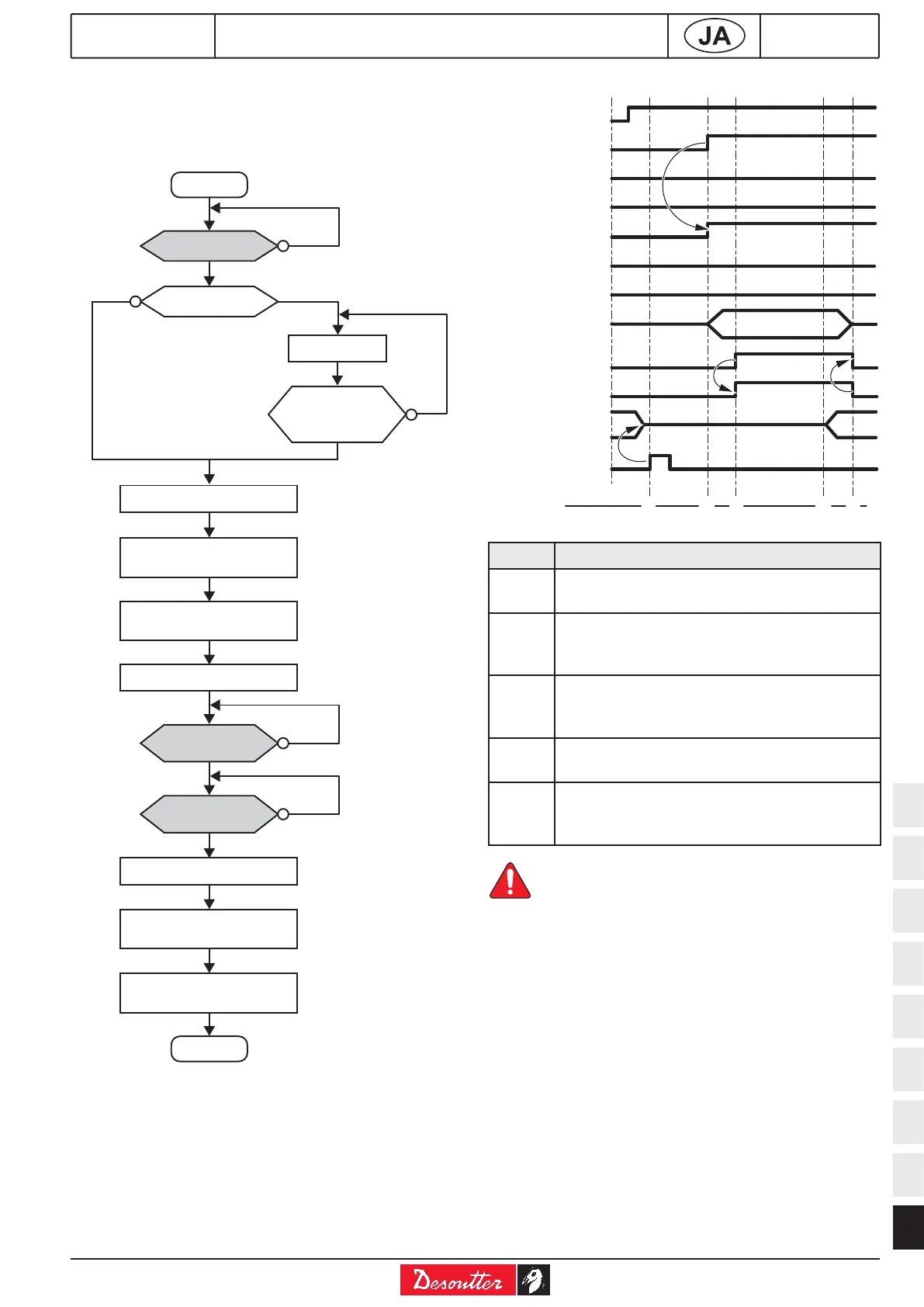

10.2 - サイクルのタイミング図
段階
1 2 3 4 5
準備完了
サイクル1
サイクル2
サイクル4
サイクル受取り 1
サイクル受取り 2
サイクル受取り 4
スピンドル有効化
サイクル開始
サイクル中
受け入れ/拒否 報告
リセット
位相 指定
1 システムのすべての操作が終わると " イ
ン・サイクル" 号がゼロに戻る
2 コントローラが受け取るサイクル数1 -›
サイクル受取り数1 が利用可能 (サイクル
がプログラムされている場合)
3 コントローラによるサイクルno.1の受け
入れ--" サイクル承認no.1の確認(サイク
ルがプログラミングされている場合)
4 コントローラによる" サイクル開始" の受
け入れ --"" イン・サイクル" 信号を確認
5 サイクルの終わりに、コントローラが
PLC に送られるリポートを” 合格” にする
か” 不合格” にするかを評定
サイクル時間を最適化すると、PLC ま
たはデジタル制御が" 合格リポート" ま
たは" 不合格リポート" 信
号によって同期化されますが、締めシス
テムは、" イン・サイクル" 信号が落ち
るまで、新しいコマンド
（リセットなど）を受け付けません。
10 - サイクルの流れ図とタイミ
ング図
10.1 - サイクルの流れ図
開始
終了
いいえ
いいえ
いいえ
はい
準備完了 = 1
外部リセット
受け入れ報告
と拒否報告 = 0
いいえ
サイクル中開始
サイクル = 1
リセット = 1
サイクル数選択
いいえ
サイクル中サ
イクル = 0
開始サイクル = 1
読み取り (オプション)
“サイクリ受け取り”
読み取り結果
OK / NOK
読み取り (必要な場合)
デジタル結果
開始サイクル = 0
スピンドル有効化 = 1
(必要な場合)
