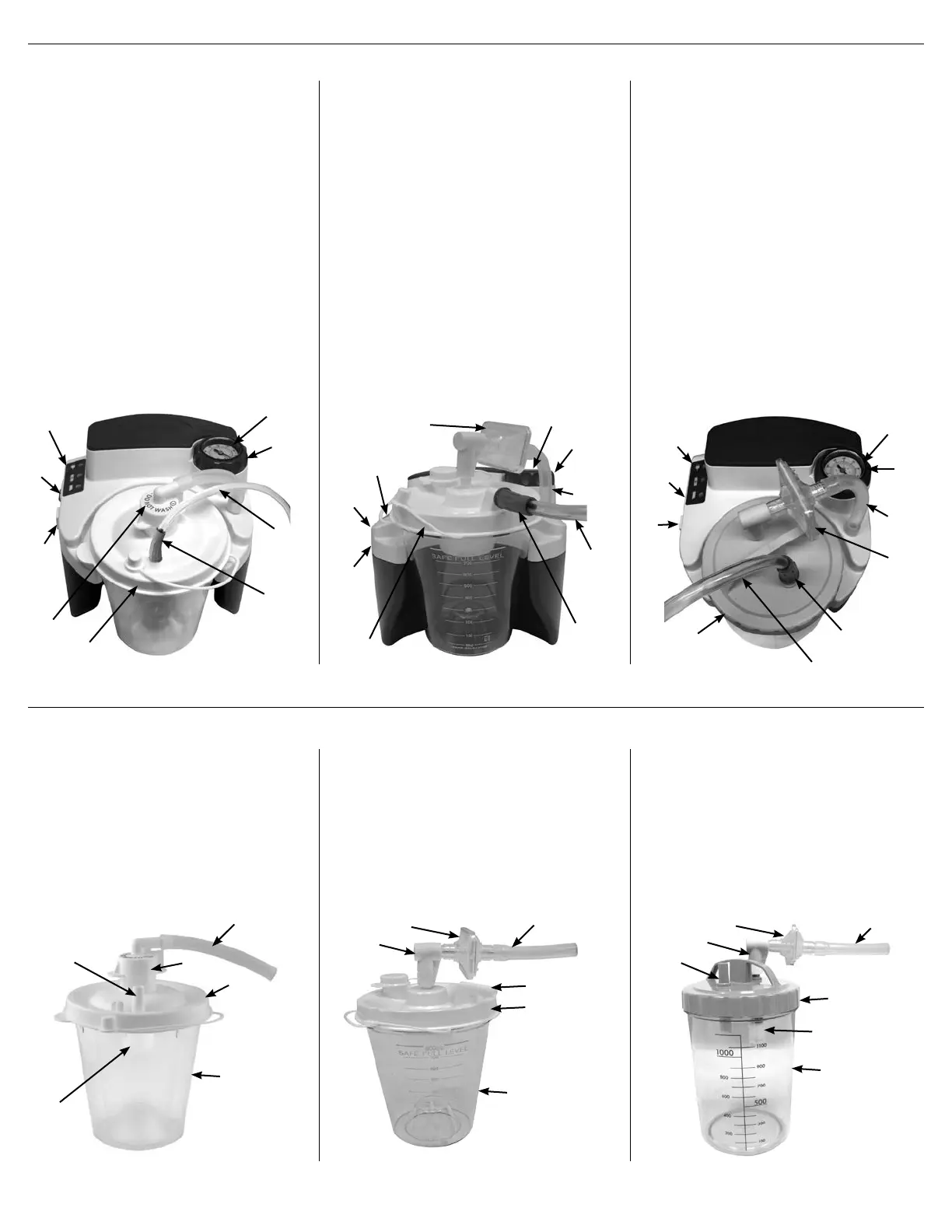

PARTES IMPORTANTES
Recipiente descartable con cartucho de ltro
interno y protección para salpicaduras
1. Tubos de conexión de 11,43 cm (4-1/2 pulg.)
2. Cartucho de ltro (No mojar)
3. Tapa
4. Tarro
5. Protección para salpicaduras
6. Conector del tubo para el paciente
Recipiente descartable con ltro
antibacteriano externo
1. Tubos de conexión de 8,57 cm (3-3/8 pulg.)
2. Conector del tubo para el paciente
3. Tapa
4. Tarro
5. Codo de conexión
6. Filtro antibacteriano
Recipiente reutilizable con ltro
antibacteriano externo
1. Tubos de conexión de 11,43 cm (4-1/2 pulg.)
2. Tapa con junta tórica
3. Válvula de control de ujo
4. Tarro
5. Conector del tubo para el paciente
6. Codo de conexión
7. Filtro antibacteriano
1
5
3
6
2
4
7
1
2
5
3
4
6
1
5
2
4
6
3
Unidad de succión de la serie 7314 de DeVilbiss Vacu-Aide QSU
6
1
4
2
7
8
9
5
3
7
1
5
2
8
9
10
6
4
3
con recipiente descartable y cartucho de
ltro interno
1. Manómetro de vacío
2. Perilla del regulador de vacío
3. Tubo para el paciente de 6 pies (183 cm)
4. Conector del tubo para el paciente
5. Contenedor desechable con tapa (apagado
otante incorporado en la tapa) y cartucho de
ltro
6. Cartucho de ltro con tubos de 11,43 cm (4-1/2
pulg.)
7. Entrada de corriente CC (al costado)
8. Interruptor de corriente
9. Luces de alimentación LED
Adaptador de CA a CC (no se muestra)
Cable de CC (no se muestra) opcional
Batería interna recargable (no se muestra) solo la
serie 7314P
Estuche portátil (no se muestra) solo la serie 7314
con recipiente descartable y ltro
antibacteriano externo
1. Manómetro de vacío
2. Perilla del regulador de vacío
3. Tubos de conexión de 8,57 cm (3-3/8 pulg.)
4. Tubo para el paciente de 6 pies (183 cm)
5. Conector del tubo para el paciente
6. Contenedor desechable con tapa (apagado
otante incorporado en la tapa)
7. Entrada de corriente CC (al costado)
8. Interruptor de corriente
9. Luces de alimentación LED
10. Filtro antibacteriano externo
Adaptador de CA a CC (no se muestra)
Cable de CC (no se muestra) opcional
Batería interna recargable (no se muestra) solo la
serie 7314P
Estuche portátil (no se muestra) solo la serie 7314
con recipiente reutilizable y ltro
antibacteriano externo
1. Manómetro de vacío
2. Perilla del regulador de vacío
3. Tubos de conexión de 11,43 cm (4-1/2 pulg.)
4. Filtro antibacteriano externo
5. Conector del tubo para el paciente
6. Tubo para el paciente de 6 pies (183 cm)
7. Tapa
8. Entrada de corriente CC (al costado)
9. Interruptor de corriente
10. Luces de alimentación LED
Adaptador de CA a CC (no se muestra)
Cable de CC (no se muestra) opcional
Batería interna recargable (no se muestra) solo la
serie 7314P
Estuche portátil (no se muestra) solo la serie 7314
