DeVilbiss 7314P-D - Page 24

FR - 24 A-7314

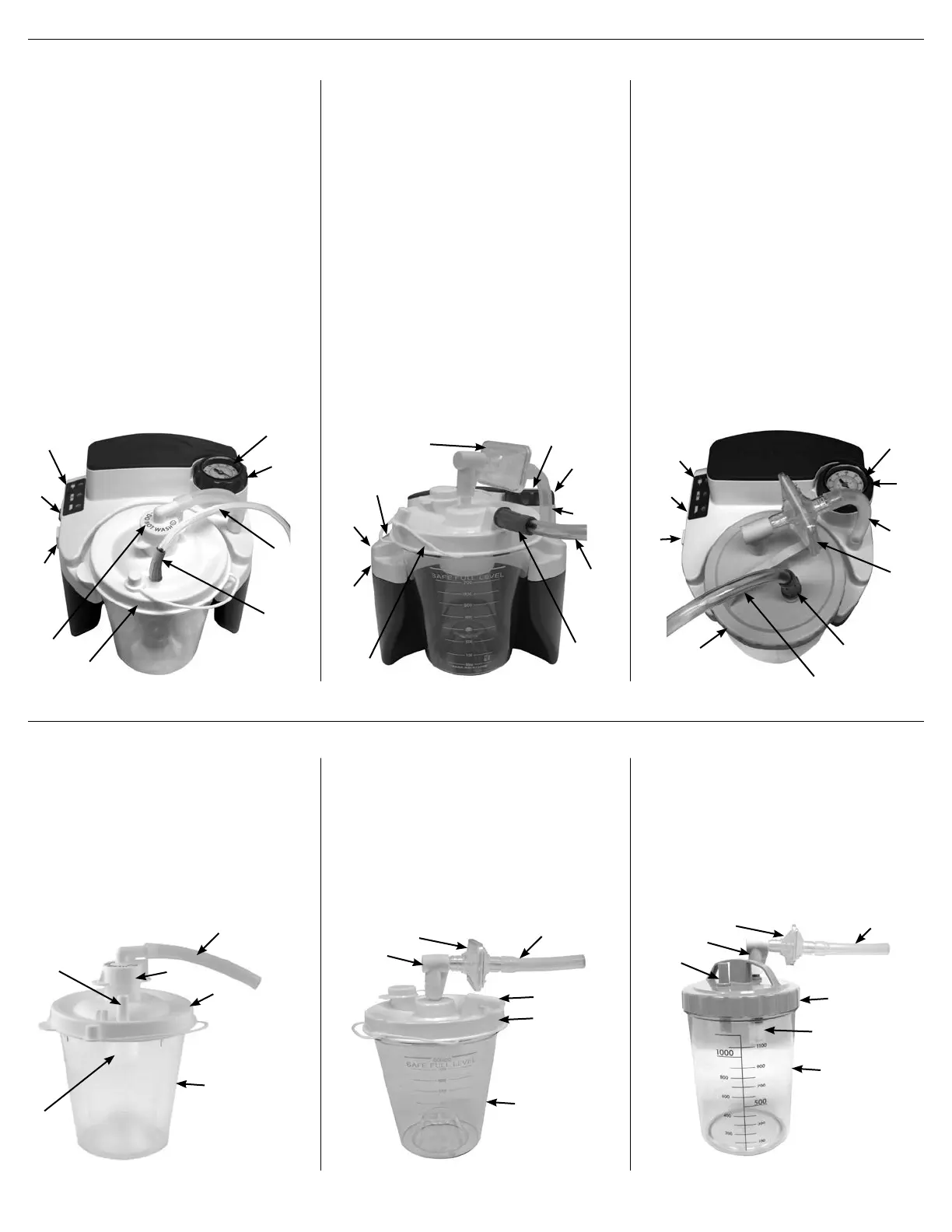

PIÈCES IMPORTANTES
Récipient jetable avec cartouche de ltration
interne et capot de protection
1. Tuyau de raccordement de 11,43 cm (4½ po)
2. Cartouche de ltration (Ne pas exposer à
l’humidité)
3. Couvercle
4. Bocal
5. Capot de protection
6. Connecteur de tube pour patient
Récipient jetable avec ltre antibactérien
externe
1. Tuyau de raccordement de 8,57 cm (3⅜ po)
2. Patient tubing connector
3. Couvercle
4. Bocal
5. Raccord coudé
6. Filtre antibactérien
Récipient réutilisable avec ltre antibactérien
externe
1. Tuyau de raccordement de 11,43 cm (4½ po)
2. Couvercle équipé de joint torique
3. Valve de débordement
4. Bocal
5. Valve de débordement
6. Raccord coudé
7. Filtre antibactérien
1
5
3
6
2
4
7
1
2
5
3
4
6
1
5
2
4
6
3
L’unité d’aspiration DeVilbiss Vacu-Aide QSU Série 7314
6
1
4
2
7
8
9
5
3
7
1
5
2
8
9
10
6
4
3
avec récipient jetable et cartouche de
ltration interne
1. Vacuomètre
2. Bouton régulateur de dépression
3. Tuyau de 1,82 m (6 feet) pour patient
4. Connecteur de tube pour patient
5. Récipient jetable avec un couvercle (otteur
d’arrêt incorporé dans le couvercle) et une
cartouche de ltration.
6. Cartouche de ltration avec un tube de 11,43
cm (4½ po)
7. Arrivée secteur DC (sur le côté)
8. Commutateur d’alimentation
9. Voyants d’alimentation
Adaptateur universel CA/CC (non illustré)
Câble d’alimentation CC (non illustré) en option
Batterie rechargeable interne (non montré) Série
7314P uniquement
Mallette de transport (non montré) Série 7314P
uniquement
avec récipient jetable et ltre antibactérien
externe
1. Vacuomètre
2. Bouton régulateur de dépression
3. Tuyau de raccordement de 8,57 cm (3⅜ po)
4. Tuyau de 1,82 m (6 feet) pour patient
5. Connecteur de tube pour patient
6. Récipient jetable avec un couvercle (otteur
d’arrêt incorporé dans le couvercle)
7. Arrivée secteur DC (sur le côté)
8. Commutateur d’alimentation
9. Voyants d’alimentation
10. Filtre antibactérien externe
Adaptateur universel CA/CC (non illustré)
Câble d’alimentation CC (non illustré) en option
Batterie rechargeable interne (non montré) Série
7314P uniquement
Mallette de transport (non montré) Série 7314P
uniquement
avec récipient réutilisable et ltre
antibactérien externe
1. Vacuomètre
2. Bouton régulateur de dépression
3. Tuyau de raccordement de 11,43 cm (4½ po)
4. Filtre antibactérien externe
5. Connecteur de tube pour patient
6. Tuyau de 1,82 m (6 feet) pour patient
7. Couvercle
8. Arrivée secteur DC (sur le côté)
9. Commutateur d’alimentation
10. Voyants d’alimentation
Adaptateur universel CA/CC (non illustré)
Câble d’alimentation CC (non illustré) en option
Batterie rechargeable interne (non montré) Série
7314P uniquement
Mallette de transport (non montré) Série 7314P
uniquement
7
5
6
10
1
4
8
3
2
9
