MG6-OLVERT-3B Rev 0 12/30/99 8-FR
Si le taux d’humidité dans la pièce est élevé, un filtre à air
peut être installé pour éliminer l’excès d’humidité. Suivez
attentivement le mode d’emploi sur l’emballage du filtre
pour en assurer l’installation adéquate. Il doit être installé
aussi près que possible de l’accessoire.
Le compresseur d’air doit être aussi près des sorties d’air
que possible afin d’éviter les tuyaux trop longs. Ne pas
placer le compresseur d’air là où il y a une chaleur intense.
Ne pas utiliser de rallonge. Pour éviter la baisse de tension
et une perte de puissance du moteur, utilisez un boyau d’air
supplémentaire plutôt qu’une rallonge.
Une tension trop
faible peut causer des dommages au moteur.

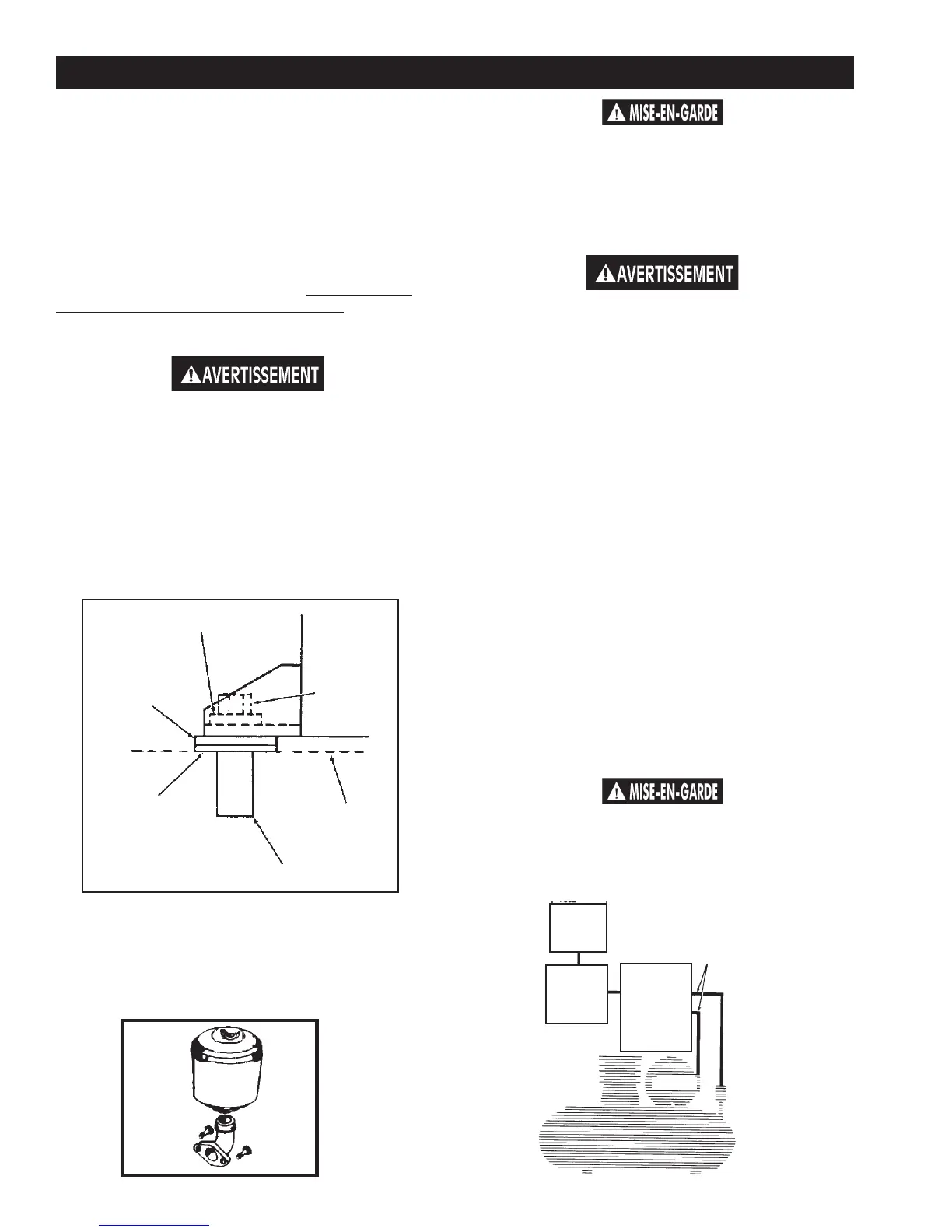

Méthodes d’ancrage du compresseur d’air
LA VIBRATION PEUT AFFAIBLIR LE RÉSERVOIR
D’AIR ET PROVOQUER UNE EXPLOSION. LE
COMPRESSEUR DOIT ÊTRE MONTÉ
ADÉQUATEMENT TEL QUE MONTRÉ PLUS
BAS.
Le compresseur d’air doit être boulonné au sol. Des
perforations pour les boulons ont été faites au bas des
pattes. Montez le compresseur d’air sur une base solide et
à niveau. Placez le compresseur de façon à ce que son
poids soit réparti uniformément sur les quatres pattes. Au
besoin, utilisez des cales d’espacement solides.
RONDELLE PLATE DE 3/8 PO (9,5 MM) (FOURNIE
SUR LES PATTES DANS L’EMBALLAGE)
RONDELLE ISOLANTE
CALE D’ESPACEMENT
SOUS LA RONDELLE
ISOLANTE AU BESOIN
(NON FOURNIE)
VIS EN BOIS À TÊTE CARRÉE
D’ANCRAGE POUR CIMENT (NON FOURNIE)
NIVEAU DU
PLANCHER
VIS EN BOIS À TÊTE
CARRÉE DE 3/8 PO
(9,5 MM)
(NON FOURNIE)
FORCE DE TENSION
DE 5 À 7 LB-PI
Instructions sur le câblage
Effectuez le câblage électrique en respectant les instruc-
tions suivantes :
UNE MISE À LA TERRE INADÉQUATE PEUT
CAUSER UN CHOC ÉLECTRIQUE. LE CÂBLAGE
DU MANOSTAT ET DU MOTEUR ÉLECTRIQUE
DOIT ÊTRE EFFECTUÉ PAR UN ÉLECTRICIEN
QUALIFIÉ CONFORMÉMENT AUX CODES ET À
LA RÉGLEMENTATION SUR L’ÉLECTRICITÉ AU
PLAN MUNICIPAL ET NATIONAL.
Installez le compresseur aussi près de la source
d’alimentation électrique principale que possible. Ceci
permet d’éviter d’utiliser un câblage électrique long à partir
de la source d’alimentation ; un câblage long peut causer
une perte de puissance du moteur. Lors de la connexion de
câbles, il faut s’assurer que :
1. L’intensité nominale de la boîte électrique est
adéquate.
2. Le fil conducteur d’alimentation a les mêmes
caractéristiques électriques (tension, cycle et phase)
que le moteur.
Voir le tableau des spécifications dans le Livret des pièces
de l’appareil.
REMARQUE : CES APPAREILS NE
COMPRENNENT AUCUN CÂBLAGE EN RAISON
DES EXIGENCES TRÈS VARIÉES SELON LES
INSTALLATIONS.
Le câblage doit fournir aux bornes du moteur lors du
démarrage une tension de plus ou moins 10 % de la tension
figurant sur la plaque signalétique du moteur. Voir le code
sur l’électricité municipal pour connaître le calibre de fils et
la longueur de fils maximale qui sont recommandés ; un fil
de calibre insuffisant soutire un taux élevé d’ampères et
surchauffe le moteur.
Le câblage électrique doit être situé loin des
surfaces chaudes telles que la tête du
compresseur, le cylindre ou le tube de sortie du
compresseur.
Câblage caractéristique d’un compresseur d’une
capacité de 60 et 80 gallons
INSTALLATION (suite)
Installation du filtre à air
(si compris)
Fixer le raccord coudé à la pompe à l’aide des boulons
fournis. Bien les serrer. Insérer l’extrémité filetée de
l’ensemble de filtre à air dans le raccord coudé et bien la
serrer.
SECTIONNEUR
À FUSIBLES
OU
DISJONCTEUR
(MURAL)
BOÎTE À
FUSIBLES
PRINCIPALE
CONDUITE DE LIQUIDE
SOUPLE EN MÉTAL AVEC
CONDUCTEUR DE TERRE.
MOTEUR
MANOSTAT
Ne pas utiliser le compresseur sans le filtre à air
car ceci entraînera des dommages au
compresseur.
DÉMARREUR
MAGNÉTIQUE AVEC
DÉCLENCHEUR DE
SURCHARGE
THERMIQUE POUR
LA PROTECTION DU
MOTEUR(SI
NÉCESSAIRE, VOIR
LE GUIDE DES
PIÈCES DU
FABRICANT)
