Page 21SB-2-658-D
INSTALLATION
Important : Afin d’assurer que ce
matériel parvienne au consomma-
teur en parfait état, on applique un
revêtement de protection. Rincer
abondamment l’appareil dans un
solvant adéquat avant de l’utiliser.
1. Fixer le tuyau d’alimentation en air au
raccord (13). On recommande d’utiliser
un tuyau de 8 mm d’alésage. Le tuyau
doit être conducteur et la mise à la terre
du pistolet pulvérisateur doit être vérifié à
l’aide d’un ohmmètre. Une résistance
inférieure à 10
6
ohms est recommandée.
2. Le débit d’air doit être régulé et filtré.
3. Fixer le module du réservoir en le vissant
à l’orifice d’alimentation en liquide du
pistolet pulvérisateur. Resserrer à l’aide
d’une clé.
FONCTIONNEMENT
1. Suivre les directives du fabricant du produit
d
e revêtement concernant la dilution.
2
. Remplir le réservoir avec la quantité de
produit requis. Ne pas remplir le réservoir
d
u vaporisateur à plus de 2,5 cm (1 po)
du sommet. NE PAS TROP REMPLIR.
3. Fixer le couvercle du réservoir.
4. Tourner la vis de réglage du pointeau (7)
d
ans le sens des aiguilles d’une montre
p
our prévenir les mouvements.
5
. Tourner la soupape de diffusion (5) dans
le sens contraire des aiguilles d’une
m
ontre pour l’ouvrir entièrement.
6
. Régler la pression d’aspiration (consulter
les caractéristiques pour connaître les
r
églages recommandés) à l’orifice
d’admission du pistolet, en appuyant sur
la détente (il est recommandé d’utiliser le
m
anomètre facultatif figurant dans les
accessoires).
7
. Tourner la vis de réglage du pointeau
dans le sens contraire des aiguilles d’une
m
ontre jusqu’à ce que le premier filet soit
visible.
8. Vérifier la pulvérisation. Si le fini est trop
sec, réduire le débit d’air en diminuant la
p
ression d’aspiration ou en réglant la
soupape de débit d’air (14). Visser le
bouton de réglage (14) pour reduire la
pression.
9. Si le fini est trop mouillé, refermer le
bouton de réglage du pointeau (7) en le
tournant en sens horaire. Si la pulvérisa-
tion est trop grossière, augmenter la pres-
sion d’aspiration. Si elle est trop fine,
réduire la pression d’aspiration.
10. On peut réduire la dimension du jet en
tournant la soupape de diffusion (5) dans
le sens contraire des aiguilles d’une
montre.
11. Tenir le pistolet perpendiculairement à la
surface de travail. Une position courbée
ou penchée peut produire une couverture
inégale.
12. La distance de pulvérisation recom-
mandée est de 150 à 200 mm (6 à 8
pouces).
13. Vaporiser d’abord les bordures.
Superposer chaque passage d’au moins
50 %. Déplacer le pistolet à vitesse
constante.
14. Toujours couper l’alimentation en air et
évacuer la pression lorsque le pistolet
n’est pas utilisé.
ENTRETIEN PRÉVENTIF
1. Toujours couper l’alimentation en air et
é
vacuer la pression des canalisations;
débrancher du système à raccord rapide, le
c
as échéant.
2
. Retirer le couvercle du réservoir à
matériau de revêtement et vider de son
c
ontenu dans un contenant adéquat.
N
ettoyé le pistolet et le réservoir, idéale-
ment à l’aide d’une laveuse à pistolet
p
ulvérisateur. Nettoyer le réservoir.
3
. Vérifier l’orifice d’aération du couvercle et
le dispositif de protection contre les fuites
p
our s’assurer qu’ils ne sont pas bloqués.
4
. Retirer l’anneau déflecteur (1) et nettoyer.
Nettoyer tout orifice du couvercle obstrué
par du matériau à revêtement à l’aide
d
’un cure-dent. Ne jamais utiliser de tige
de métal qui risquerait d’endommager le
c
ouvercle et produire un jet déformé.
5
. S’assurer que la pointe de la buse (2) est
propre est sans dommages. Les accumu-
l
ations de peinture séchée peuvent
déformer le jet.
6. Lubrification : le pivot/la vis (6), le
p
ointeau (9) et la soupape d’air (11)
doivent être graissés à tous les jours avec
d
u lubrifiant à pistolet pulvérisateur.
REMPLACEMENT DES PIÈCES
Buse (2) et pointeau (9) : Retirer les pièces dans
l’ordre suivant : 7, 8, 9, 1 et 2. Remplacer toute
pièce usée ou endommagée et remonter dans
l’ordre inverse. Serrage recommandé de la
buse (2) : 9,5 à 12 nm (80 à100 livres-force/po).
Garniture d’étanchéité : retirer les pièces 7, 8 et
9. Dévisser la cartouche (4). Installer une
nouvelle cartouche en la serrant à la main.
Remonter les pièces 9, 8 et 7, puis resserrer la
cartouche (4) à l’aide des tricoises suffisam-
ment pour bien sceller, mais tout en permettant
le libre mouvement du pointeau. Lubrifier à
l’aide de lubrifiant à pistolet pulvérisateur.

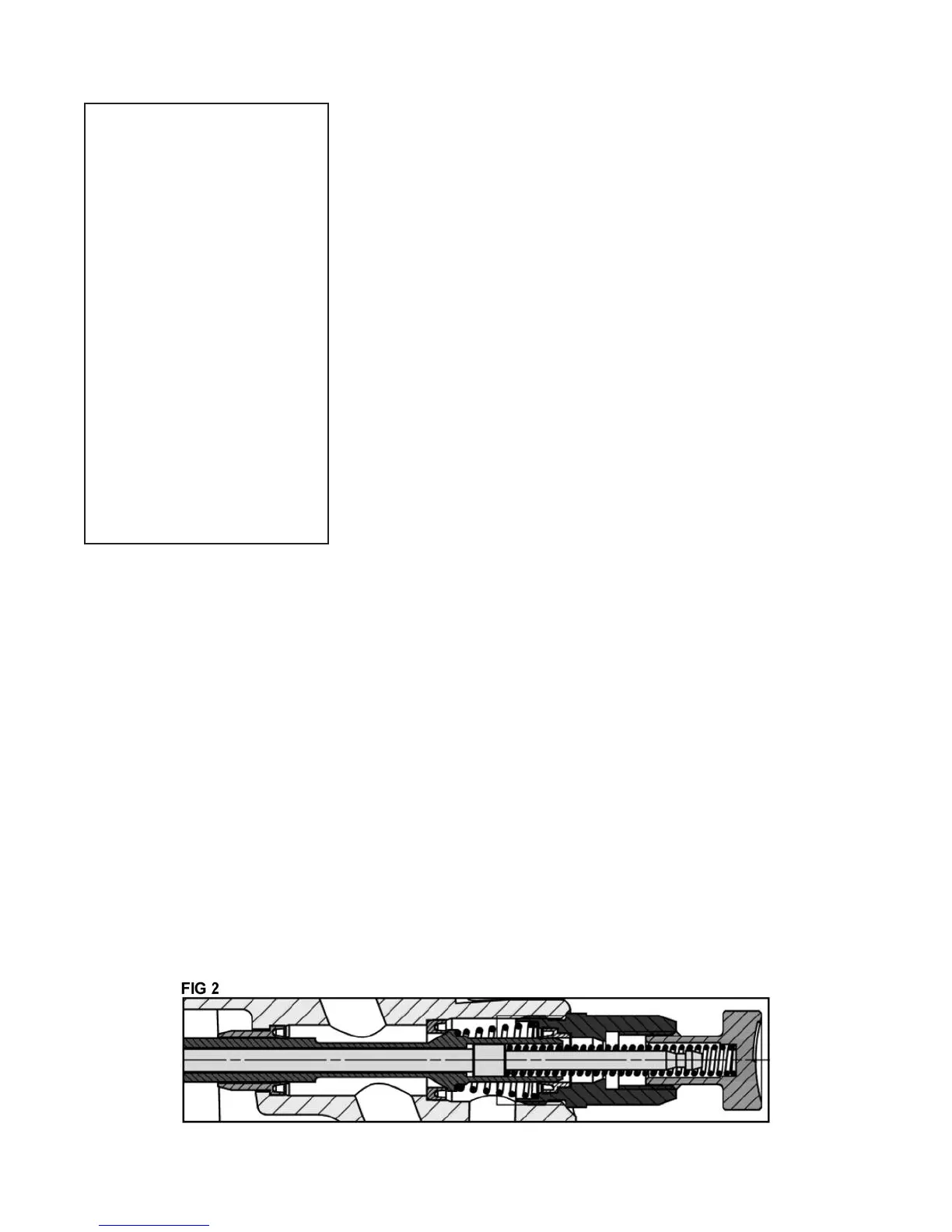

Trousse d’étanchéité de la soupape d’air (16) :
(consulter les photos 1 à 21 et la fig. 2).
Soupape de diffusion (5) : mise en garde :
toujours assurer que la soupape est en position
entièrement ouverte en tournant la vis dans le
sens contraire des aiguilles d’une montre
jusqu’au bout avant de la fixer au corps du
pistolet.
C
ARACTÉRISTIQUES
R
accord d’orifice d’admission :
u
niversel ⁄ po BSP et NPS
Pression d’aspiration statique maximum :
P
1
=
12 bars (175 psi)
P
ression d’aspiration nominale du pistolet
en appuyant sur la gâchette :
1
,2 bar (18 psi) Anneau déflecteur 505 à grand
débit à basse pression
2
bars (29 psi) 510 Anneau déflecteur
Trans-Tech
Température de fonctionnement maximum :
4
0°C
Poids du pistolet : 412 g
MATÉRIAUX DE FABRICATION
Corps du pistolet :Aluminium anodisé
Buse : Acier inoxydable
P
ointeau : Acier inoxydable
O
rifice d’alimentation/passages du liquide :
Aluminium anodisé et acier inoxydable
G
âchette : Acier nickelé
