Page 22 SB-2-658-D

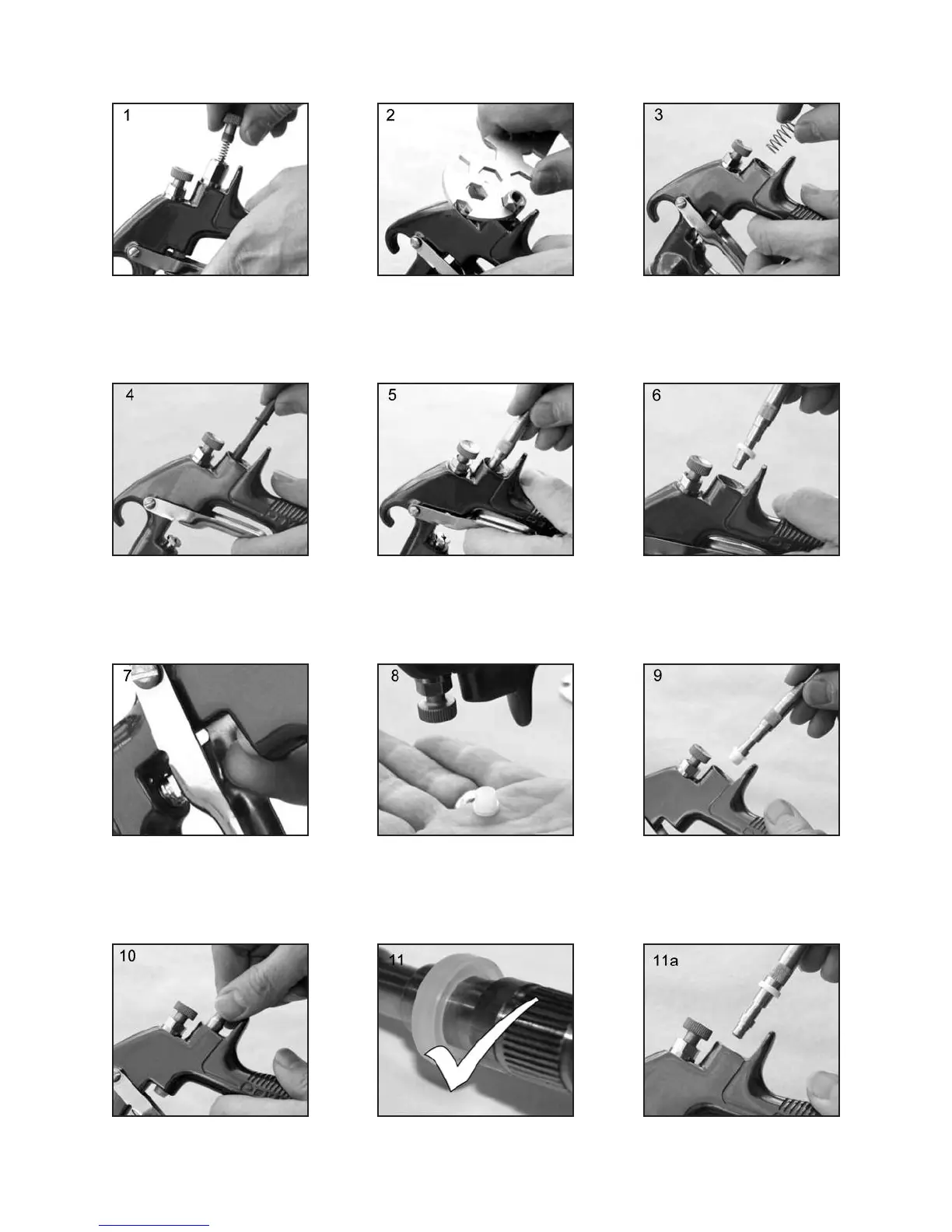

1
. Retirer le bouton de réglage (7),
le ressort (8) et le pointeau (9).
2
. Desserrer le boîtier (10). 3. Retirer le boîtier (10) et le ressort
de la soupape d’air.
4. Retirer la soupape (11). 5. À l’aide de l’outil d’entretien
SPN-7, saisir la rainure derrière
le support de la soupape.
6. Retirer le support de la soupape.
7. Pousser le joint avant de la
soupape d’air avec le doigt.
8. Retourner le pistolet et laisser le
joint tomber.
9. Installer le nouveau joint avant
sur l’outil d’entretien de façon à
ce que la rainure soit orientée
vers la poignée de l’outil.
10. Installer le nouveau joint au
corps de la soupape et appuyer
fermement pour s’assurer que le
joint est bien en place.
11. Installer le nouveau siège de
soupape sur l’outil d’entretien de
façon à ce que la rainure soit
orientée vers la poignée de
l’outil.
