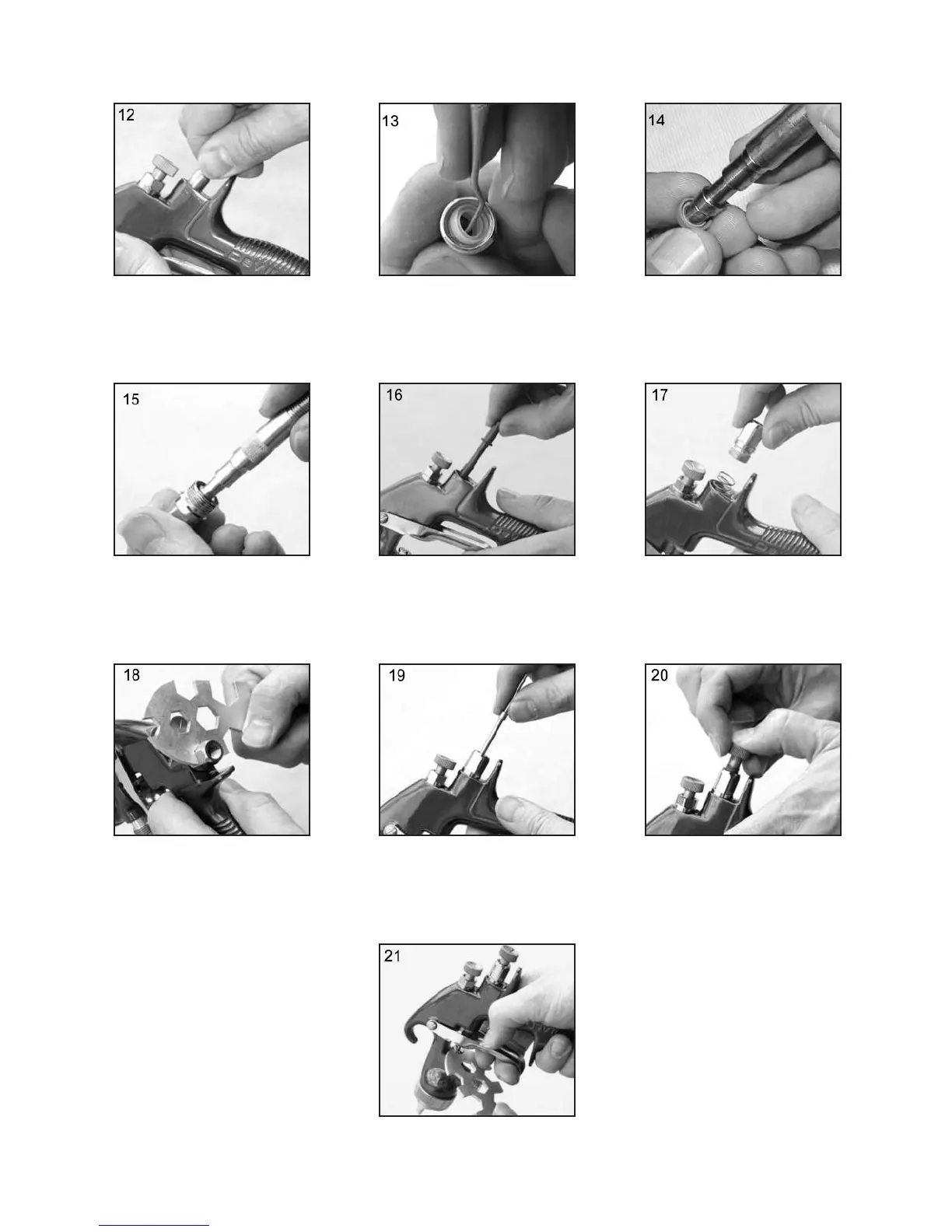

1
2. Installer le support au corps de la
soupape.
1
3. Retirer le joint arrière de la
soupape d’air du boîtier (10) à
l
’aide d’un crochet.
1
4. Installer le nouveau joint arrière
sur l’outil d’entretien de façon à
c
e que la rainure soit orientée
vers la poignée de l’outil.
15. Installer le joint au boîtier (10). 16. Replacer la soupape (11). 17. Remplacer le ressort de soupape
en introduisant la petite
extrémité du ressort dans le
pistolet, et le visser dans le
boîtier (10).
18. Resserrer le boîtier. 19. Installer le pointeau (9). 20. Installer le ressort (8) et le
bouton (7).
21. Resserrer la garniture d’étanchéité
du pointeau(4) à l’aide des
tricoises suffisamment pour bien
sceller, mais tout en permettant le
libre mouvement du pointeau.
Lubrifier à l’aide de lubrifiant à
pistolet pulvérisateur.
