6. ANNEXES
6. Schéma de l’interface

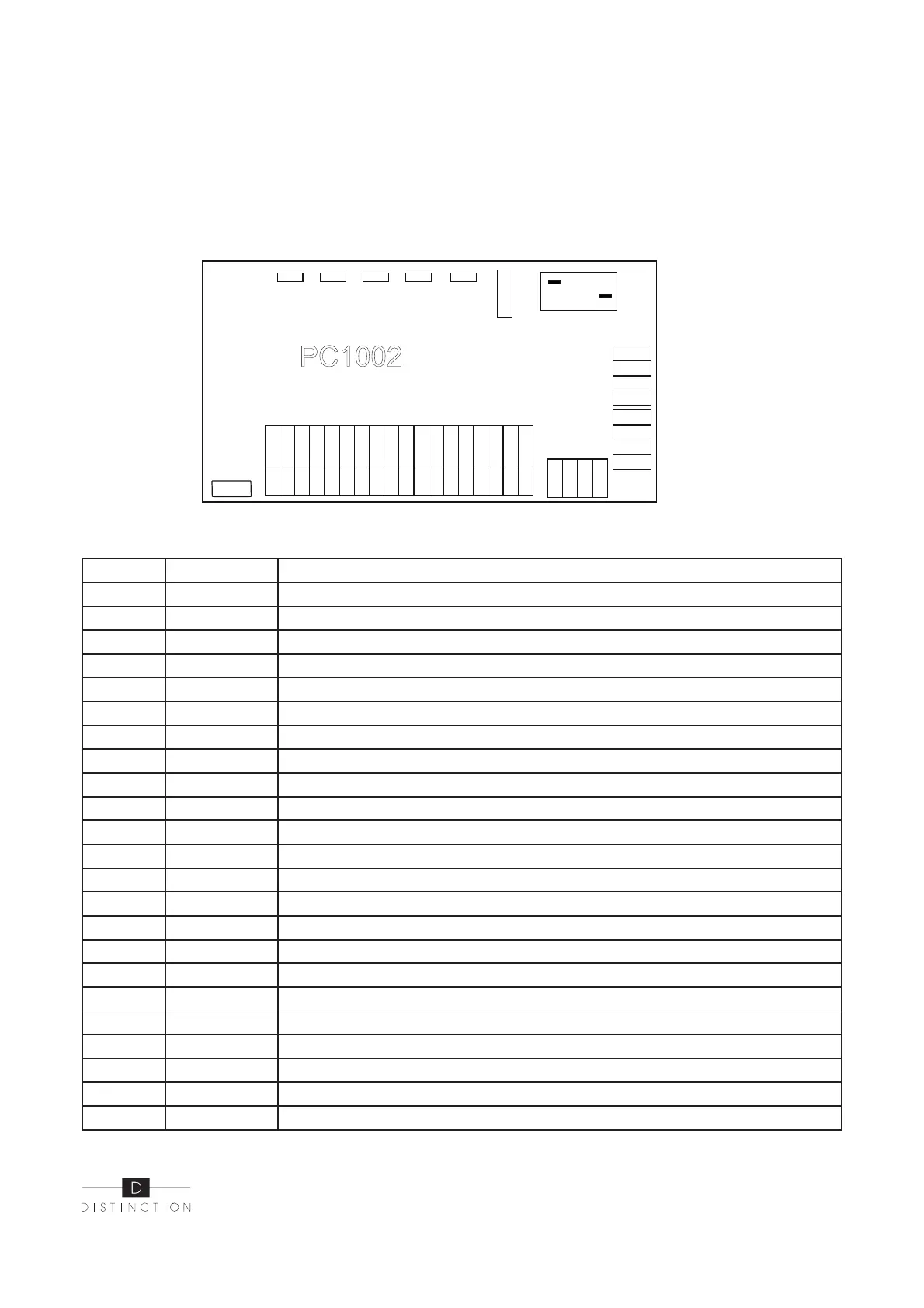

6.1 Diagramme et description de l’interface du contrôleur
Directives du panneau des entrées et des sorties de l’interface
AC-L
OUT1
OUT2
OUT3
AC-N
OUT4
OUT5
PC1002
GND GND GND GND GND GND GND
GND GND
GND GND GND GND GND GND
GND GND GND
0-10V-OUT
AI/DI01
AI/DI03
AI/DI04
AI/DI05
AI/DI06
AI/DI07
AI/DI08
AI/DI09 AI/DI10
AI/DI11
AI/DI02
AI12(50K)
0-5V-IN
PWM-IN
PWM-OUT
+5V
+12V
485_A2
GND
485_B2
485_A1
485_B1
GND
12V
12V
CN9
GND
AI/DI07
485_A3
GND
485_B3
12V
T5AL250V
FUSE
NOMBRE CODE SIGNIFICATION
01 OUT 1 Compresseur (sortie 220-230VAC)
02 OUT 2 Pompe à eau (sortie 220-230 VAC)
03 OUT 3 Valve 4 voies (sortie 220-230 VAC)
04 OUT 4 Vitesse maximale du moteur du ventilateur (sortie 220-230 VAC)
05 OUT 5 Vitesse minimale du moteur du ventilateur (sortie 220-230 VAC)
06 AC-L Fil sous tension (entrant 220-230 VAC)
07 AC-N Fil hors-tension (entrant 220-230 VAC)
08 AI-DI01 Interrupteur d’urgence (entrant)
09 AI-DI02 Interrupteur débit d’eau (entrant)
10 AI-DI03 Protection basse pression (entrant)
11 AI-DI04 Protection haute pression (entrant)
12 AI-DI05 Sonde de la température de l’eau à l’entrée (entrant)
13 AI-DI06 Température de l’eau à l’entrée (entrant)
14 AI-DI07 Température de l’eau à la sortie (entrant)
15 AI-DI08 Température du ventilo-convecteur (entrant)
16 AI-DI09 Température ambiante (entrant)
17 AI-DI10 Changement de mode (entrant)
18 AI-DI11 Interrupteur machine maître-esclave/température antigel (entrant)
19 AI12(50K) Température système d’échappement (entrant)
20 0_5V_IN Détection du courant au compresseur/capteur de pression (entrant)
21 PWM_IN Interrupteur machine maître-esclave/signal de rétroactions du ventilateur EC (input)
22 PWM_OUT Contrôle du module CC du ventilateur (sortie)
23 0_10V_OUT Contrôle du module EC du ventilateur (sortie)
