3. INSTALLATION ET RACCORDEMENT

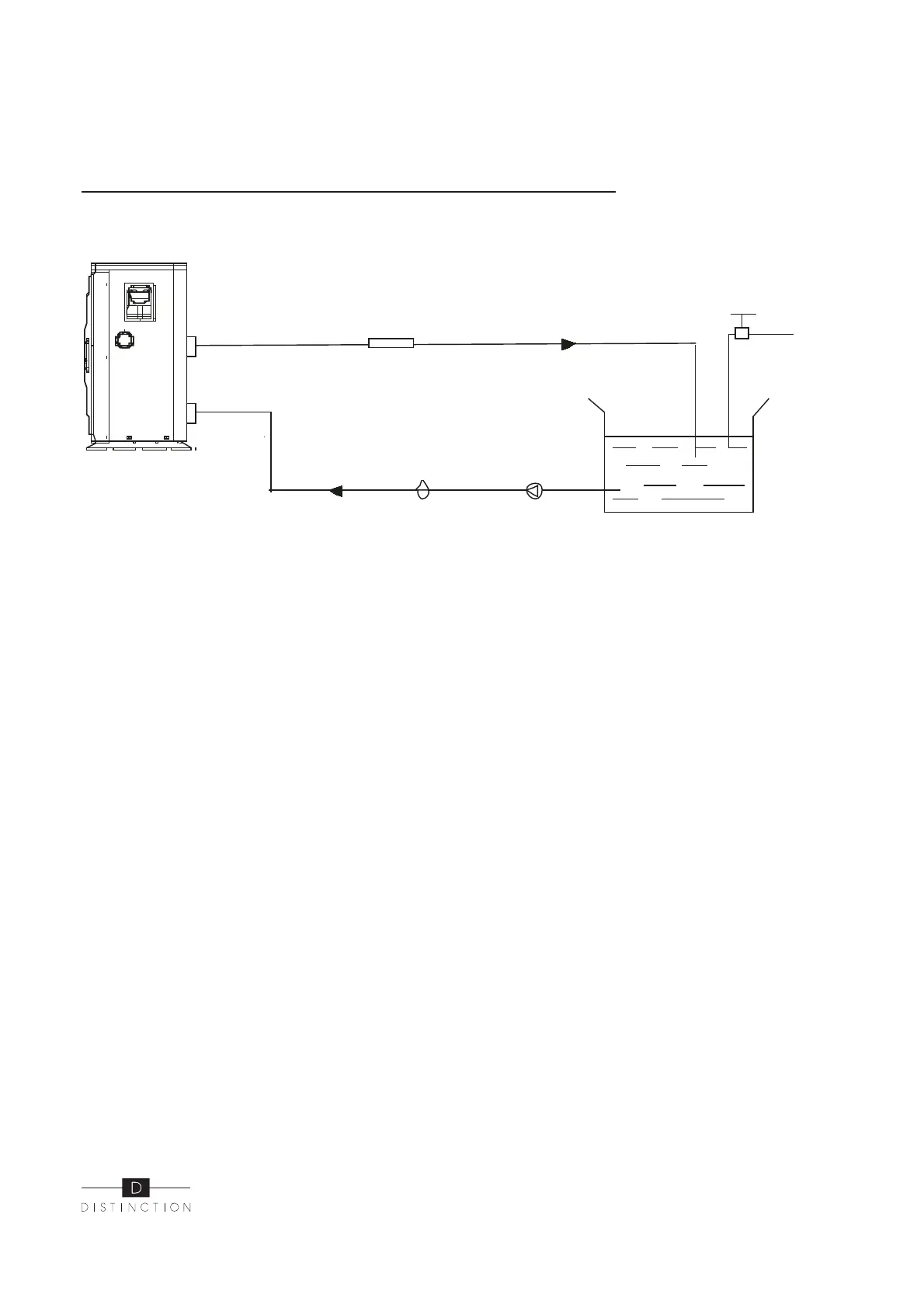

3.1 Schéma d’installation
Articles d’installation
Le fabricant ne fournit que le module principal : les autres articles illustrés dans le schéma sont
des pièces nécessaires au système et sont fournis par l’utilisateur ou l’installateur.
ATTENTION
Veuillez suivre les directives suivantes lors de la mise en marche initiale :
1- Ouvrir la valve et remplir d’eau.
2- S’assurer que la pompe et le tuyau d’entrée d’eau sont remplis d’eau.
3- Fermer la valve et mettre l’appareil en marche ainsi que la pompe de piscine.
ATTENTION : Il est primordial que le niveau de l’eau à l’intérieur du tuyau soit plus élevé que le
niveau d’eau de la piscine.
Le schéma est à titre de référence seulement. Lors du raccordement, veuillez vous référer à
l’étiquette d’entrée/sortie d’eau apposée à la thermopompe.
Chlorinator cell Water outlet
Pool
Valve
Water supply
Water inlet
Water pump
Sand filter
(or other type filter)
Cellule chlorinateur Sortie d’eau
Entrée d’eau
Filtre au sable
(ou autre type de
filtration)
Valve
Pompe
Pompe à eau
Alimentation
d’eau
