Dolmar MS-24 U - Zusammenbau von Motor und Achse

28
ACHTUNG: Schalten Sie vor allen Arbeiten mit dem Motor-Rasentrimmer
den Motor aus und ziehen Sie den Zündkerzenstecker von der
Zündkerze. Tragen Sie immer Schutzhandschuhe.
ACHTUNG: Stellen Sie sicher, dass Sie der Motor-Rasentrimmer vor dem Start
wieder vollständig montiert haben.

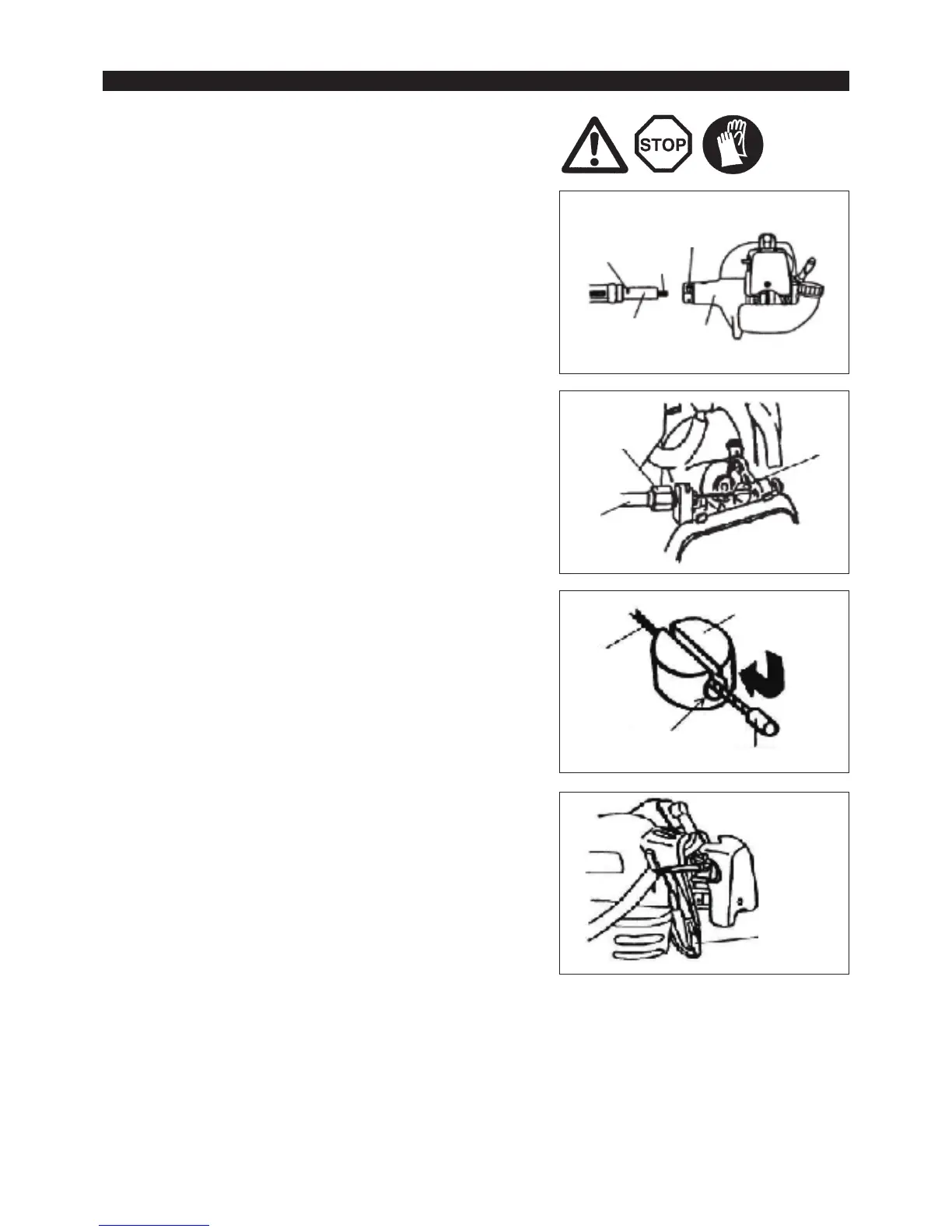

– Lösen Sie die zwei Schrauben (1) und setzen Sie das Ende der Achse (2) in
das Kupplungsgehäuse (3) ein.
– Setzen Sie den Aufsatz bis zur Pfeilposition ein. (Siehe Abbildung rechts.)
Wenn sich die Achse schwer einsetzen lässt, drehen Sie die Welle (4) etwas,
und versuchen Sie es erneut.
– Ziehen Sie mit Hilfe des mitgelieferten Sechskantsteckschlüssel die zwei
Schrauben (1) gleichmäßig fest.
Montieren des Gaszugs
– Nehmen Sie die Luftlterabdeckung ab.
– Führen Sie den Gaszug (5) durch die Einstellschraube (6). Ziehen Sie
den Aufnahmenippel (7) etwas, und setzen Sie den Gaszug in den
Aufnahmenippel ein. Achten Sie dabei darauf, dass die runde Öffnung des
Aufnahmenippels in Richtung der Endhülse des Zugseils zeigt.
– Lassen Sie den Aufnahmenippel los; stellen Sie sicher, dass sich die
Endhülse des Zugseils in der Öffnung bendet.
– Bringen Sie die Luftlterabdeckung wieder an.
Anschließen der Schalterkabel
– Schließen Sie das Schalterkabel an das Kabel des Motors an. Stecken Sie
die zwei Kabel am Steckverbinder zusammen.
– Befestigen Sie den Kabelstecker anhand einer Klemme.
ZUSAMMENBAU VON MOTOR UND ACHSE
(1)
(6)
(7)
Aufnahmenippel
Endhülse
Steckverbinder
Gaszug
Runde Öffnung
(5)
(4)
(3)
(2)
Pfeilmarkierung
