WARNUNG: Bevor irgendwelche Unterhaltsarbeiten an der Motorsense/
am Rasentrimmer vorgenommen werden, muss aus
Sicherheitsgründen unbedingt zuerst der Motor abgeschaltet und
der Zündkerzenstecker abgezogen werden.
Tragen Sie immer Schutzhandschuhe wenn Sie am Gerät
arbeiten.
WARNUNG: Starten Sie das Gerät erst, nachdem es vollständig
zusammengebaut ist.

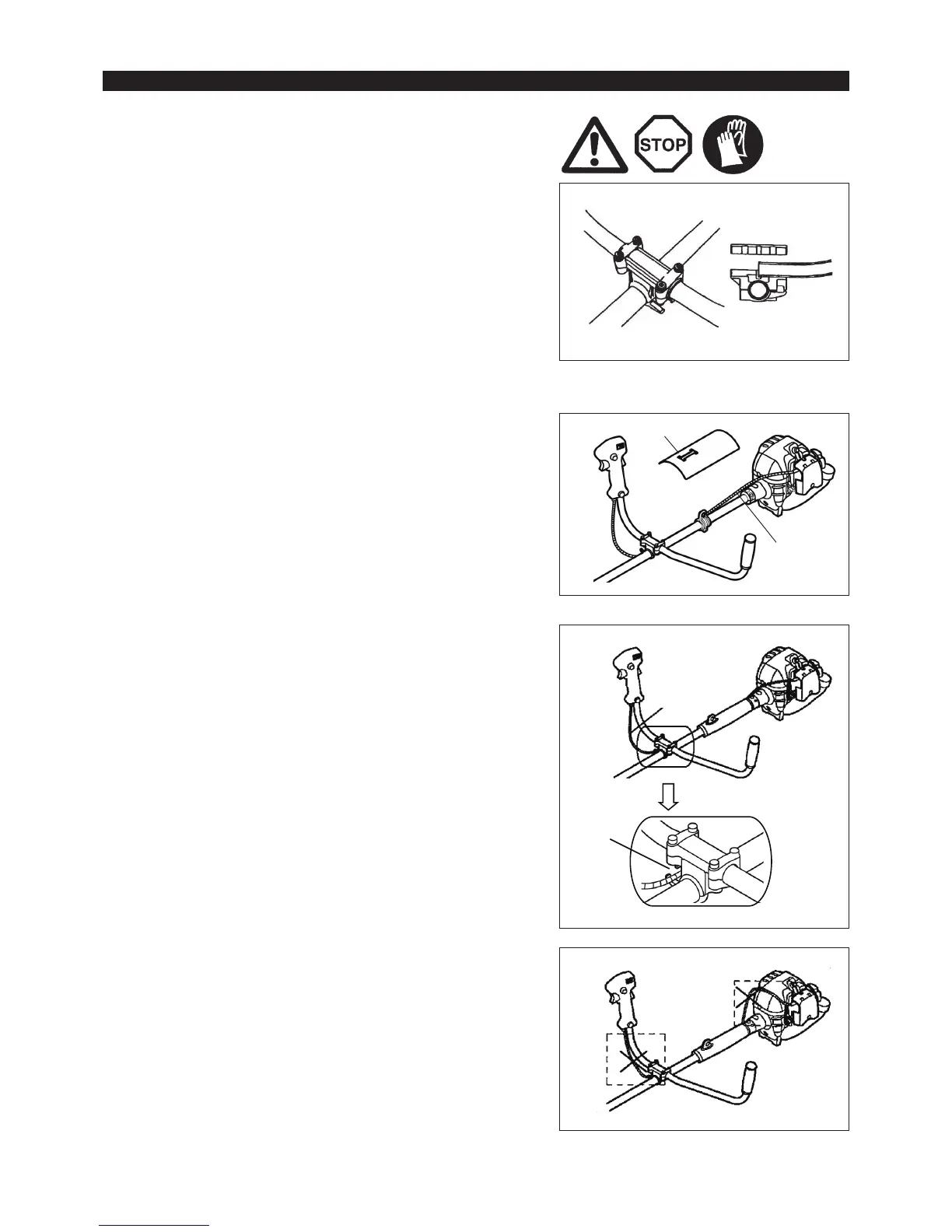

Für Geräte mit U-Griff
– Legen Sie das den Griff-befestigenden Metall so ein, daß der Griff mit dem
Kontrollhebel auf der rechten Seite (der rechten Griffseite) ist, wie gesehen
von der Motorseite, und der andere Griff auf der linken Seite.
– Die Nut des Griffbefestigungsstücks auf das Griffende passen. Das
eingebaute Metall provisorisch mit dem gelieferten Sechskantkopfbolzen
befestigen.
– Den Griff auf eine leicht bedienbare Position einstellen, und die
vier Sechskantkopfbolzen einheitlich nach rechts und links mit
Sechskantsteckschlüssel sicher festziehen.
MONTAGE DES HANDGRIFFS
Anleitungen zum Montieren des Kontrollhebel-
Gasbowdenzugs
– Schritt 1: Verlegen Sie den Gasbowdenzug (1), vom Vergaser aus entlang
der Zylinder-Abdeckung zum Gasgriff, auf der rechten Seite, vom Motor
aus gesehen. Führen Sie den Gaszug anschließend unterhalb des
rechten Handgriffes zum Gasgriff. Montieren Sie das Hüftpolster, um den
Gasbowdenzug zu xieren. (2)
– Schritt 2: Fixieren Sie den Gasbowdenzug (1) in der Klammer (3) unterhalb
der Griffstange.
ACHTUNG: Wenn der Gasbowdenzug wie im Bild dargestellt, montiert wird,
kann dies dazu führen, dass die Leerlaufdrehzahl zu hoch ist und
die Klinge mitläuft. Montieren Sie den Gasbowdenzug neu wie
beschrieben.
L
R
(1)
