Dolmar MS-245.4 U - Het Snijgarnituur Monteren

105

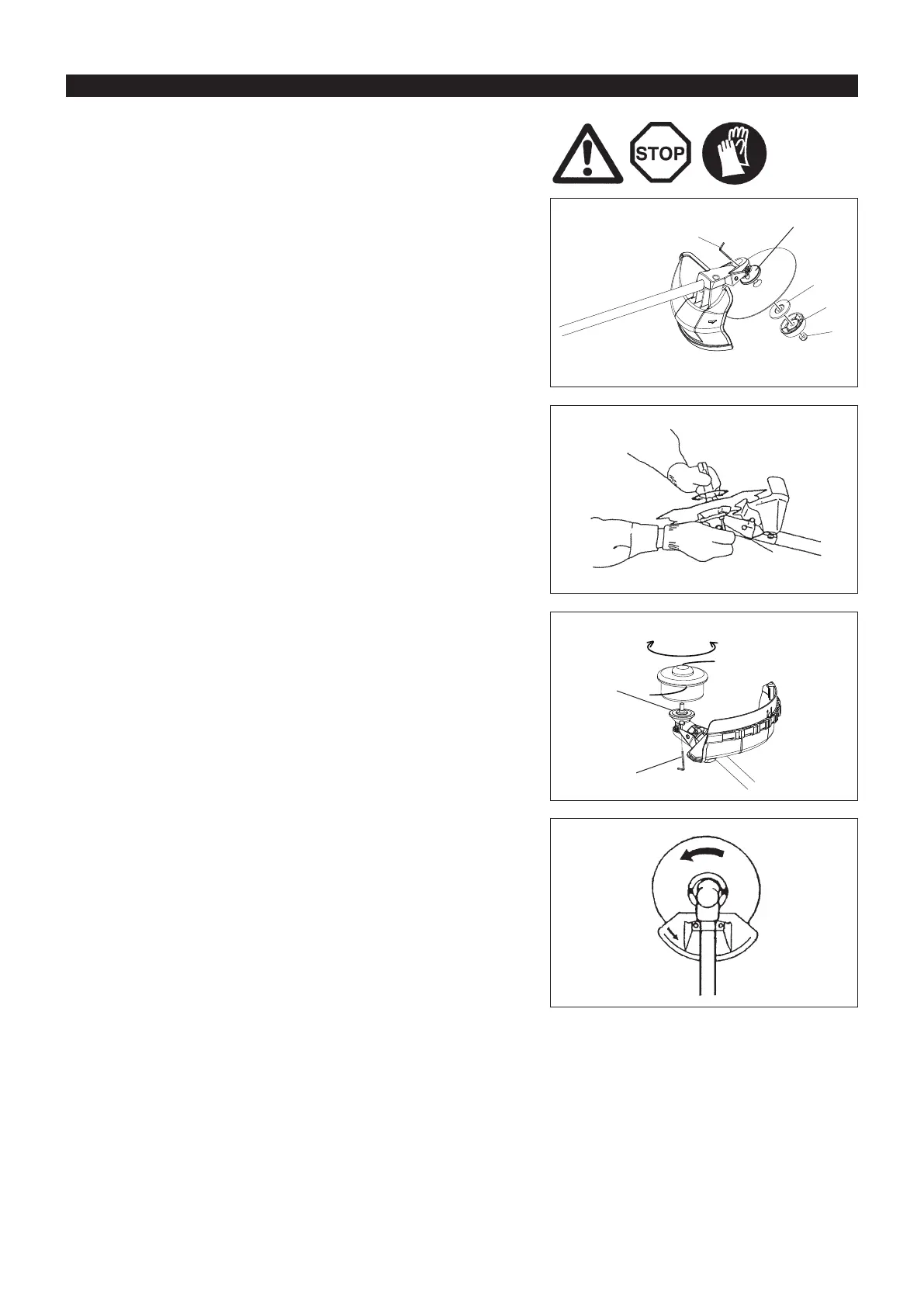

Draai het gereedschap ondersteboven zodat u het metalen snijblad of de
nylondraad-maaikop gemakkelijk kunt vervangen.
– Steek de inbussleutel in de opening van het tandwielhuis en draai de
ontvangerring (4) met de inbussleutel tot deze vergrendeld wordt.
– Maak de moer (1) (met linksdraaiend schroefdraad) los met de dopsleutel en
verwijder de moer (1), de beker (2) en de klemring (3).
Draairichting
Inbussleutel
HET SNIJGARNITUUR MONTEREN
Het snijblad monteren terwijl de inbussleutel er nog in zit
– Monteer het snijblad op de schacht zodat de nok op de ontvangerring (4) past
in de uitsparing in het asgat van het snijblad. Monteer de klemring (3), beker
(2) en zet het snijblad vast met de moer (1).
[Aanhaalkoppel: 13 - 23 Nm]
OPMERKING: Draag altijd veiligheidshandschoenen wanneer u het snijblad
hanteert.
OPMERKING: De bevestigingsmoer van het snijblad (met veerring) is een
verbruiksartikel. Als u slijtage of vervorming van de veerring
opmerkt, moet u de moer vervangen.
De nylondraad-maaikop monteren
– De klemring (3), de beker (2) en de moer (1) zijn niet nodig voor het monteren
van de nylondraad-maaikop. De nylondraad-maaikop moet bovenop de
ontvangerring komen (4).
– Steek de inbussleutel in de opening van het tandwielhuis en draai de
ontvangerring (4) met de inbussleutel tot deze vergrendeld wordt.
– Schroef daarna de nylondraad-maaikop op de as door deze linksom te
draaien.
– Haal de inbussleutel eruit.
– Zorg ervoor dat het snijblad met de goede kant omhoog wijst.
(3)
(2)
(1)
Inbussleutel
Losdraaien
Vastdraaien
Inbussleutel
(4)
(4)
