197

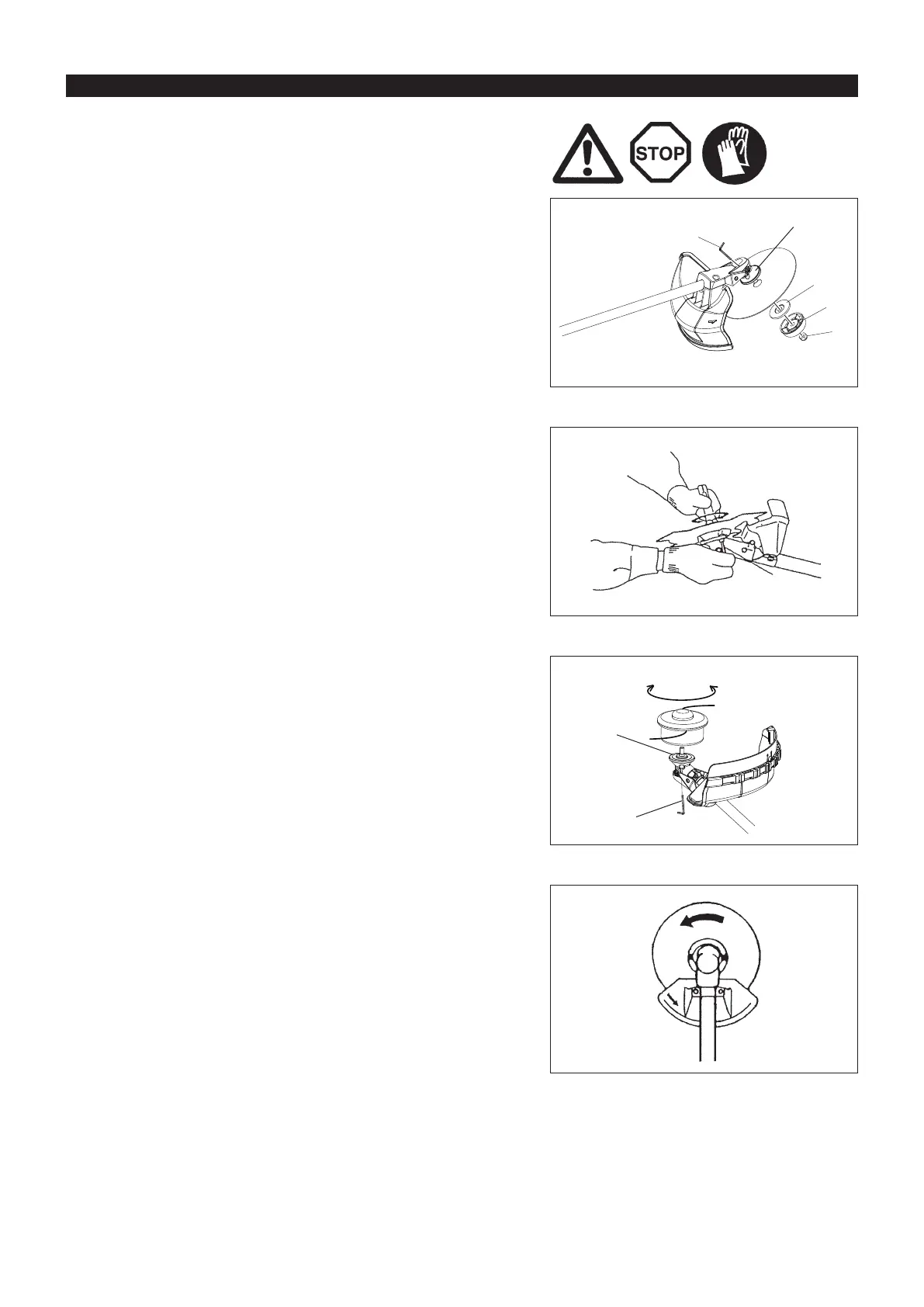

Στρέψετε το μηχάνημα ανάποδα, και τότε μπορείτε να αντικαταστήσετε την λάμα
κοπής ή την νάιλον κεφαλή κοπής εύκολα.
– Βάλτε το εξάγωνο άλεν μέσα στην τρύπα στο κιβώτιο των ταχυτήτων και
περιστρέψετε την μονάδα υποδοχής της ροδέλας (4) έως ότου κλειδώσει με
το εξάγωνο άλεν.
– Ξεσφίξτε το παξιμάδι (1) (αριστερό σπείρωμα) με το κλειδί άλεν, και
αφαιρέστε το παξιμάδι (1), το καπάκι (2) και τη ροδέλα σύσφιξης (3).
Περιστροφή
Εξάγωνο άλεν
ΣΤΕΡΕΩΣΗ ΤΗΣ ΛΑΜΑΣ ΚΟΠΗΣ Ή ΤΗΣ ΝΑΙΛΟΝ ΚΕΦΑΛΗΣ ΚΟΠΗΣ
Στερέωση της λάμας κοπής με το εξάγωνο άλεν ακόμη στη
θέση του
– Στερεώστε την λάμα κοπής πάνω στον άξονα έτσι ώστε ο οδηγός της
μονάδας υποδοχής της ροδέλας (4) να ταιριάζει στην τρύπα του άξονα
της λάμας κοπής. Τοποθετήστε τη ροδέλα σύσφιξης (3), το καπάκι (2) και
στερεώστε τη λάμα κοπής με το παξιμάδι (1).
[Ροπή σφίξης: 13 - 23 N-m]
ΣΗΜΕΙΩΣΗ: Πάντοτε να φοράτε γάντια κατά τον χειρισμό της λάμας κοπής.
ΣΗΜΕΙΩΣΗ: Το παξιμάδι στερέωσης της λάμας κοπής (με ελατηριωτή ροδέλα)
είναι ένα αναλώσιμο εξάρτημα. Εάν εμφανιστεί η οποιαδήποτε
φθορά ή παραμόρφωση στη ελατηριωτή ροδέλα, αντικαταστήστε
το παξιμάδι.
Στερέωση της νάιλον κεφαλής κοπής
– Η ροδέλα σύσφιξης (3), το καπάκι (2) και το παξιμάδι (1) δεν είναι απαραίτητα
για την στερέωση της νάιλον κεφαλής κοπής. Η νάιλον κεφαλή κοπής πρέπει
να βρίσκεται στην κορυφή της μονάδας υποδοχής της ροδέλας (4).
– Βάλτε το εξάγωνο άλεν μέσα στην τρύπα στο κιβώτιο των ταχυτήτων και
περιστρέψετε την μονάδα υποδοχής της ροδέλας (4) έως ότου κλειδώσει με
το εξάγωνο άλεν.
– Στην συνέχεια βιδώστε την νάιλον κεφαλή κοπής πάνω στον άξονα
περιστρέφοντάς την αριστερόστροφα.
– Αφαιρέστε το εξάγωνο άλεν.
– Φροντίστε ώστε η λάμα να έχει την πάνω μεριά αριστερά.
(3)
(2)
(1)
Εξάγωνο άλεν
Ξεσφίξτε
Σφίξτε
Εξάγωνο άλεν
(4)
(4)
