Dolmar MS-245.4 U - Montering Af Klinge Eller Nylontrimmerhoved

174

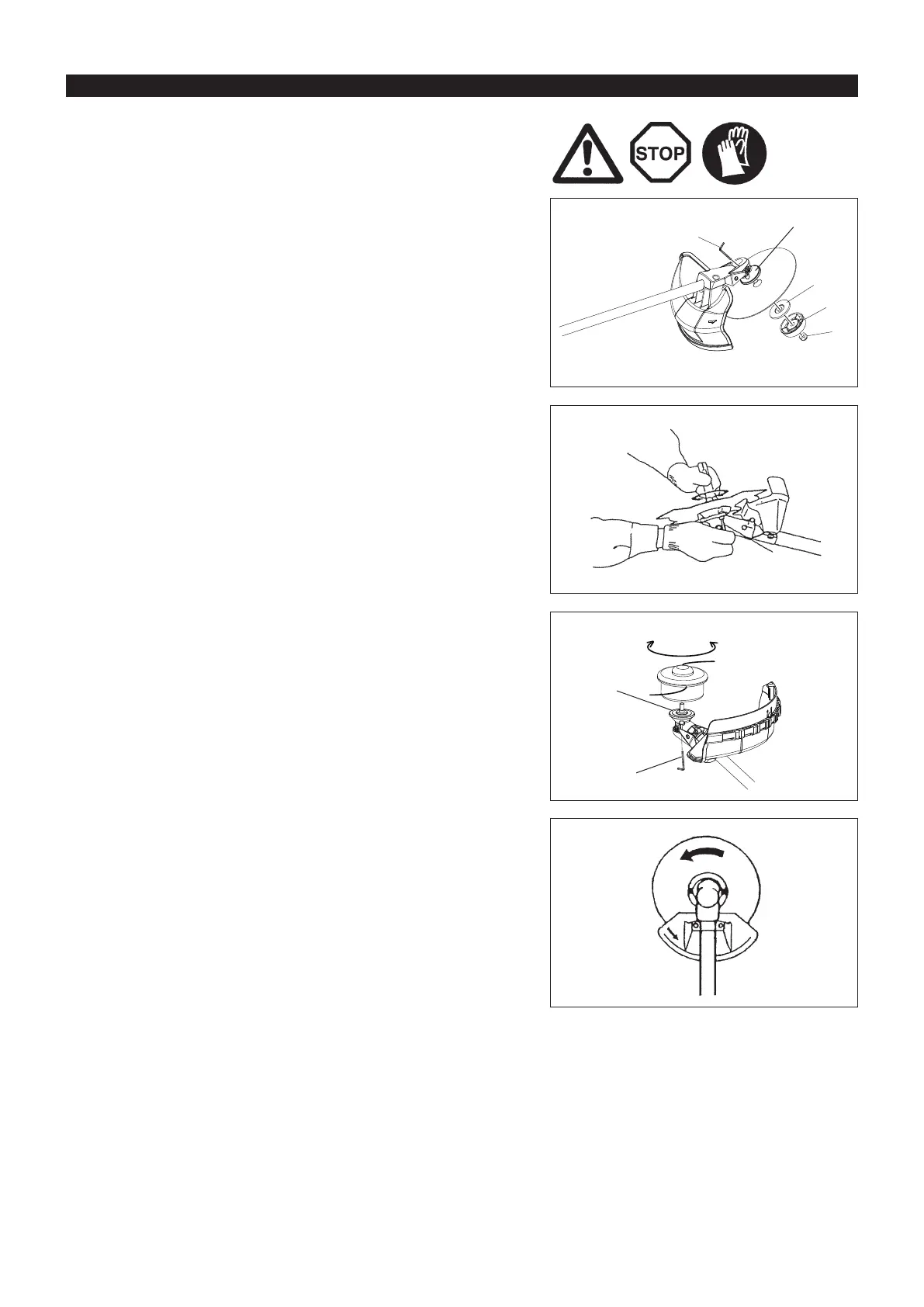

Vend maskinen om, så kan du nemt udskifte klingen eller nylontrimmerhovedet.
– Indsæt unbrakonøglen gennem hullet i gearkassen og drej modtageskiven (4)
indtil den er låst med unbrakonøglen.
– Løsn møtrikken (1) (venstregevind) med topnøglen og fjern møtrikken (1),
underlagsskiven (2) og klemmeskiven (3).
Rotation
Unbrakonøgle
MONTERING AF KLINGE ELLER NYLONTRIMMERHOVED
Montering af klingen med unbrakonøglen stadig på plads
– Monter klingen på skaftet sådan at føringen på modtageskiven (4) passer ind
i skaftåbningen på klingen. Monter klemmeskiven (3), underlagsskiven (2), og
fastgør klingen med møtrikken (1).
[Tilspændingsmoment: 13 - 23 N-m]
BEMÆRK: Bær altid handsker, når du håndterer klingen.
BEMÆRK: Fastspændingsmøtrikken til klingen (med fjederskive) er en
forbrugsdel. Hvis der kan ses slid eller deformation på fjederskiven,
skal du udskifte møtrikken.
Montering af nylontrimmerhoved
– Klemmeskiven (3), underlagsskiven (2) og møtrikken (1) behøves ikke til
montering af nylontrimmerhovedet. Nylontrimmerhovedet placeres oven på
modtageskiven (4).
– Indsæt unbrakonøglen gennem hullet i gearkassen og drej modtageskiven (4)
indtil den er låst med unbrakonøglen.
– Skru derefter nylontrimmerhovedet på skaftet ved at dreje det mod urets
retning.
– Fjern unbrakonøglen.
– Kontroller, at klingen roterer venstre om.
(3)
(2)
(1)
Unbrakonøgle
Løsn
Stram
Unbrakonøgle
(4)
(4)
