Dolmar MS-245.4 U - Montieren der Schneidklinge; des Nylon-Schneidkopfes

59
Die Schneidklinge oder den Nylon-Schneidkopf können Sie einfach
austauschen,wenn Sie vorher das Werkzeug umdrehen.
– Stecken Sie den Inbusschlüssel durch die Öffnung im Getriebegehäuse
und drehen Sie die Aufnahmescheibe (4), bis diese mit dem Inbusschlüssel
einrastet.
– Lösen Sie die Mutter (1) (Linksgewinde) mit dem Steckschlüssel, und
entfernen Sie die Mutter (1), den Ring (2) und die Klemmscheibe (3).
Drehen
Inbusschlüssel

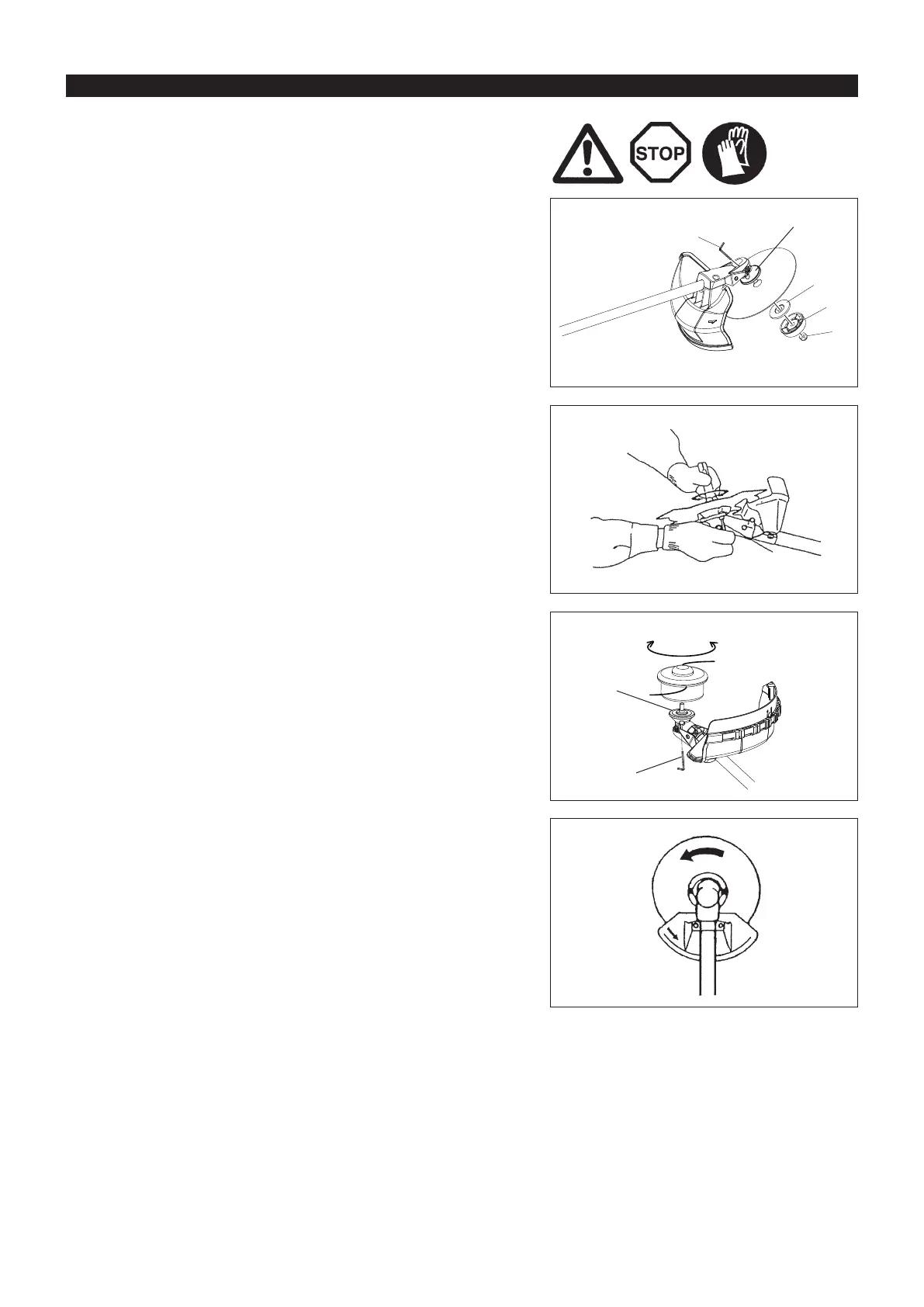

MONTIEREN DER SCHNEIDKLINGE / DES NYLON-SCHNEIDKOPFES
Montieren der Schneidklinge mit eingestecktem
Inbusschlüssel
– Montieren Sie die Schneidklinge auf dem Schaft, sodass die Führung
der Aufnahmescheibe (4) in das Spindelloch in der Schneidklinge passt.
Befestigen Sie die Klemmscheibe (3), den Ring (2) und sichern Sie die
Schneidklinge mit der Mutter (1).
[Anzugsmoment: 13 bis 23 Nm]
HINWEIS: Tragen Sie beim Umgang mit der Schneidklinge immer
Schutzhandschuhe.
HINWEIS: Die Mutter zum Festziehen der Schneidklinge (mit Federscheibe)
ist ein Verschleißteil. Wenn Sie Verschleiß oder Deformation an der
Federscheibe feststellen, ersetzen Sie die Mutter.
Montieren des Nylon-Schneidkopfes
– Für die Montage des Nylon-Schneidkopfes werden die Klemmscheibe (3),
der Ring (2) und die Mutter (1) nicht benötigt. Der Nylon-Schneidkopf muss
auf die Aufnahmescheibe (4) passen.
– Stecken Sie den Inbusschlüssel durch die Öffnung im Getriebegehäuse
und drehen Sie die Aufnahmescheibe (4), bis diese mit dem Inbusschlüssel
einrastet.
– Schrauben Sie anschließend den Nylon-Schneidkopf auf den Schaft auf,
indem Sie den Schnittkopf entgegen dem Uhrzeigersinn drehen.
– Entfernen Sie den Inbusschlüssel.
– Vergewissern Sie sich, dass die Klinge gegen den Uhrzeigersinn dreht.
(3)
(2)
(1)
Inbusschlüssel
Lösen
Festschrauben
Inbusschlüssel
(4)
(4)
