Dolmar MS-245.4 U - Designazione Delle Parti

79
⑱
④
⑤
⑦
⑧
⑨
⑪
⑩
⑫
⑬
⑭
⑮
④
⑤
⑰
⑦
⑨
⑪
⑩
⑫
⑭
⑯
MS-245.4 C
MS-245.4 CE
MS-245.4 U
MS-245.4 UE
①
③
⑥
⑲
②
22
21

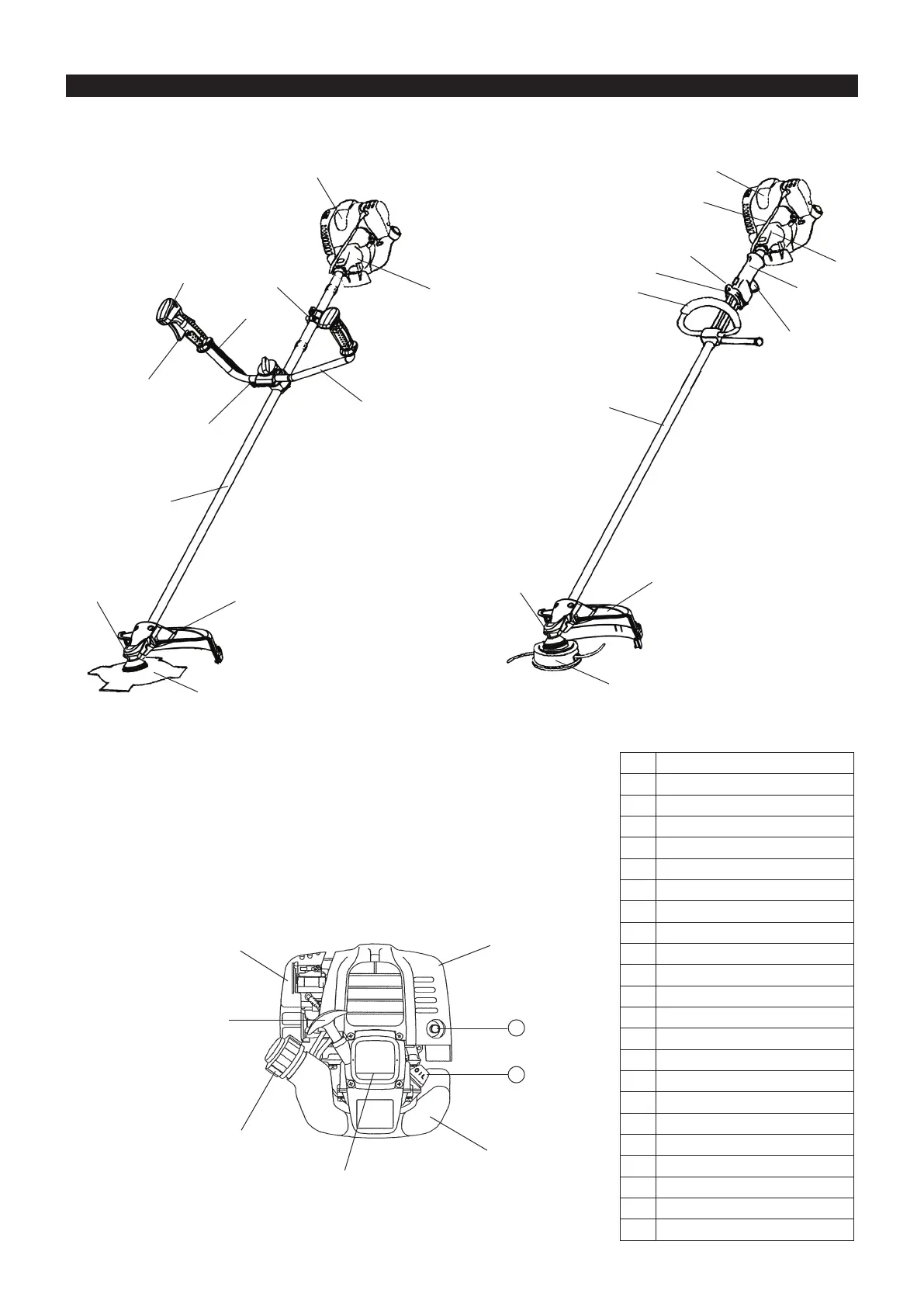

DESIGNAZIONE DELLE PARTI
I DESIGNAZIONE DELLE PARTI
1
Serbatoio del carburante
2
Avviamento con autoavvolgente
3
Filtro dell’aria
4
Interruttore di accensione (on/off)
5
Candela
6
Tubo di scarico
7
Scatola della frizione
8
Impugnatura posteriore
9
Staffa
10
Maniglia
11
Leva di comando
12
Cavo di controllo
13
Albero
14
Protezione
15
Scatola degli ingranaggi
16
Supporto impugnatura
17
Lama da taglio
18
Testina da taglio in nylon
19
Tappo serbatoio carburante
20
Manopola di avvio
21
Tubo di scarico
22
Indicatore del livello dell’olio
