NYLON-SCHNEIDKOPF
Der Nylon-Schneidkopf ist ein zweiseitiger Rasentrimmerkopf mit
automatischen und Stoß-Zufuhr-Mechanismen.
Der Nylon-Schneidkopf gibt automatisch die entsprechende Länge des
Nylonseils heraus, dies geschieht durch Ändern der Zentrifugalkraft aufgrund
der Zunahme oder Abnahme der Drehzahl. Um weiches Gras jedoch wirksamer
zu schneiden, stoßen Sie den Nylon-Schneidkopf gegen den Boden, um ein
Stück zusätzliches Seil herauszuführen (siehe Betriebsabschnitt).
Betrieb
– Erhöhen Sie die Drehzahl des Nylon-Schneidkopfes auf ca. 6.000 U/min
-1
.
Bei niedrigeren Drehzahlen (unter 4.800 U/min)
-1
wird das Nylonseil nicht
korrekt herausgeführt.
– Der effektivste Schnittbereich ist in der Abbildung rechts schrafert
dargestellt.
Falls das Nylonseil nicht automatisch herausgeführt wird, gehen Sie wie folgt
vor:
1. Lassen Sie den Gashebel los, sodass der Motor im Leerlauf ist, und
drücken Sie den Gashebel dann ganz ein. Wiederholen Sie dies, bis das
Nylonseil die richtige Länge hat.
2. Falls das Nylonseil zu kurz ist, um mittels dieser Methode automatisch
herausgeführt zu werden, stoßen Sie den Knauf des Nylon-Schneidkopfs
gegen den Boden, um das Nylonseil herauszuführen.
3. Falls das Nylonseil nicht mithilfe der Vorgehensweise 2 herausgeführt
werden kann, spulen Sie das Nylonseil auf und tauschen Sie es aus (siehe
Abschnitt „Ersetzen des Nylonseils“).

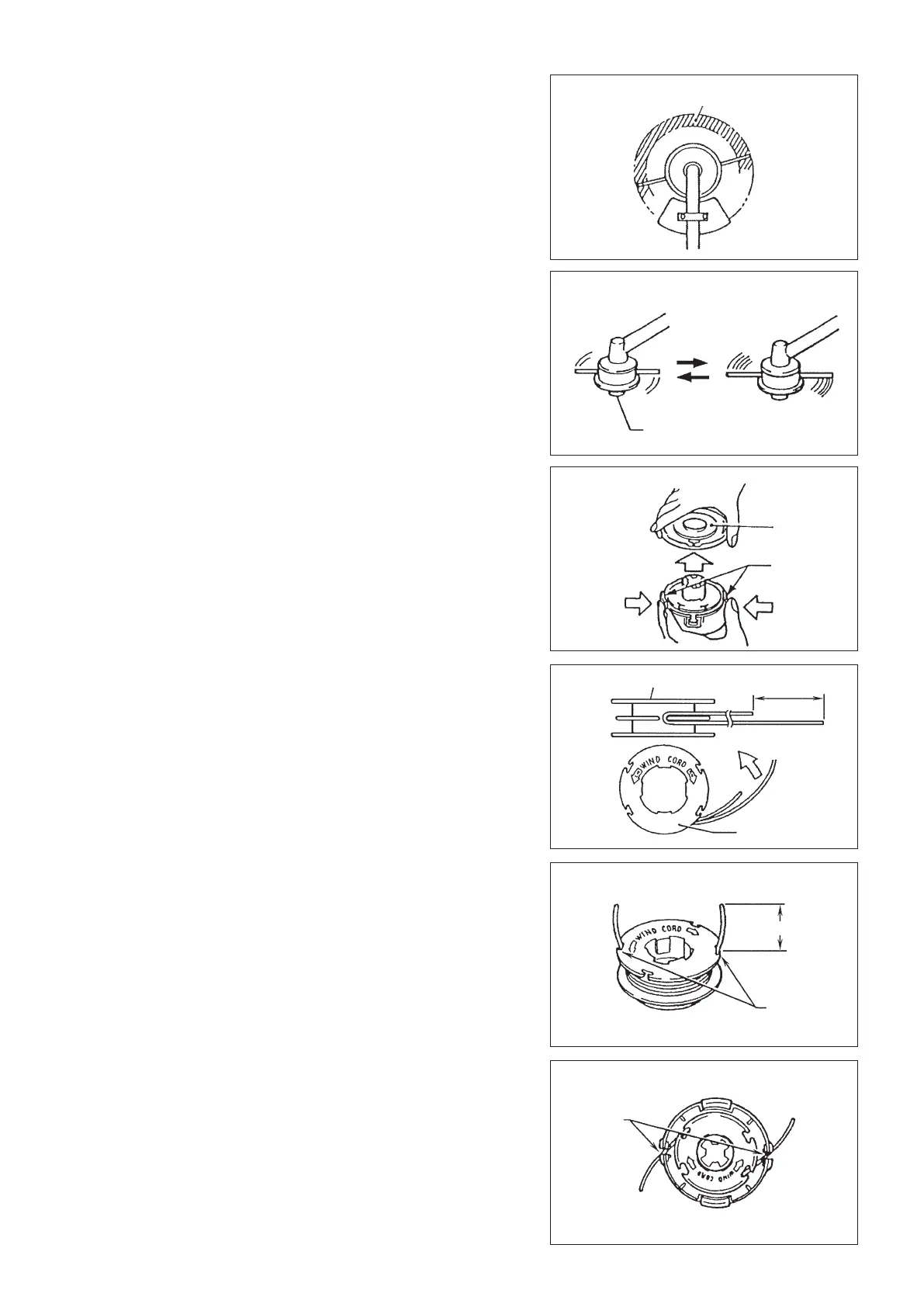

Effektivster Schnittbereich
Leerlaufdrehzahl
Volle Drehzahl
Knauf
Abdeckung
Riegel
Drücken
Drücken
80 mm (3-1/18”)
Spule
Für Linke-Hand-Drehung
Spule
100 mm (3-15/16”)
Einkerbungen
Seilführung
Ersetzen des Nylonseils
– Stoppen Sie zuerst den Motor.
– Drücken Sie die Riegel nach innen, um die Abdeckung anzuheben und die
Spule zu entfernen.
– Haken Sie die Mitte des Nylonseils in die Kerbe in der Mitte der Spule ein,
das eine Ende des Seils muss etwa 80 mm (3-1/18”) länger als das andere
sein.
Winden Sie anschließend beide Enden fest um die Spule in Richtung der
Kopfdrehung (Linksdrehung wird durch „LH“ und Rechtsdrehung durch „RH“
an der Seite der Spule gekennzeichnet).
– Winden Sie etwa 100 mm (3-15/16”)
des Seils um die Spule und lassen
Sie die Enden vorübergehend in der Einkerbung an der Seite der Spule
eingehängt.
– Montieren Sie die Spule in dem Gehäuse, sodass die Kerben und Vorsprünge
an der Spule mit denen im Gehäuse übereinstimmen. Halten Sie die Seite mit
den Buchstaben am der Spule sichtbar nach oben. Haken Sie nun die Enden
des Seils aus ihrer vorübergehenden Positionen aus, und führen Sie das Seil
durch die Seilführungen, sodass diese aus dem Gehäuse herausstehen.
