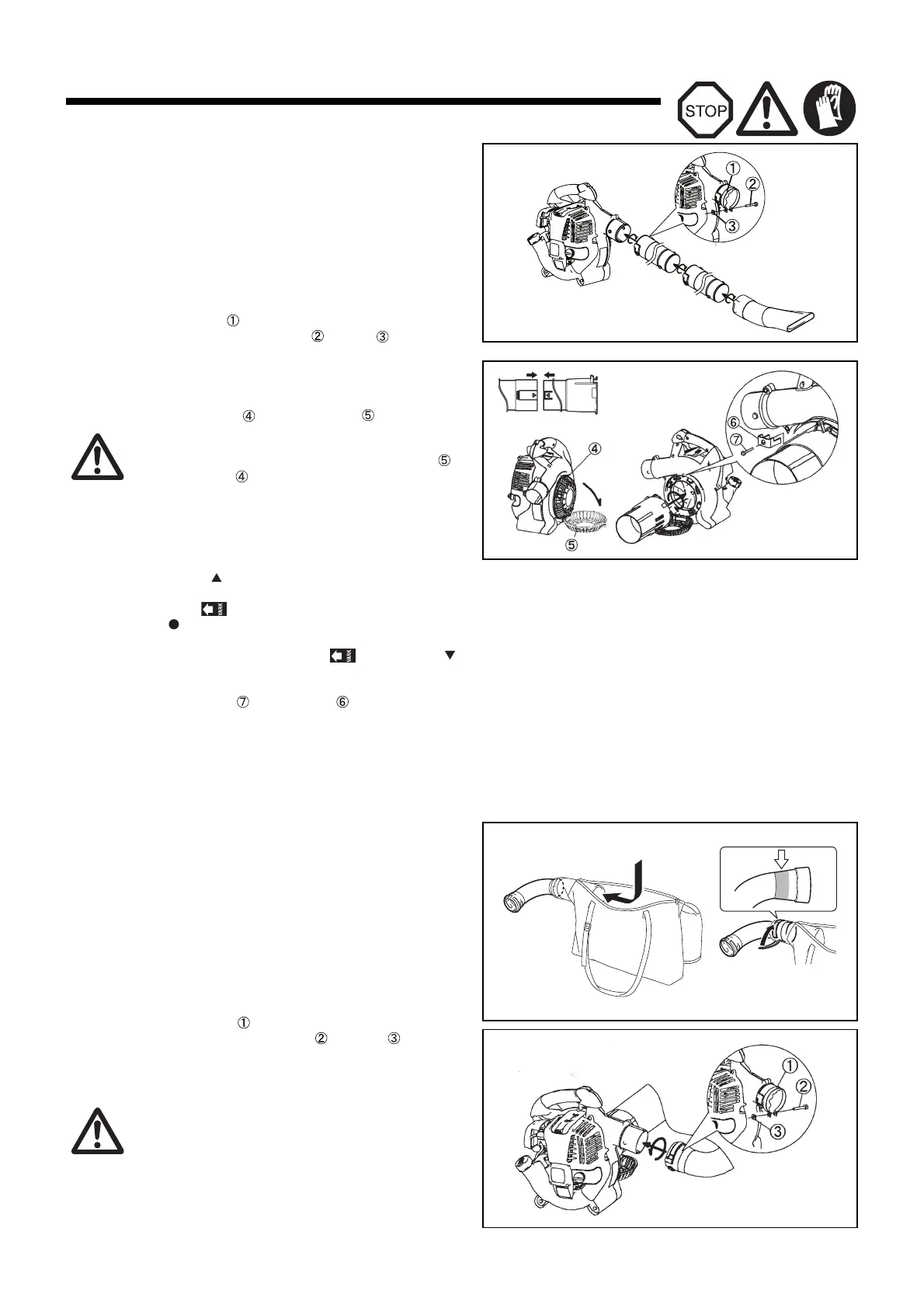

INSTRUÇÕES DE MONTAGEM
PRECAUÇÃO: Antes de realizar qualquer serviço no soprador,
sempre desligue o motor e retire os conectores da
vela de ignição.
Utilize sempre luvas de protecção!
PRECAUÇÃO: Ligue o soprador somente depois da montá-lo
completamente.
1. MONTAGEM DOS TUBOS DO SOPRADOR
1) Alinhe as ranhuras do tubo com as cavilhas na armação do
soprador e deslize o tubo na armação.
2) Rode o tubo do soprador para a direita para prender no lugar.
3) Coloque o grampo na abertura do tubo do soprador.
Aperte firmemente com o parafuso e porca .
2. MONTAGEM DAS EXTENSÕES DO ASPIRADOR
1) Instalação do tubo do aspirador (bocal)
(1) Desaperte o parafuso e abra o protector .
(2) Alinhe a marca “ ” nos tubos A e B do aspirador. Introduza o
tubo do aspirador A no tubo B até prender os três fechos.
(3) Alinhe a seta indicada no tubo do aspirador A com a
marca “ ” indicada no soprador. Introduza o tubo do
aspirador no soprador.
(4) Rode o tubo do aspirador até alinhar com a marca “ ”
indicada no soprador para prender o tubo do aspirador.
(5) Prenda o tubo do aspirador no soprador com firmeza
utilizando o parafuso e a braçadeira . Não aperte demais
o parafuso para evitar a quebra de peças.
Precaução: Não realize a operação de aperto em (5) acima, se o
soprador for utilizado num país ou região em que a marca
CE não é aplicável.
Nota: O motor não liga se o tubo do aspirador não estiver
completamente instalado.
2) Instalação do cotovelo e saco do pó
(1) Abra o fecho do saco do pó.
(2) Insira o lado estriado do cotovelo dentro do saco do pó, retire-
o para fora através da entrada do saco.
(3) Prenda o cotovelo com o fixador de gancho e laçada em volta
do local indicado na figura.
(4) Instale o cotovelo no soprador.
(5) Coloque o grampo ao redor da abertura do cotovelo.
Aperte firmemente com o parafuso e a porca .
Precaução: Não realize a operação de aperto em (5) acima, se o
soprador for utilizado num país ou região em que a marca
CE não é aplicável.
AVISO!
Ao utilizar como soprador, sempre feche o protector e
aperte o parafuso antes da operação.
Se assim não for, o rotor exposto pode prender o corpo ou
as roupas e provocar ferimentos sérios.
Utilize sempre os tubos A e B do aspirador juntos. Caso
contrário, o contacto com o rotor pode provocar ferimentos
sérios se o operador tentar remover detritos presos no tubo.
PRECAUÇÃO
Instale o saco do pó afastado do lado estriado do
cotovelo. Se o saco do pó for colocado junto do motor,
os gases de escape podem queimar o saco do pó.
AVISO!
Não tente apanhar pedaços grandes de madeira, metal,
vidro, pedras, líquidos, cigarros acesos, fogo de
artifício ou artigos semelhantes.
