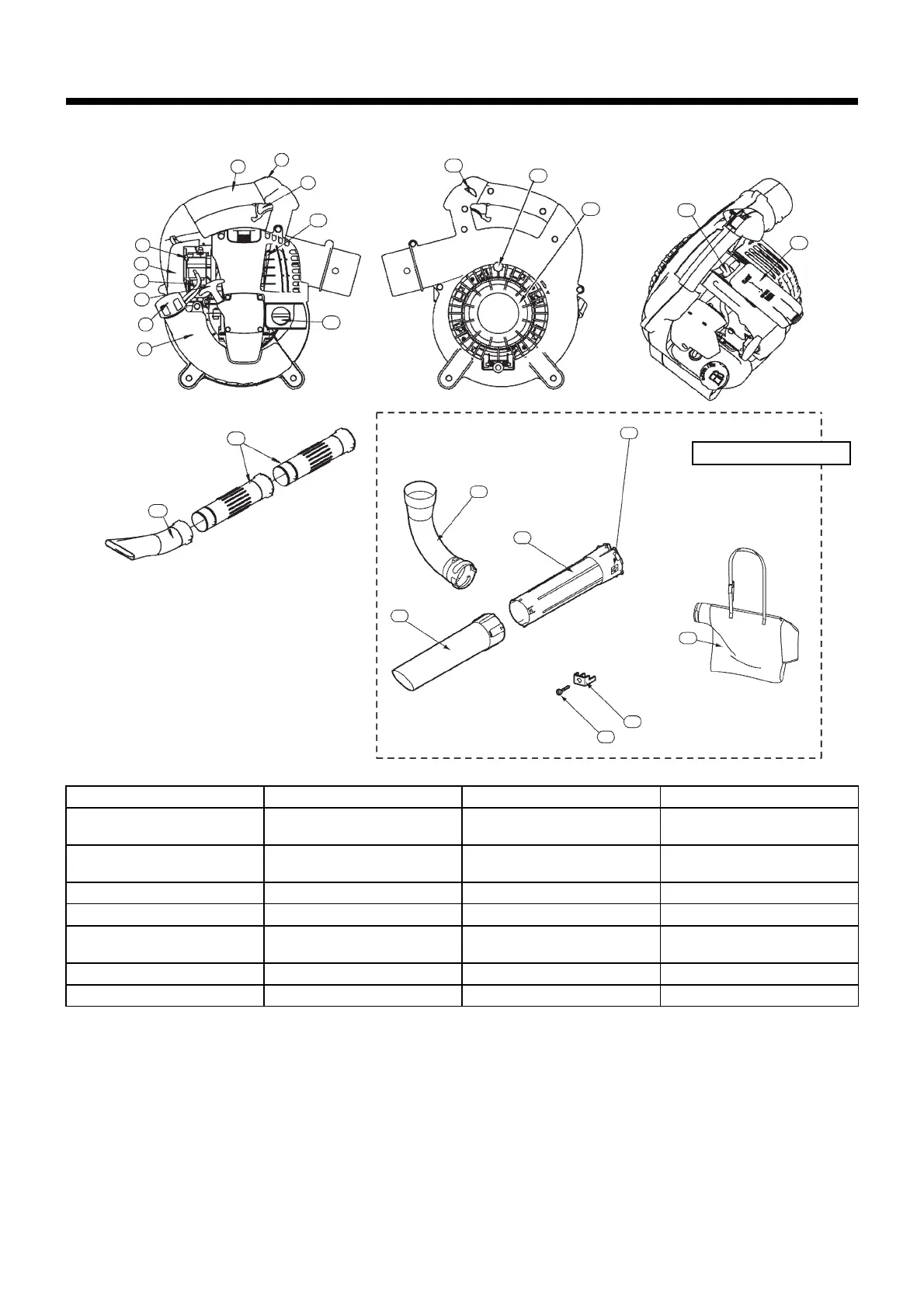

DÉSIGNATION DES PIÈCES
DÉSIGNATION DES PIÈCES DÉSIGNATION DES PIÈCES DÉSIGNATION DES PIÈCES DÉSIGNATION DES PIÈCES
1. Interrupteur d’arrêt
8. Réservoir à carburant /
Poignée assistante
15. Capot de bougie 22. Flèche
2. Poignée principale
9. Bouchon du réservoir à
carburant
16. Bougie 23. Sac à poussières
3. Déclencheur 10. Silencieux 17. Tuyau de souffleur 24. Support
4. Pompe d’amorçage 11. Bouchon à huile 18. Gicleur de souffleur 25. Vis
5. Couvercle de filtre à air
12. Bouton de verrouillage de
l’étrangleur
19. Raccord coudé
6. Levier de réglage 13. Vis 20. Gicleur d’aspiration A
7. Poignée de démarrage 14. Capot de protection 21. Gicleur d’aspiration B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
24
22
20
21
23
25
Kit d’aspiration (Optionnel)
