26

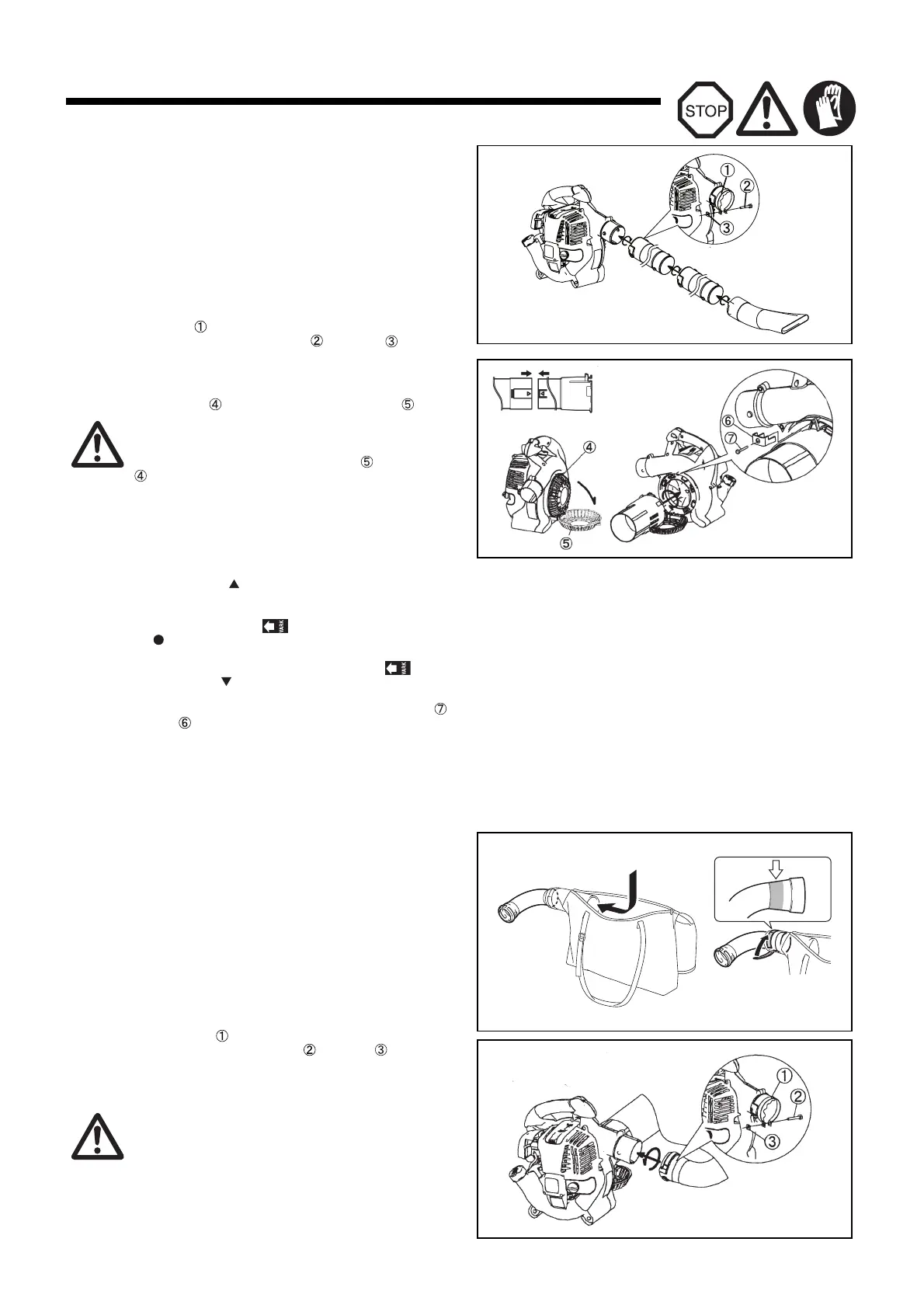

INSTRUCTIONS DE MONTAGE
ATTENTION : Avant toute opération sur le souffleur, couper
toujours le moteur et débrancher les connecteurs de
bougie.
Porter toujours des gants de protection!
ATTENTION : Ne mettre le souffleur en marche que lorsqu’il est
complètement monté.
1. MONTAGE DU TUBE DE SOUFFLANTE
1) Faire coïncider les rainures du tube de soufflante avec les
nervures du carter de l’appareil et faire glisser le tube sur le
carter.
2) Tourner le tube de soufflante dans le sens des aiguilles d’une
montre pour le bloquer.
3) Placer la bague autour de l’ouverture du tube de soufflante.
La serrer fermement avec le boulon et l’écrou .
2. MONTAGE DES ACCESSOIRES DE L’ASPIRATEUR
1) Fixation de la buse de vide (tuyère)
(1) Desserrer la vis et ouvrer le capot de protection .
(2) Aligner le symbole “ ” sur les buses de vide A et B. Insérez la
buse de vide A dans la buse de vide B jusqu’à ce que les trois
loquets se ferment.
(3) Faire coïncider le repère indiqué sur la buse de vide A
avec “ ” indiqué sur le souffleur, puis engager la buse de vide
dans le souffleur.
(4) Tourner la buse de vide jusqu’à ce que le repère coïncide
avec le cadenas “ ” indiqué sur le souffleur pour bloquer la
buse.
(5) Serrer fermement la buse de vide au souffleur avec la vis et
le support . Pour éviter de casser des pièces, ne pas serrer
trop la vis.
Attention : Ne pas effectuer le serrage décrit à l’étape (5) si le souffleur
doit être utilisé dans un pays ou une région où le marquage
CE n’est pas applicable.
Note : Le moteur ne démarrera que lorsque la buse de vide sera
complètement installée.
2) Fixation du raccord coudé et du sac à poussière
(1) Ouvrir l’attache du sac à poussière.
(2) Engager le côté coulissant du raccord coudé dans le sac à
poussière et sortez-le par l’ouverture du sac.
(3) Fixer le raccord coudé avec l’attache auto-agrippante autour
de l’endroit indiqué sur la figure.
(4) Fixer le raccord coudé sur l’aspirateur.
(5) Placer la bague autour de l’ouverture du raccord coudé.
Serrer fermement avec le boulon et l’écrou .
Attention : Ne pas effectuer le serrage décrit à l’étape (5) si le souffleur
doit être utilisé dans un pays ou une région où le marquage
CE n’est pas applicable.
AVERTISSEMENT !
Lorsque vous utilisez le souffleur pour effectuer un travail de
soufflage, fermez toujours le protecteur et serrez la vis
avant de commencer le travail.
Autrement le rotor risque de vous blesser grièvement en
happant votre corps ou vos vêtements.
Utilisez toujours les buses de vide A et B ensemble.
Autrement le contact avec le rotor peut entraîner une grave
blessure si vous tentez de retirer des débris coincés dans la
buse.
ATTENTION
Installer le sac à poussière à l’écart du côté coulissant
du raccord coudé. Si le sac à poussière est placé à
proximité du moteur, le gaz d’échappement peut le
brûler.
AVERTISSEMENT !
N’essayer pas d’aspirer des copeaux de bois, des
morceaux de métal ou de verre, de gros cailloux, des
liquides, des cigarettes allumées, des pièces de feu
d’artifice, etc.
