MONTAGEANLEITUNG
VORSICHT: Bevor Sie Arbeiten am Blasgerät ausführen, schalten
Sie stets den Motor aus und ziehen Sie den
Kerzenstecker von der Zündkerze ab.
Tragen Sie stets Schutzhandschuhe!
VORSICHT: Starten Sie das Blasgerät erst, wenn Sie es vollständig
zusammengebaut haben.

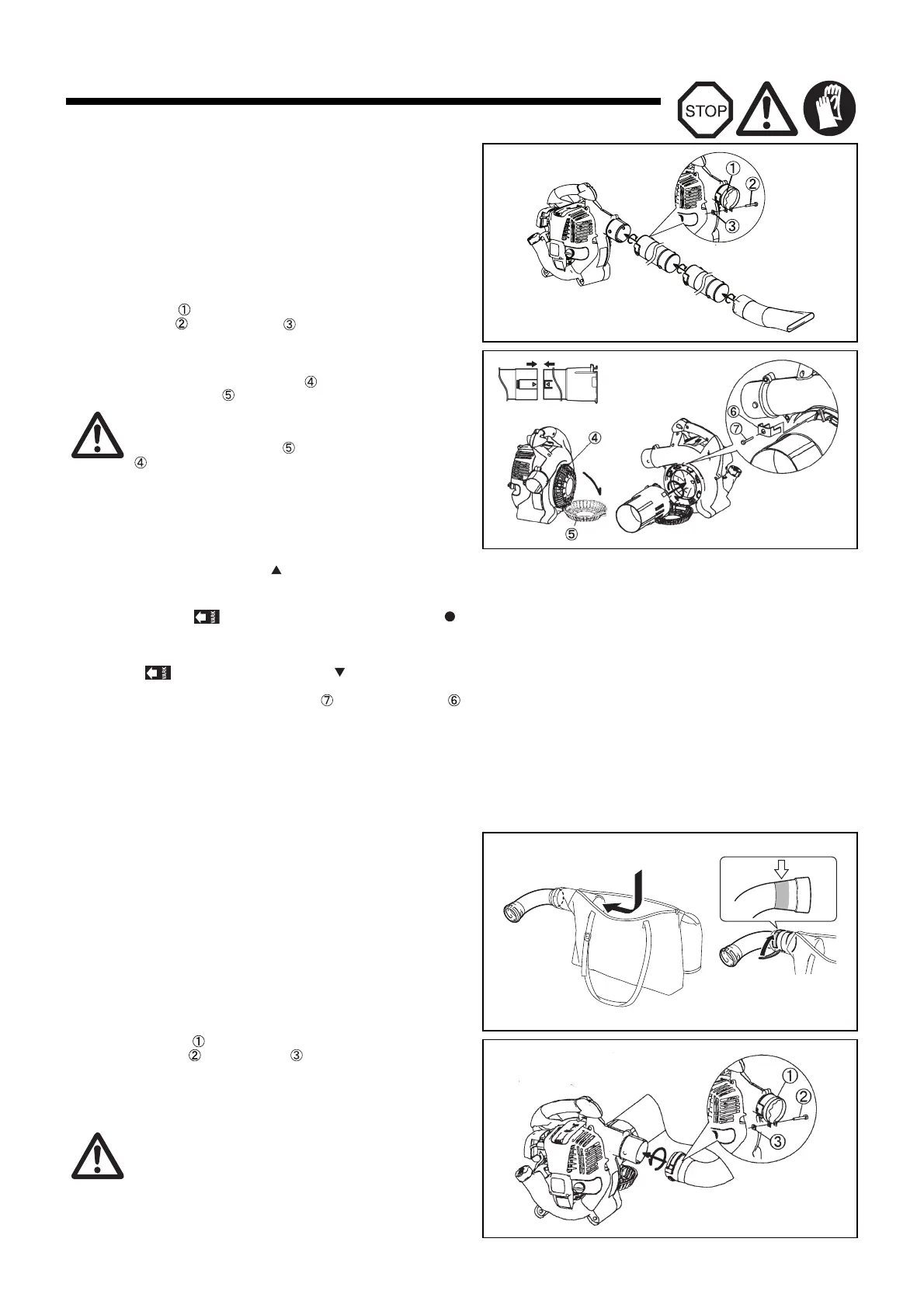

1. MONTAGE DER BLASROHRE
1) Richten Sie die Bajonettverschlüsse der Blasrohre auf die
Zapfen am Gehäuse des Blasgerätes aus und schieben das
Rohr auf das Gehäuse.
2) Drehen Sie das Blasrohr bis zur Arretierung nach rechts.
3) Die Klemme um die Öffnung des Blasrohrs legen und mit
dem Bolzen und der Mutter sicher befestigen.
2. MONTAGE DES SAUGZUBEHÖRS
1) Installieren des Saugrohrs (Düse)
(1) Lockern Sie die Schraube und öffnen Sie die
Schutzvorrichtung .
(2) Richten Sie das Zeichen “ ” auf den Saugrohren A und B
aus. Führen Sie das Saugrohr A in das Saugrohr B ein, bis drei
Klinken einrasten.
(3) Das Zeichen auf dem Saugrohr A mit dem Zeichen “ ”
auf dem Blasgerät ausrichten. Führen Sie dann das Saugrohr
in das Blasgerät ein.
(4) Um das Saugrohr zu arretieren, drehen Sie das Saugrohr, bis
das Zeichen mit dem Zeichen “ ” auf dem Blasgerät
übereinstimmt.
(5) Das Vakuumrohr mit der Schraube und der Halterung
sicher am Blasrohr befestigen. Ziehen Sie die Schraube nicht
zu fest an, um Beschädigung von Teilen zu vermeiden.
Vorsicht: Führen Sie den Befestigungsvorgang im obigen Schritt (5)
nicht durch, wenn das Blasgerät in einem Land oder einer
Region benutzt werden soll, wo die CE-Kennzeichnung
nicht anwendbar ist.
Anmerkung: Der Motor springt nicht an, wenn das Saugrohr nicht
vollständig montiert ist.
2) Montage des Krümmers und des Staubbeutels
(1) Öffnen Sie den Verschluss am Staubbeutel.
(2) Führen Sie die geschiente Seite des Krümmers in den
Staubbeutel ein, und nehmen Sie sie durch die Einlassöffnung
des Beutels heraus.
(3) Befestigen Sie den Krümmer mit dem Klettverschluss um die
in der Abbildung gekennzeichnete Stelle.
(4) Montieren Sie den Krümmer am Blasgerät.
(5) Die Klemme um die Öffnung des Krümmers legen und mit
dem Bolzen und der Mutter sicher befestigen.
Vorsicht: Führen Sie den Befestigungsvorgang im obigen Schritt (5)
nicht durch, wenn das Blasgerät in einem Land oder einer
Region benutzt werden soll, wo die CE-Kennzeichnung
nicht anwendbar ist.
WARNUNG!
Wenn Sie das Blasgerät für Blasbetrieb benutzen, schließen
Sie stets die Schutzkappe , und ziehen Sie die Schraube
vor dem Betrieb an.
Anderenfalls kann das freiliegende Flügelrad Körperteile oder
Kleidung erfassen und schwere Verletzungen verursachen.
Verwenden Sie die Saugrohre A und B immer zusammen.
Anderenfalls kann eine Berührung mit dem Flügelrad
schwere Verletzungen verursachen, wenn der Bediener
versucht, gestauten Unrat im Rohr zu entfernen.
VORSICHT
Montieren Sie den Staubbeutel von der geschienten
Seite des Krümmers entfernt. Wird der Staubbeutel in
die Nähe des Motors gebracht, können die Abgase den
Staubbeutel versengen.
WARNUNG!
Versuchen Sie nicht, große Holzspäne, Metall, Glas,
Steine, Flüssigkeit, brennende Zigaretten,
Feuerwerkskörper oder ähnliches aufzusaugen.
