Dolmar PB-252.4 - Opbouwinstructies

80

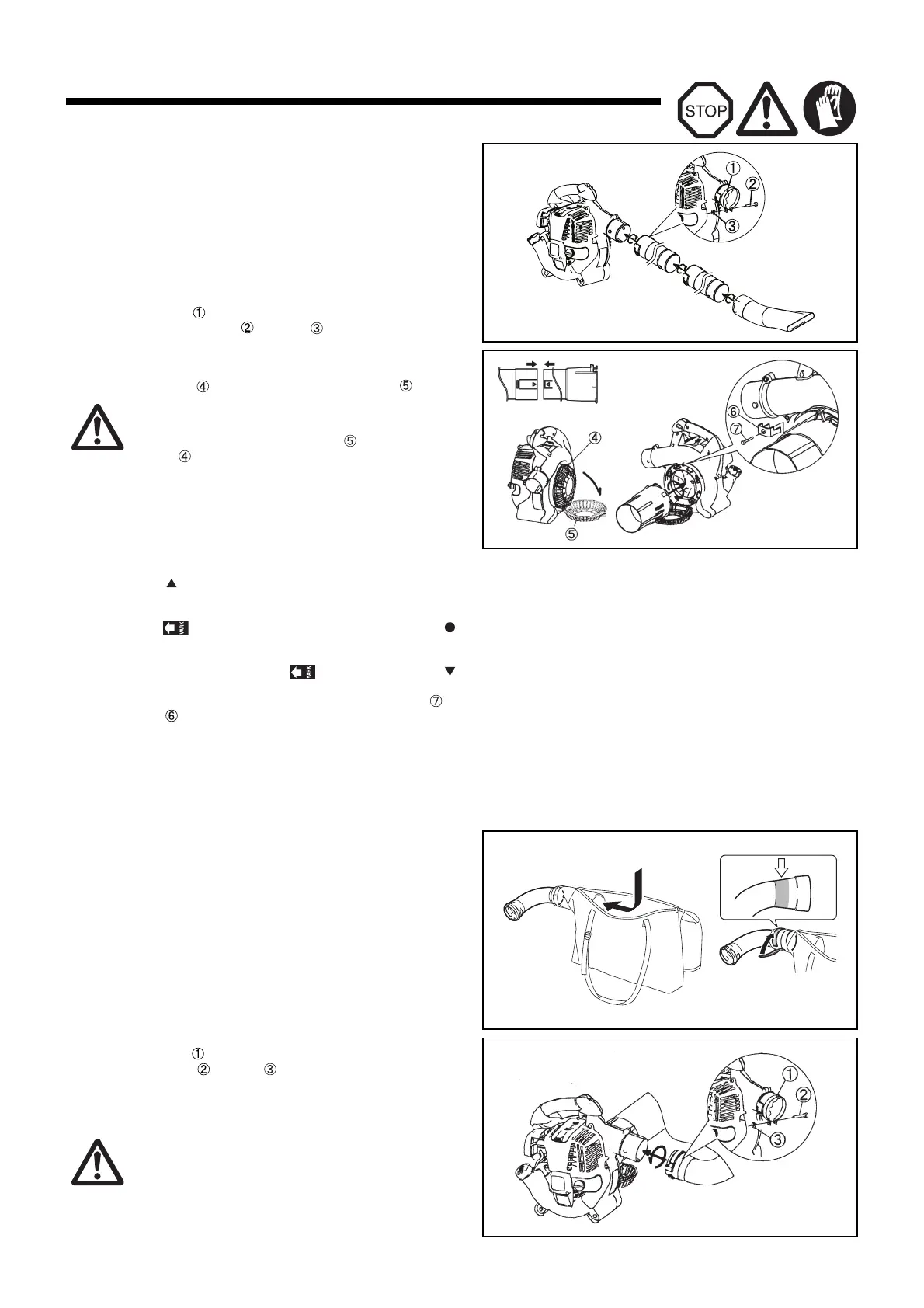

OPBOUWINSTRUCTIES
LET OP: Altijd voordat u werkzaamheden aan de blazer uitvoert,
de motor uitschakelen en de bougiedop lostrekken.
Draag altijd beschermende handschoenen.
LET OP: Start de blazer enkel wanneer deze volledig is
opgebouwd.
1. Bevestiging van de pijpen
1) Lijn de groeven van de blazerpijpen uit met de nokken op het
ventilatorhuis en plaats deze over elkaar.
2) Draai nu de pijp met de richting van de klok mee en schroef
deze aan elkaar.
3) Plaats de klem rond de opening van de pijp van de blazer.
Zet goed vast met bout en moer .
2. Bevestiging van de zuigtoebehoren
1) Monteer opzuigpijp (nozzle)
(1) Draai schroef los en open het beschermrooster .
(2) Lijn de “ ” tekens op de opzuigpijpen A en B met elkaar uit.
Schuif opzuigpijp A in opzuigpijp B totdat de drie klemmetjes
vastklikken.
(3) Lijn de afgetekend op de opzuigpijp uit A met het “ ”
teken op de blazer. Plaats nu de opzuigpijp in de opening van
de blazer.
(4) Draai de opzuigpijp totdat de is uitgelijnd met het “ ”
teken op de blazer, zodat deze vastgedraaid zit.
(5) Zet de opzuigpijp goed vast aan de blazer met schroef en
beugel . Draai de schroef niet al te ver aan, om te
voorkomen dat er onderdelen breken.
Let op: Verricht het vastzetten van stap (5) niet als de blazer
gebruikt gaat worden in een land of streek waar het CE-
merk niet van toepassing is.
Opmerking: De motor zal niet starten als de vacuümbuis niet volledig
gemonteerd is.
2) Bevestiging van elleboog en stofzak
(1) Open de sluiting van de stofzak.
(2) Steek het geribde uiteinde van de elleboog in de stofzak en
trek de elleboog naar buiten door de inlaatopening van de
stofzak.
(3) Maak de elleboog vast met klittenband rond de plaats die in de
afbeelding staat aangegeven.
(4) Bevestig de elleboog op de blazer.
(5) Plaats klem rond de opening van de elleboog. Zet goed
vast met bout en moer .
Let op: Verricht het vastzetten van stap (5) niet als de blazer
gebruikt gaat worden in een land of streek waar het CE-
merk niet van toepassing is.
WAARSCHUWING!
Als u de bladblazer gaat gebruiken voor blazen, dient u van
tevoren altijd het beschermrooster te sluiten en de
schroef vast te draaien.
Anders zou het onafgeschermde schoepenwiel uw lichaam
of kleding kunnen grijpen, met kans op ernstige
verwondingen.
Gebruik de opzuigpijpen A en B altijd beide tegelijk. Anders
zou aanraking met het schoepenwiel ernstige verwondingen
kunnen veroorzaken wanneer u vastgeraakt afval uit de pijp
probeert te verwijderen.
LET OP
Installeer de stofzak uit de buurt van het geribde
uiteinde van de elleboog. Als de stofzak te dicht bij de
motor komt, kunnen de uitlaatgassen de stofzak
schroeien.
WAARSCHUWING!
Zuig geen grote stukken hout, metalen, glas, stenen,
vloeistoffen, brandende sigaretten of andere brandende
voorwerpen op.
