MONTAGGIO
ATTENZIONE:Prima di eseguire qualsiasi operazione sul
soffiatore, spegnere il motore e rimuovere il
connettore della candela d’accensione.
Indossare sempre i guanti protettivi!
ATTENZIONE:Avviare il soffiatore solo dopo averne completato il
montaggio.

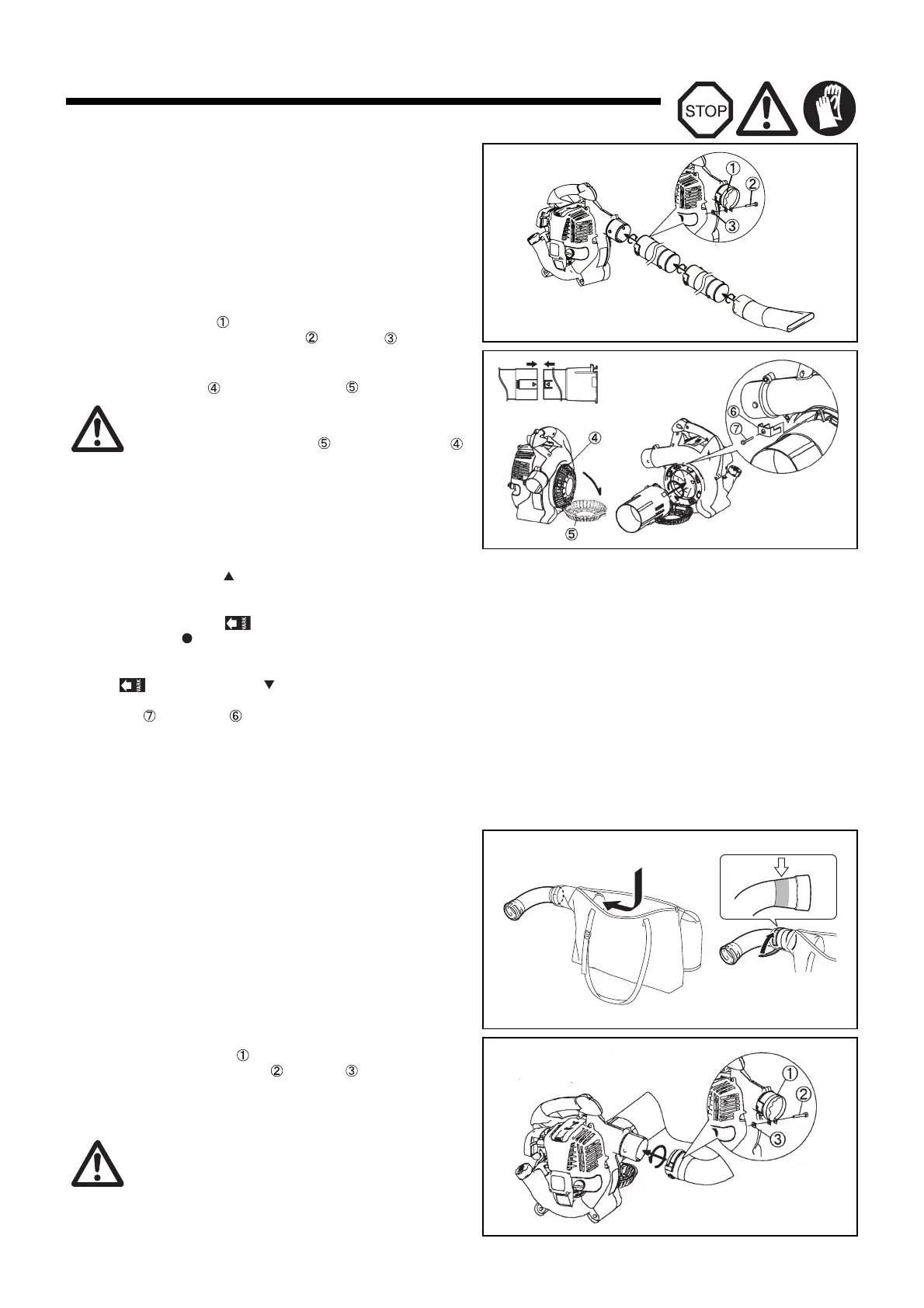

1. MONTAGGIO DEI TUBI DEL SOFFIATORE
1) Allineare le scanalature del tubo soffiante con i tasselli del
corpo dell’apparecchio, quindi applicare il tubo.
2) Ruotare il tubo soffiante in senso orario in modo da
bloccarlo.
3) Mettere la fascetta attorno all’apertura del tubo soffiante.
Fissare quindi bene con il bullone ed il dado .
2. MONTAGGIO DELL’ACCESSORIO PER L’ASPIRAZIONE
1) Montaggio del tubo di aspirazione (bocchetta)
(1) Allentare la vite e aprire la protezione .
(2) Allineare il segno “ ” sul tubo di aspirazione A e B. Inserire il
tubo di aspirazione A nel tubo di aspirazione B finché i tre
granci scattano dentro.
(3) Allineare la freccia indicata sul tubo di aspirazione A con
il disegno “ ” indicato sul soffiatore. Quindi inserire il tubo di
aspirazione nel soffiatore.
(4) Per bloccare il tubo di aspirazione, ruotarlo finché la freccia
non è allineata con “ ” indicato sul soffiatore.
(5) Fissare saldamente il tubo di aspirazione al soffiatore con la
vite ed la staffa . Non stringere eccessivamente la vite,
per evitare la rottura delle parti.
Attenzione: Non eseguire l’operazione di serraggio al punto (5) sopra se
si usa il soffiatore in un paese o regione dove il marchio CE
non è valido.
Nota: Il motore non si avvia se il tubo aspiratore non è
completamente montato.
2) Montaggio del tubo curva e del sacco polveri
(1) Aprire il fermaglio del sacco polveri.
(2) Inserire il lato con il binario del tubo curva nel sacco polveri, e
farlo uscire attraverso l’entrata nel sacco.
(3) Fissare il tubo curva con la fascetta in velcro intorno alla sede
indicata nella figura.
(4) Installare il tubo curva sul soffiatore.
(5) Mettere la fascetta attorno all’apertura del tubo curva.
Fissare bene con il bullone ed il dado .
Attenzione: Non eseguire l’operazione di serraggio al punto (5) sopra se
si usa il soffiatore in un paese o regione dove il marchio CE
non è valido.
AVVERTIMENTO!
Quando si usa il soffiatore per l’operazione di soffiatura,
chiudere sempre la protezione e stringere la vite
prima dell’operazione.
In caso contrario, il corpo o gli abiti dell’operatore potrebbero
impigliarsi nella girante nuda causando un grave incidente.
Usare sempre insieme il tubo di aspirazione A e B.
Altrimenti, il contatto con la girante potrebbe causare un
grave incidente quando l’operatore cerca di rimuovere i
frammenti bloccati nel tubo.
ATTENZIONE
Installare il sacco polveri lontano dal lato con il binario
del tubo curva. Qualora il sacco polveri venga
posizionato in prossimità del motore, il gas di scarico
potrebbe causare la bruciatura superficiale del sacco
polveri.
AVVERTIMENTO!
Non raccogliere grossi pezzi di legno, metalli, vetro,
pietre, liquidi, sigarette accese, fuochi d’artificio, ecc.
