Dräger PIR 3000 – Instruções de Instalação
O uso do transmissor de gás pressupõe o conhecimento e o cumprimento exatos das
"Instruções de Uso" do Dräger PIR 3000 (n.º de encomenda 9023812).
Como instalar o transmissor de gás
Somente técnicos treinados (por exemplo, pessoal de serviço Dräger Safety) podem instalar o sensor de gás sob observação dos regulamentos
pertinentes.
Local de montagem
O efeito de proteção do transmissor de gás depende da seleção do local de montagem. O local de montagem mais adequado é onde,
em caso de vazamento, considerando os comportamentos do fluxo do ar, espera-se um aumento mais evidente e rápido da concentração de
gás, ou seja
— O mais próximo possível dos potenciais pontos de vazamento.
— No caso de monitoração de gases e vapores mais leves do que o ar: acima do potencial ponto de vazamento.
— No caso de monitoração de gases e vapores mais pesados do que o ar: próximo ao piso.
Além disso, deve garantir que:
— A circulação livre do ar em volta do transmissor de gás não deve estar obstruída.
— O perigo de danos mecânicos deve ser mínimo.
— O transmissor de gás deve estar suficientemente acessível para a conservação. Especialmente para a configuração através do pino
magnético, é necessário um espaço livre de aprox. 20 cm em pelo menos a metade da circunferência do sensor.
A montagem do transmissor de gás pode ser feita na vertical e na horizontal.
Instalação elétrica
Toda a cablagem deve ser efetuada conforme as respectivas normas locais para a instalação de aparelhos elétricos em áreas potencialmente
explosivas. Em caso de dúvida, a respectiva autoridade local deve ser contatada para maiores informações antes da instalação. É recomendado
um cabo de conexão blindado, de três fios (rede de blindagem com grau de cobertura de ≥80 %).

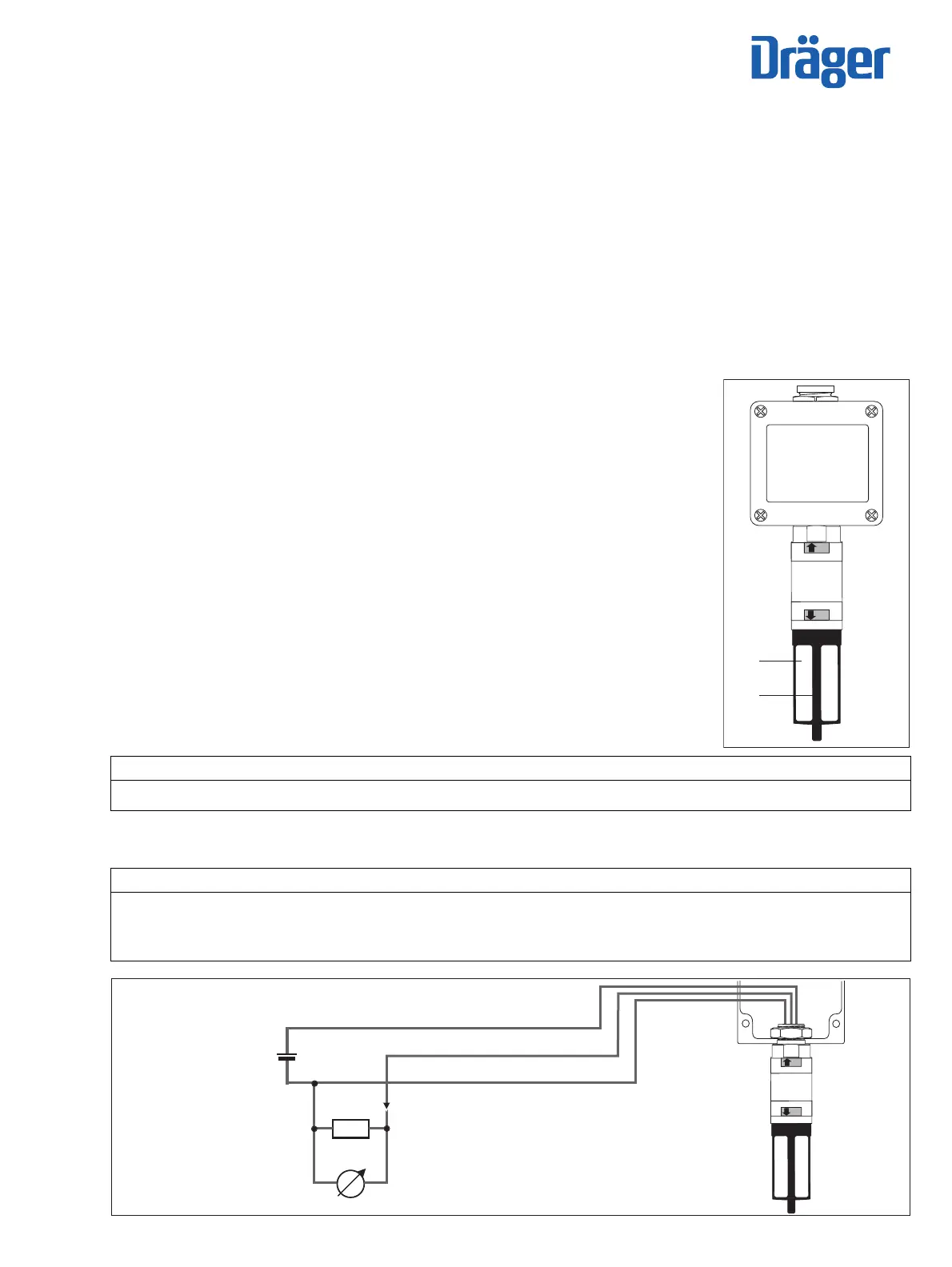

Esquema de conexões:
Instalação mecânica
Caixa de ligação
O transmissor de gás foi concebido para ser instalado em conjunto com uma caixa de ligação. As caixas
de ligação autorizadas, nos modelos Ex d (a prova de explosão, 3/4 pol. NPT) e Ex e (segurança
aumentada, M25), estão disponíveis como acessório do transmissor de gás (ver as Instruções de Uso).
Para a ligação da classe de proteção Ex e, deve ser usado um O´ring de vedação, para que a classe
de proteção da caixa seja mantida. A porca M25 (binário 15 Nm ±3 Nm) deve ser travada para não
soltar-se – para isso, usar uma cola de segurança da rosca, p. ex. Loctite
®
.
Todas as entradas de cabo não utilizadas na caixa de ligação devem ser tapadas com buchas
aprovadas para esta finalidade.
Proteção contra respingos e adaptador de calibração
A utilização das peças acessórias fornecidas proteção contra respingos (1) e adaptador de calibração (2)
é recomendada para alcançar uma estanqueidade contra água pulverizada e uma maior resistência contra
a sujeira.
A proteção contra respingos é fixada através de uma rosca e também serve como adaptador de
calibração.
A posição correta do adaptador de calibração deve ser garantida. Para isso, o adaptador de calibração
deve ser apertado manualmente de modo que ele exerça uma pressão contínua das suas linhas de
vedação na proteção contra respingos.
NOTA
Se disponível: Se o conector do transmissor de gás não for necessário, ele deve ser removido da instalação elétrica.
Para isso, separar as linhas com uma ferramenta adequada diretamente antes do conector, isolá-las e fixar revestimentos de fios adequados.
NOTA
A ligação terra dupla pode levar a problemas de compatibilidade eletromagnética. Para evitar tais falhas, é necessário colocar a blindagem
somente em um lado (na central ou no transmissor de gás) no potencial terra. Na maior parte dos casos, é recomendável colocar a blindagem
no terminal PE da caixa de terminais e não no aparelho central. Para aplicaciones conforme a la Directiva 2014/90/UE o al estándar DNVGL-
CG-0339, es obligatorio poner en funcionamiento el transmisor de gas o la instalación de alarma de gas con una unidad de fuente de
alimentación independiente adecuada (véanse las Características técnicas) en lugar de con una red de alimentación de tensión continua.
0
S
00223813_02.eps
(1)
(2)
00123813_02_pt.eps
+
0
S
vermelho
marrom
preto
R
I
4 a 20 mA
10 a 30 V CC
no transmissor de gás
U
